Unitest CHB 140 Bedienungsanleitung
Verwandte Anleitungen für Unitest CHB 140
Inhaltszusammenfassung für Unitest CHB 140

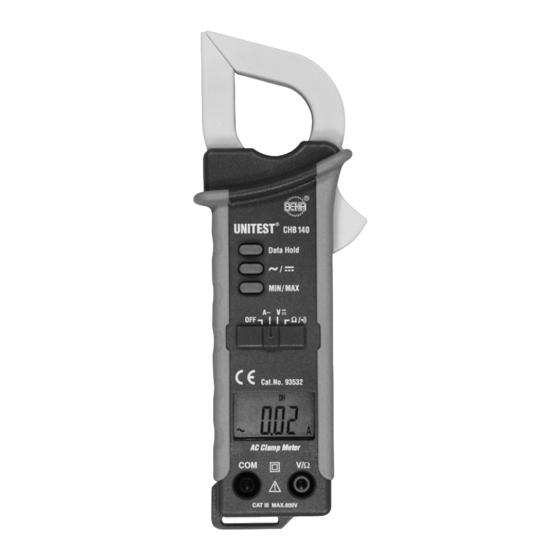

- Seite 1 ® ® UNITEST Bedienungsanleitung Best.-Nr. 93532 Instruction Manual Cat. No. 93532 Mode d´emploi Réf. No. 93532 Manual de instrucciones Cat. No. 93532 Digitale Stromzange CHB 140...
- Seite 2 (73/23/EWG) mit der Norm EN 61010-1 wird ebenfalls eingehalten. Einleitung Die digitale Stromzange CHB 140 ist eine universell ein- setzbare Strommesszange. Die Messgeräte wurden nach den neuesten Vorschriften EN 61010, IEC 61010 gebaut und gewährleisten ein sicheres und zuverlässiges Arbeiten.
- Seite 3 Sicherheitsmaßnahmen Das Gerät hat unser Werk in sicherheitstechnisch einwand- freiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser An- leitung beachten. Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nut- zung des Gerätes notwendig sind.
- Seite 4 Bestimmungsgemässe Verwendung: Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die Technischen Daten mit den Umgebungsbedingun- gen und die Verwendung in trockener Umgebung zu beachten. Anzeige und Bedienelemente: 1) Stromwandler 2) Zangenöffnungshebel...
- Seite 5 Durchführen von Wechselstrommessungen: Strommessungen jeder Art darf das Gerät nur am Handgriff angefasst werden. Vor jeder Messung vergewissern, dass das Prüfgerät in einwandfreiem Zustand ist. Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Stromquelle) geprüft werden.
- Seite 6 Spannungsmessung Es dürfen nicht mehr als 600V AC/DC an den Prüfspit- zen angelegt werden. Bei Überschreiten dieser Grenz- werte droht eine Beschädigung des Gerätes und eine Gefährdung des Bedieners Spannungsmessungen nur in Netz Systemen durch- führen die mit max. 16 A abgesichert sind Die Prüfspitzen vom Messobjekt entfernen, bevor ein anderer Messbereich ausgewählt wird.
- Seite 7 Durchgangstest Der Prüfling muss spannungsfrei sein. Im Zweifelsfall muss die Spannungsfreiheit durch Messen nachge- wiesen werden. 1. Messbereichswahlschalter (3) auf Widerstandsmess- bereich ” ” stellen. 2. Prüfspitzen mit dem Prüfling verbinden 3. Der Widerstandswert kann auf der digitalen Anzeige abgelesen werden. Bei Widerstandswerten bis ca. 40 Ω...
-
Seite 8: Kalibrierintervall
Wartung Das Gerät benötigt bei einem Betrieb gemäss der Bedie- nungsanleitung keine besondere Wartung. Reinigung Trennen sie das Gerät von allen Messkreisen. Lappen leicht mit Haushaltsreiniger befeuchten und Geräte-oberfläche unter leichtem Druck abwischen. Nach dem Reinigen darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden. - Seite 9 Wird das Gerät über einen längeren Zeitraum nicht be- nutzt, müssen die Batterien entnommen werden. Soll- te es zu einer Verunreinigung des Gerätes durch aus- gelaufene Batterien gekommen sein, muss das Gerät zur Reinigung und Überprüfung ins Werk eingesandt werden. Bitte denken Sie an dieser Stelle auch an unsere Umwelt.
- Seite 10 Wechselstrom 70-400Hz Bereich Auflösung Toleranz Überspannungsschutz 0,01A ±(3% v.M. 600V 400A 0,1A + 10 Digit) Gleichspannung* Bereich Auflösung Toleranz Überspannungschutz 400V 0,1V ±(1% v.M. 600V 600V +5 Digit) Wechselspannung* Bereich Auflösung Toleranz Überspannungsschutz 400V 0,1V 600V ±(1,5% v.M. 600V +10 Digit) Frequenzbereich 40 - 450 Hz * Eingangswiderstand 1 MOhm Widerstandmessung...
- Seite 11 24 Monate Garantie UNITEST Geräte unterliegen einer strengen Qualitätskon- trolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung), Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zu-...
- Seite 12 Änderungen vorbehalten...
- Seite 44 Qualitätszertifikat • Certificate of Quality Certificat de Qualité • Certificado de calidad Die BEHA-Gruppe bestätigt The BEHA Group confirms Le groupe BEHA déclare que El grupo BEHA declara que el hiermit, dass das erworbene herein that the unit you have l´appareil auquel ce document producto adquirido ha sido ca- Produkt gemäß...
