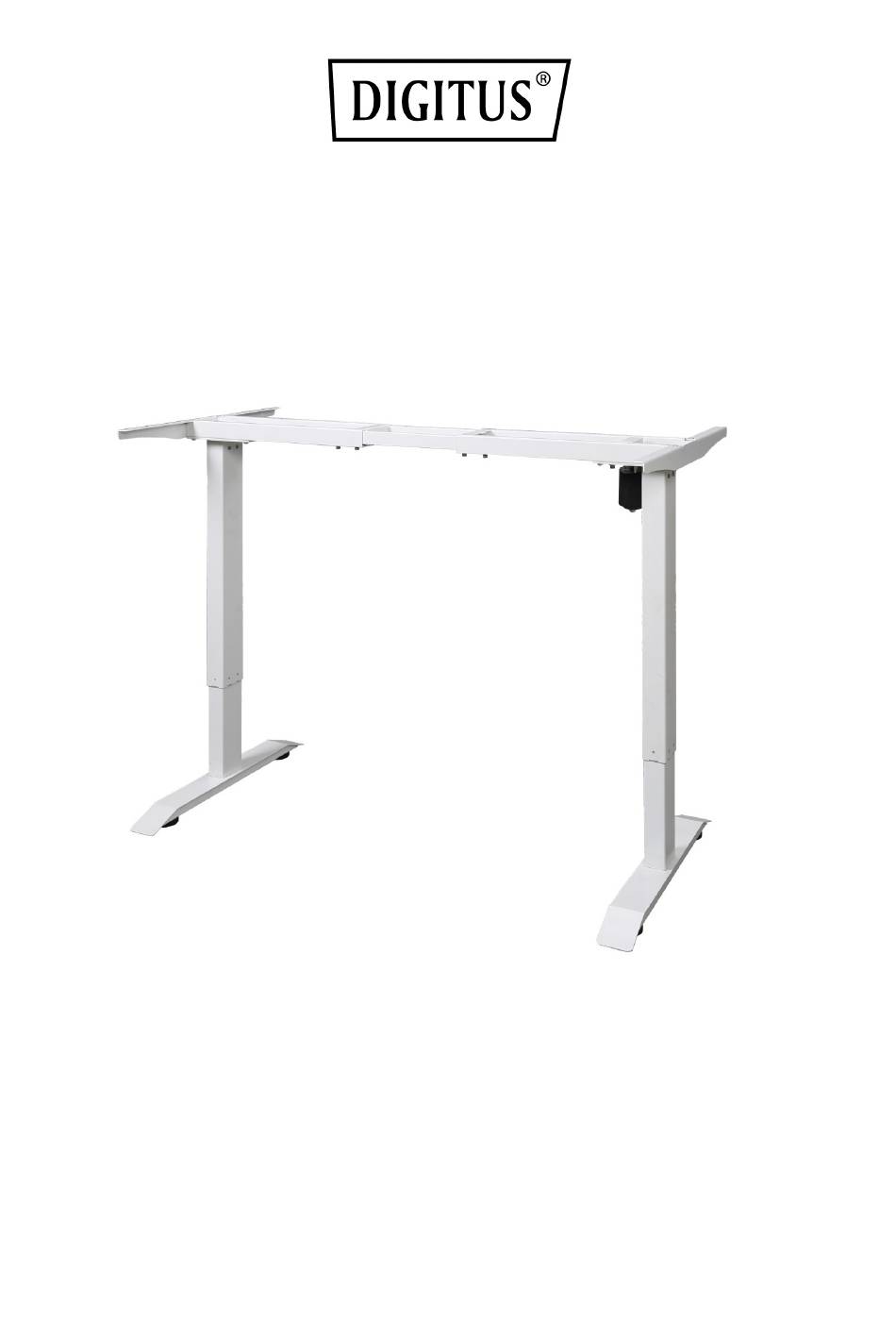

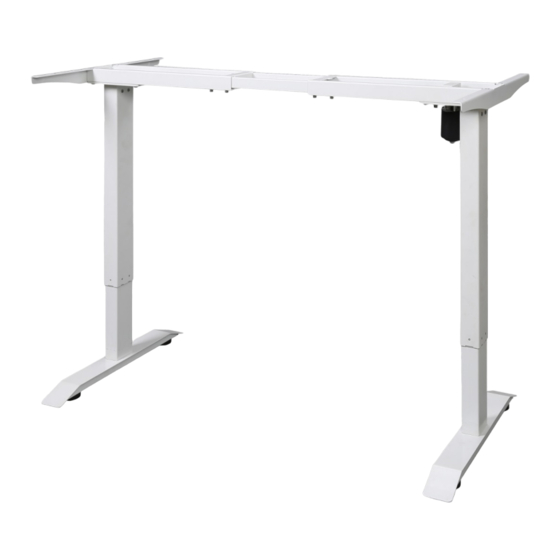

- Seite 1 Elektrisch höhenverstellbarer variabler Steh-/Sitz-Schreibtischunterbau BEDIENUNGSANLEITUNG DA-90387 Nennspannung: 100-240 V Dauerbetrieb 2 Minuten, mindestens 18 Minuten abkühlen lassen.
- Seite 2 VORSICHTSMASSNAHMEN / INFORMATIONEN WICHTIG: Lesen Sie diese Bedienungsanleitung sorgfältig durch 1. Dieser höhenverstellbare Schreibtischunterbau verfügt über Elektromotoren und ist nur für den Einsatz in trockenen Arbeitsbereichen konzipiert. 2. Achten Sie darauf, dass sich keine Hindernisse im Fahrbereich des Schreibtisches befinden. Stellen Sie sicher, dass der Schreibtisch keine Wände berührt.
-
Seite 3: Erforderliche Werkzeuge
Erforderliche Werkzeuge Sechskantschlüssel 2,5 mm, 4 mm, 5 mm Schraubendreher (nicht im Lieferumfang enthalten) Schraubendreher Sechskantschlüssel 4 mm Hardware A. M6x20 B. M6x14 (18) C. ST4.8x19 (10) D. ST3.5x19 E. Dichtungsstopfen F. Sechskantschlüssel 2,5 mm G. Sechskantschlüssel 4 mm / 5 mm H. - Seite 4 Teiletabelle Beschreibung Anzahl Quertraverse-Baugruppe Beine Füße Verstellbare Füße Transmissionsstange Tischhalterung Bedienteil Steuergerät...
-
Seite 5: Installationsschritte
Installationsschritte 1. Quertraverse lösen Lösen Sie die Schraube und stellen Sie die Länge des Tisches ein, um die Befestigungslöcher am Rand der Seiten freizulegen. HINWEIS Schrauben lösen. - Seite 6 2. Montage des linken / rechten Beins 3. Anbringen der Schreibtischfüße...
- Seite 7 Befestigen der Tischhalterungen Montage der Transmissionsstange Lösen Sie die Schrauben des Sechskantrohrs Setzen Sie die Transmissionsstange ein Passen Sie die Länge entsprechend der Tischgröße an Ziehen Sie die Schrauben am Sechskantrohr fest. Setzen Sie die Dichtungsstopfen in die Tischhalterung ein.
- Seite 8 Befestigen der Tischplatte am Unterbau...
- Seite 9 Anschluss und Installation von Steuergerät und Bedienteil Schließen Sie die Motorkabel am Steuergerät an. Schließen Sie das Bedienteilkabel am Steuergerät an. Schließen Sie das Netzkabel auf der anderen Seite des Steuergeräts an. Befestigen Sie Bedienteil und Steuergerät mit den ST4.8 x 19-Schrauben unter dem Schreibtisch. 8.
- Seite 10 Anleitung für das digitale Bedienteil 1. Überblick Die wichtigsten Funktionen des programmierbaren Bedienteils sind in der folgenden Abbildung dargestellt: M: Speichertaste Taste für Speicherposition 1 Taste für Speicherposition 2 Taste für Speicherposition 3 Taste für Speicherposition 4 ...
- Seite 11 2. Bedienteilfunktion und Bedienung Funktion Beschreibung Hinweis Drücken Sie diese Taste, um den Der Schreibtisch Schreibtisch nach bewegt sich weiter Tisch oben zu bewegen. Schreibtisch nach oben, bis Sie nach Halten Sie diese Taste nach oben die Taste loslassen oben gedrückt, bis die oder die maximale gewünschte Höhe des...
- Seite 12 a. Halten Sie gleichzeitig die Tasten „NACH OBEN“ und „NACH UNTEN“ 3 Sekunden lang gedrückt, bis auf dem Display „RES“ angezeigt wird. Das System gibt einen Piepton aus und der Rücksetzvorgang ist abgeschlossen. b. Wenn sich der Schreibtisch nicht auf der niedrigsten Höhe befindet, drücken Sie gleichzeitig die Tasten „NACH OBEN“...
- Seite 13 Programmieren von bis zu vier Voreinstellungen: Stellen Sie mit der Taste „NACH OBEN“ oder „NACH UNTEN“ die gewünschte Höhe ein und drücken Sie anschließend „M“ gefolgt von einer Zahl von 1 bis 4. VORSICHT: Sobald eine Voreinstellungstaste gedrückt wird, bewegt sich der Schreibtisch auf die programmierte Höhe.
- Seite 14 a. Halten Sie die Taste „NACH UNTEN“ gedrückt (ca. 5 Sekunden), bis auf dem Display die Starthöhe blinkt. b. Drücken Sie die Taste „NACH UNTEN“ oder „NACH OBEN“, um die Höhe zu vergrößern oder zu verringern (1 Einheit / Tastendruck). c.
- Seite 15 Bedienteil“ beschrieben durch. Der Schreibtisch stoppt Bei Bein 2 ist eine automatisch und bewegt sich Kollision aufgetreten 2 cm zurück. Führen Sie das und es ist beschriebene zurückgesprungen Rücksetzverfahren des digitalen Speichers durch. Lassen Sie den Unterbau 18 Minuten lang abkühlen. Ziehen Sie bei dringender DER MOTOR IST Verwendung den Netzstecker...
