Tattoo EVOLIS Benutzerhandbuch Seite 40

4

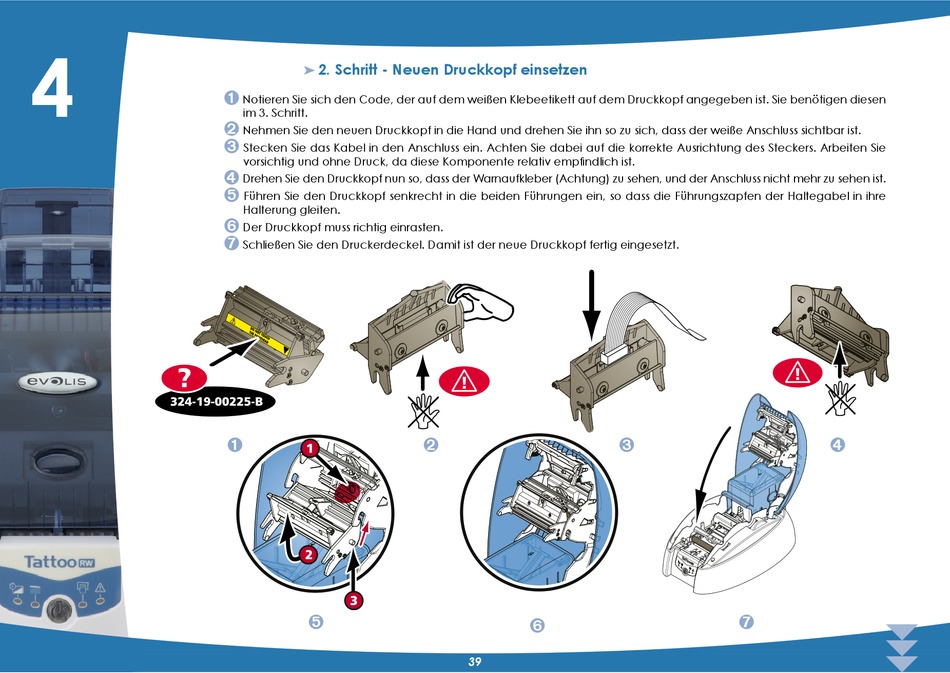

2. Schritt - Neuen Druckkopf einsetzen
ä
Ê
Notieren Sie sich den Code, der auf dem weißen Klebeetikett auf dem Druckkopf angegeben ist. Sie benötigen diesen
im 3. Schritt.
Ë
Nehmen Sie den neuen Druckkopf in die Hand und drehen Sie ihn so zu sich, dass der weiße Anschluss sichtbar ist.
Ì
Stecken Sie das Kabel in den Anschluss ein. Achten Sie dabei auf die korrekte Ausrichtung des Steckers. Arbeiten Sie
vorsichtig und ohne Druck, da diese Komponente relativ empfindlich ist.
Í
Drehen Sie den Druckkopf nun so, dass der Warnaufkleber (Achtung) zu sehen, und der Anschluss nicht mehr zu sehen ist.
Î
Führen Sie den Druckkopf senkrecht in die beiden Führungen ein, so dass die Führungszapfen der Haltegabel in ihre
Halterung gleiten.
Ï
Der Druckkopf muss richtig einrasten.
Ð
Schließen Sie den Druckerdeckel. Damit ist der neue Druckkopf fertig eingesetzt.
Ê
Î
Ë
Ï
39
Ì
Ð
Í
