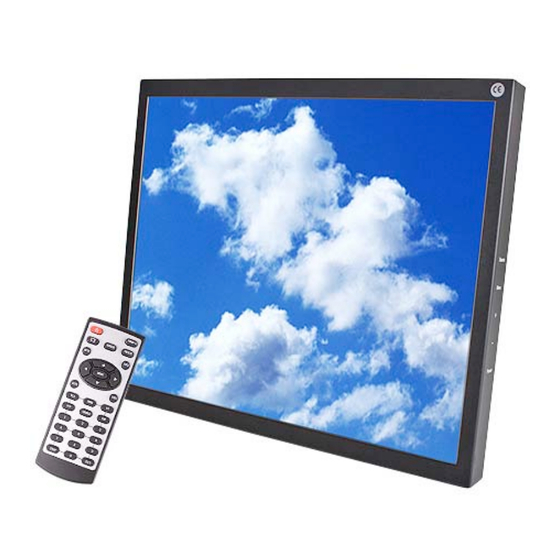

HDMI Premium LED-Farbmonitor
Dieser LED-Farbmonitor mit Metallgehäuse eignet sich zum universellen Einsatz. Die
kompakten Abmessungen, die geringe Leistungsaufnahme und die individuellen
Einsatzmöglichkeiten erlauben die harmonische Integration in eine anspruchsvolle
Architektur bzw. Einrichtung. Zuverlässigkeit und Qualität im Dauerbetrieb bei extrem
hoher Auflösung und ein scharfes, kontrastreiches Bild sind die wesentlichen
Merkmale dieses Monitores. Der Monitor verfügt über ein externes Netzteil. Alle
Einstellungen können über die mitgelieferte IR-Fernbedienung bedient werden.
Weitere Highlights sind: Wählbare Bild in Bild (PIP) und Bild neben Bild (POP)
Einblendung, Bildumschaltung, 3D comb Filter, eingebaute Lautsprecher, LED
Schutzglas, Metallgehäuse, und einen stufenlos verstellbarer Standfuß.
Lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch, um eine
eventuelle Beschädigung zu vermeiden und um alle Produktvorteile nutzen zu
Art. Nr.: 33210
Art. Nr.: 33220
Art. Nr.: 33230
Art. Nr.: 33250
können!
© Änderungen in Technik, Design und Ausstattung vorbehalten
AP_33210 / 29.08.12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VC 33210
Inhaltszusammenfassung für VC 33210

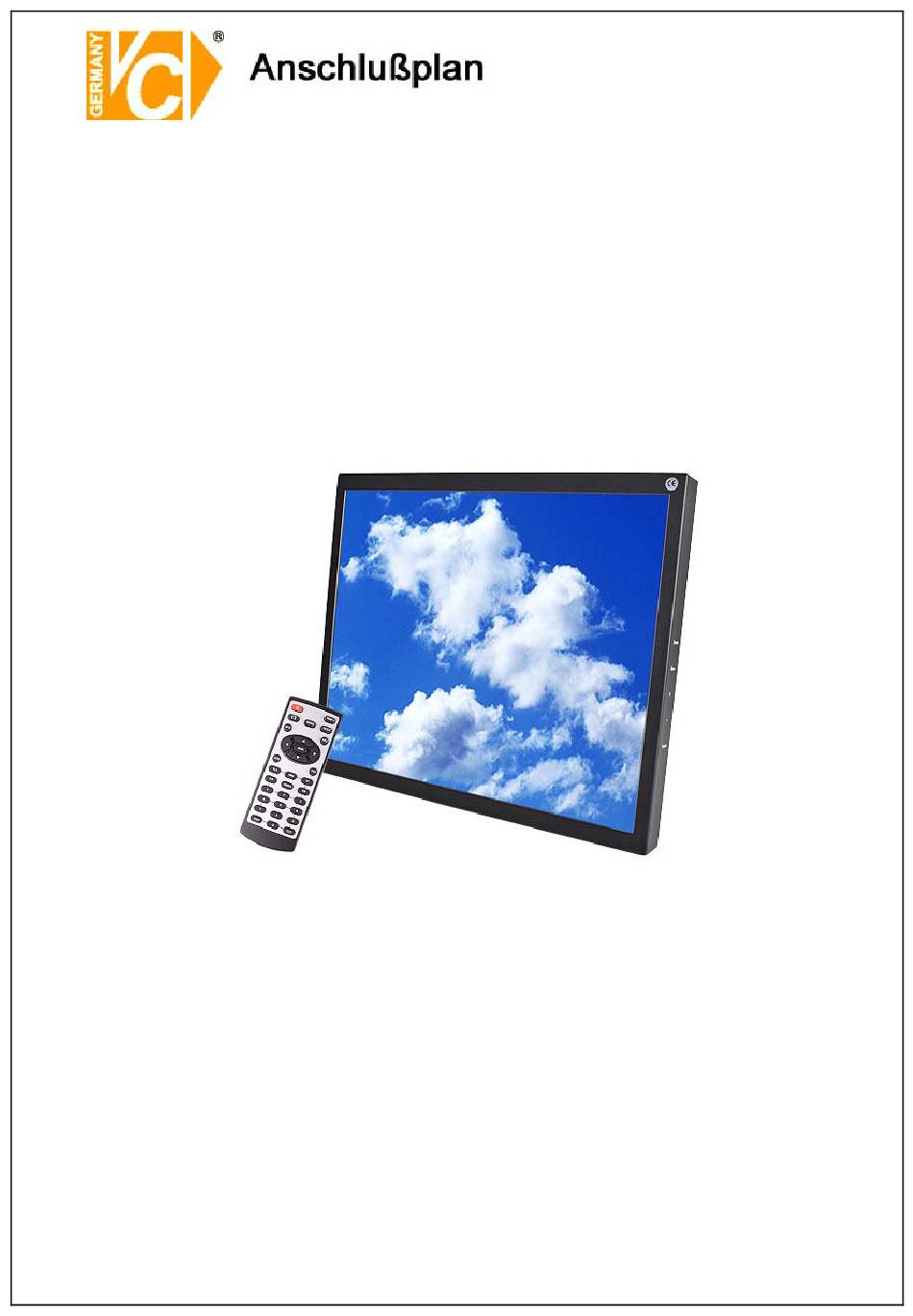

- Seite 1 HDMI Premium LED-Farbmonitor Art. Nr.: 33210 Art. Nr.: 33220 Art. Nr.: 33230 Art. Nr.: 33250 Dieser LED-Farbmonitor mit Metallgehäuse eignet sich zum universellen Einsatz. Die kompakten Abmessungen, die geringe Leistungsaufnahme und die individuellen Einsatzmöglichkeiten erlauben die harmonische Integration in eine anspruchsvolle Architektur bzw.
-
