2. Installation
Der Frostschutzfühler wird im Lufterhitzer in dem für den
Tauchfühler (falls vorhanden) vorgesehenen Anschluss
montiert (siehe Abb. 1).
Bei Lufterhitzern, die keinen Anschluss für einen Tauchfüh-
ler haben, kann ein T-Stück (im Lieferumfang enthalten)
am Auslauf der Rücklaufleitung montiert werden, siehe
Abb. 2 und 3. Darauf achten, dass der Frostschutzwächter
gegen äußere Einwirkungen geschützt ist, beispielsweise
durch die Montage einer Rohrverlängerung am ausgehen-
den Rohr des Lufterhitzers.
Bei Thermo Guard wird das Reglerventil immer am ein-
gehenden Wasseranschluss bei Zwei-Wege-Funktion
angeschlossen, siehe Abbildung 2 Anschlussbeispiel mit
Thermo Guard.
Vier Ventilstellantriebstypen sind verfügbar: AME 140/AME
140X für die kleineren Lufterhitzergrößen und SAX 619
oder SAS 61 für die größeren.
Der Ventilstellantrieb wird komplett mit Anschlusskabel
geliefert, das an der Steuereinheit des Gerätes angeschlos-
sen wird. Das Ventil darf nicht mit dem Stellantrieb unter
dem Ventil montiert werden.
Bei der Installation im Freien oder in einem kalten Raum
müssen die Gehäuseschutzklasse des Stellantriebs und die
erlaubte Umgebungstemperatur beachtet werden. Siehe
Abschnitt Technische Daten. Bei Bedarf für eine erforderli-
che Schutzausrüstung sorgen.
Der Stellantrieb muss immer am Ventil montiert werden,
bevor der elektrische Anschluss des Gerätes erfolgt.
Abb. 3
2
www.swegon.com
Messelement, Fühler
T-Stück
Verschraubung
Distanzmutter für die Einre-
gulierung der Einstechlänge

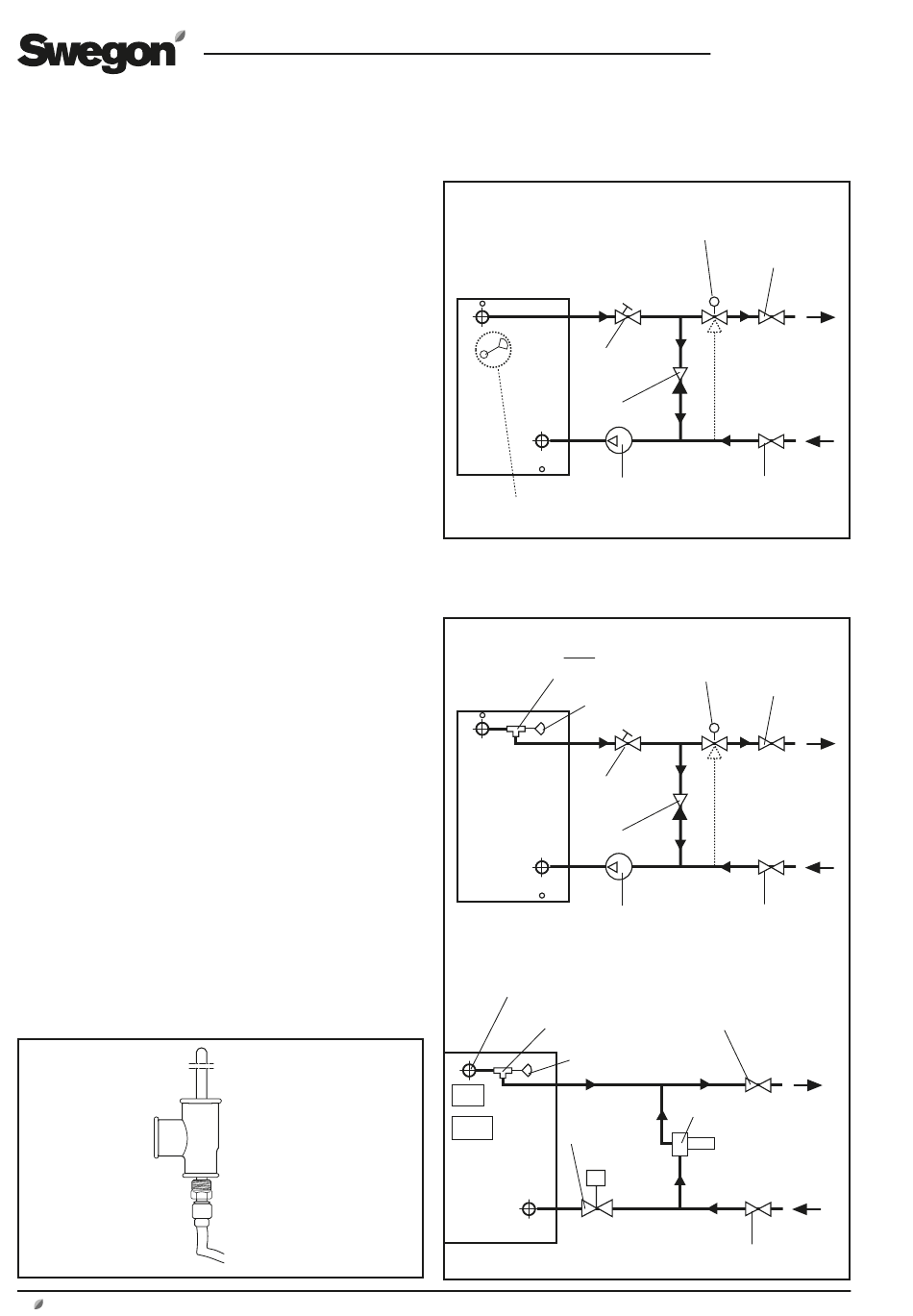

Montage des Frostschutzfühlers am Anschluss für
den Tauchfühler (falls vorhanden)
Abb. 1
Anschlussbeispiel
Einregulie-
rungsventil
Rückschlagventil
Sekundärpumpe
Frostschutzfühler.
Montage des Frostschutzfühlers wenn der Lufterhit-
zer keinen Anschluss für Tauchfühler hat
Abb. 2
Anschlussbeispiel ohne Thermo Guard
T-Stück
Frostschutzfühler
Einregulie-
rungsventil
Rückschlagventil
Sekundärpumpe
Anschlussbeispiel mit Thermo Guard
Thermoguard
Anschluss
T-Stück
Frostschutzfühler
Thermo
Guard
Regelventil
Swegon
AB
DE.TBVL3.170828
2(3)-Wegeventil
Absperrventil
A
AB
B
Warm-
wasser
Absperrventil
2(3)-Wegeventil
Absperrventil
A
AB
B
Warm-
wasser
Absperrventil
Absperrventil (darf bei
Frostgefahr nicht geschlos-
sen sein – Druckableitung).
Eventuell Druckregler
Heizwasser
A
Absperrventil
Änderungen vorbehalten.
