Installation Ventilsatz TBVL

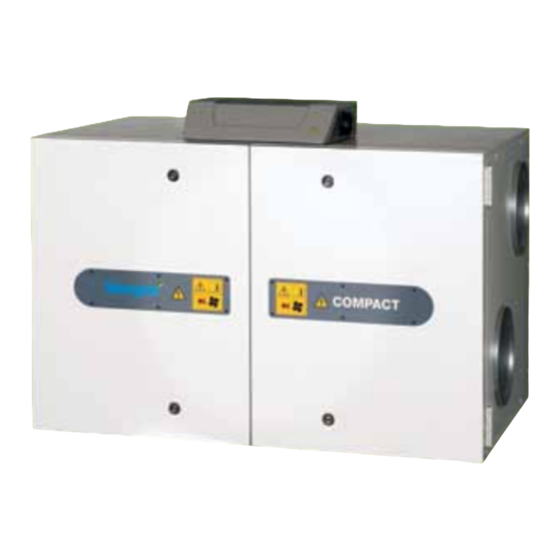

GOLD/COMPACT
1. Allgemeine Informationen
Ventilsatz TBVL ist eine Steuerung für den Lufterhitzer/
Luftkühler mit 2(3)-Wegeventil, Stellantrieb, Anschluss-
kabel mit Schnellkupplung, Frostschutzfühler (Typ Tauch-
fühler) und T-Stück (für Lufterhitzer ohne Ausgang für
Tauchfühler)
Reglerventil, Klappe und Frostschutzfühler werden zusam-
men mit dem Lufterhitzer geliefert, jedoch unmontiert.
Im Kühlfall muss der Frostschutzfühler nicht angeschlossen
werden, kann aber zum Ablesen der Kältemitteltempera-
tur an Vor- und Rücklauf verwendet werden.
Änderungen vorbehalten.
DE.TBVL3.170828
www.swegon.com
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Swegon TBVL GOLD
- Seite 1 T-Stück (für Lufterhitzer ohne Ausgang für Tauchfühler) Reglerventil, Klappe und Frostschutzfühler werden zusam- men mit dem Lufterhitzer geliefert, jedoch unmontiert. Im Kühlfall muss der Frostschutzfühler nicht angeschlossen werden, kann aber zum Ablesen der Kältemitteltempera- tur an Vor- und Rücklauf verwendet werden. www.swegon.com Änderungen vorbehalten.
-
Seite 2: Installation
Anschlussbeispiel mit Thermo Guard Thermoguard Absperrventil (darf bei Anschluss Frostgefahr nicht geschlos- T-Stück sen sein – Druckableitung). Frostschutzfühler Abb. 3 Messelement, Fühler Thermo Guard Eventuell Druckregler Regelventil T-Stück Swegon Heizwasser Verschraubung Distanzmutter für die Einre- gulierung der Einstechlänge Absperrventil www.swegon.com Änderungen vorbehalten. -
Seite 3: Technische Daten
Gehäuseschutzart IP 54 LED. Ein grünes Blinken zeigt an, dass die Kontrolle der Endposition läuft. SAX 619 Anschlusskontakte lassen sich z.B. mit einem Schraubendreher überbrücken. LED. Ein grünes Blinken zeigt an, dass die Kontrolle der Endposition läuft. www.swegon.com Änderungen vorbehalten. -
Seite 4: Elektrischer Anschluss
Steuerkabel 5 Meter, wird Frostschutzfühler, an den Modulanschluss mit Fühlerkabel 3,0 m an den Modulanschluss mit Fühlerkabel 3,0 m der Kennzeichnung REHEAT der Kennzeichnung REHEAT an der Steuereinheit des an der Steuereinheit des Gerätes angeschlossen Gerätes angeschlossen www.swegon.com Änderungen vorbehalten. - Seite 5 Anschlussklemme auf der Steuereinheit rischer rischer Anschlussklemme auf der Steuereinheit 20 21 Schaltkas- Schaltkas- 20 21 Anschlussklemme an der DIN-Schiene Anschlussklemme an der DIN-Schiene Spannungszufuhr 400 V von Elektro-Unterverteilung Umwälzpumpe Heizung, 1-phasig, max. 1,5 A Umwälzpumpe Heizung, 3-phasig www.swegon.com Änderungen vorbehalten.
- Seite 6 Anschlussklemme auf der Steuereinheit rischer rischer Anschlussklemme auf der Steuereinheit 22 23 Schalt- Schaltkas- 22 23 kasten Anschlussklemme an der DIN-Schiene Anschlussklemme an der DIN-Schiene Spannungszufuhr 400 V von Elektro-Unterverteilung Umwälzpumpe Heizung, 1-phasig, max. 1,5 A Umwälzpumpe Heizung, 3-phasig www.swegon.com Änderungen vorbehalten.
- Seite 7 1-phasig, max. 1,5 A Anschluss- IQnomic klemme an der DIN-Schiene Outp. 1* Outp. 2* Alternativer Anschluss * Die Funktion für das aktuelle Relais wird am Heizausgang im Bedien- terminal gewählt, siehe Installations- und War- tungsanleitung COMPACT. Umwälzpumpe Heizung www.swegon.com Änderungen vorbehalten.
-
Seite 8: Anschlüsse, Ventil
= ∆p max. tillåtet differenstryck i flödesriktningen AB-A vid användning vmax som fördelningsventil inom hela lyfthöjdsområdet www.swegon.com Änderungen vorbehalten. ∆p = differenstryck över fullt öppen ventil i flödesriktningen (A-AB = blandning eller AB-A = fördelning) v100... - Seite 9 TBVL-3-400 VXG41.50 DN 50 (2 /4") 40,0 SAX619 TBVL-4-490 DN 65 145 19 (4x) 50,0 SAX619 VXF42.65-50 TBVL-4-630 DN 65 145 19 (4x) 63,0 SAX619 VXF42.65-63 TBVL-4-780 DN 80 160 19 (8x) 80,0 SAX619 VXF42.80-80 Dimensionierung www.swegon.com Änderungen vorbehalten.
- Seite 10 DE.TBVL3.170828 www.swegon.com Änderungen vorbehalten.
