Bündiger Einbau

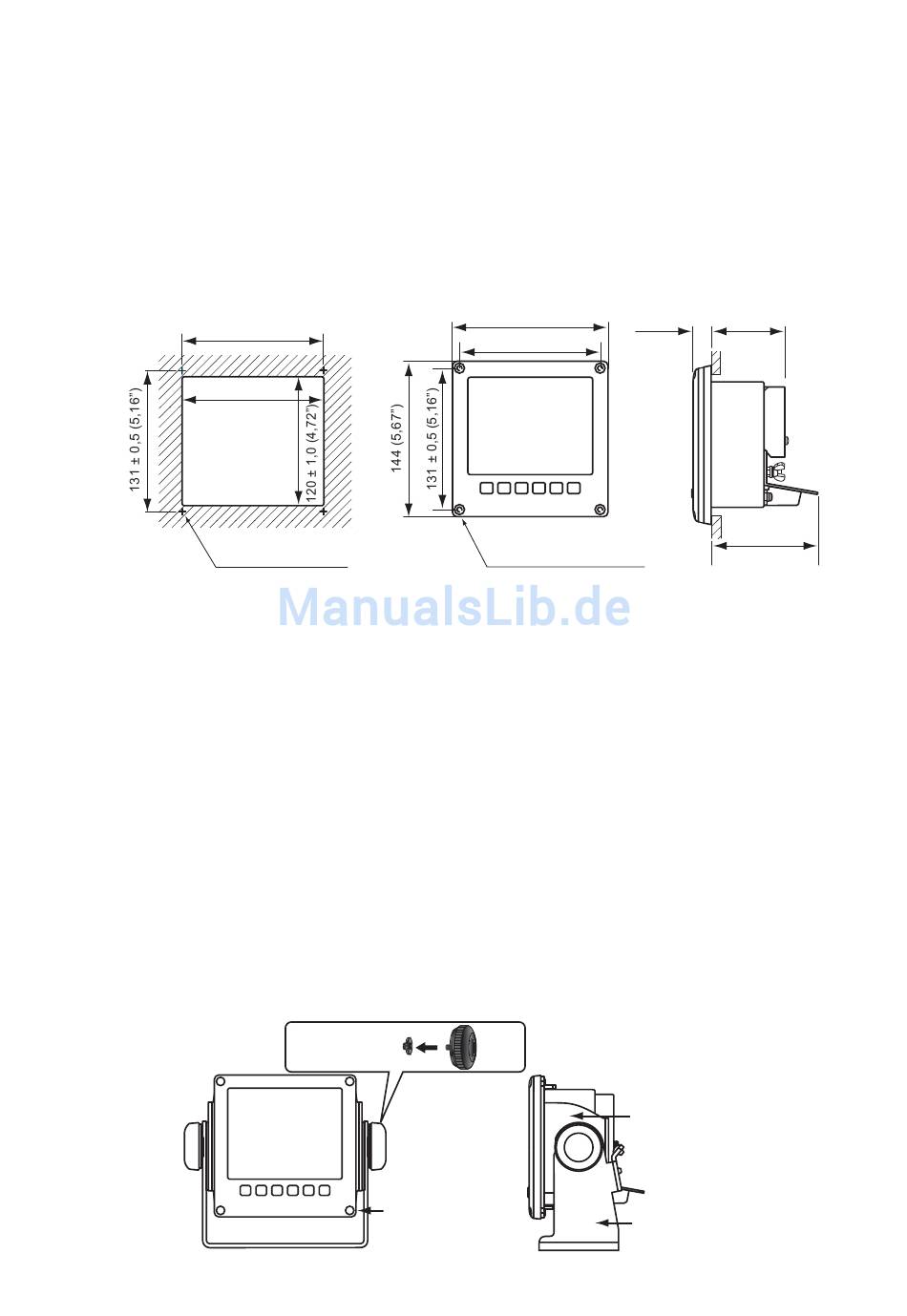

1. Bringen Sie am Montageort eine Aussparung an (132 mm (Breite) x 120 mm (Höhe)).
2. Bringen Sie vier Führungslöcher für Blechschrauben (Durchmesser: 3 mm) an der in nachfol-
gender Abbildung bezeichneten Stelle an.
3. Setzen Sie die Dichtung von der Rückseite aus in das Tochterdisplay ein.
4. Setzen Sie das Tochterdisplay in die Aussparung und befestigen Sie es mit vier Blechschrau-
ben (M3x15).
5. Setzen Sie auf die Befestigungsschrauben an der Vorderseite je eine Zierkappe. (Vgl. "Auf-
setzen der Zierkappe" auf Seite 20.)
131 ± 0,5 (5,16")
132 ± 1,0 (5,20")
Führungsloch für
Blechschraube
Hinweis: Wenn es für Sie bequemer ist, die Kabel vor der Installation des Tochterdisplays
anzuschließen, tun Sie dies gemäß der Anleitung in Abschnitt 3.4.
Tisch- oder Überkopfmontage
Sie können das Tochterdisplay auf einem Tisch oder über Kopf montieren; verwenden Sie dazu
den optionalen Aufhänger (Typ: OP26-1, Code-Nr.: 000-016-195-00).
1. Führen Sie die Montageplatte des Aufhängers von hinten auf das Tochterdisplay und befesti-
gen Sie sie von der Vorderseite mit vier Flachkopfschrauben (M3x12).
2. Befestigen Sie das Unterteil des Aufhängers am Montageort mit vier Blechschrauben (4x16).
3. Versehen Sie jeden Knopf (links und rechts) mit einer Unterlegscheibe und befestigen Sie die
Knöpfe lose am Tochterdisplay.
4. Schieben Sie die Schraubenteile der Knöpfe in den Schlitz des Aufhängers und befestigen
Sie das Tochterdisplay am Aufhänger.
5. Ziehen Sie die Knöpfe fest, um Aufhänger und Tochterdisplay fest miteinander zu verbinden.
6. Setzen Sie auf die Befestigungsschrauben an der Vorderseite je eine Zierkappe. (Vgl. "Auf-
setzen der Zierkappe" auf Seite 20.)
Unterlegscheibe
Flachkopfschraube
19
144 (5,67")
12 (0,47")
131 ± 0,5 (5,16")
Befestigungsloch (4-φ4)
für Blechschraube
Knopf
Montageplatte des
Aufhängers
Aufhänger
3. INSTALLATION
74 (2,91")
104 (4,09")
