Bedienungsanleitung

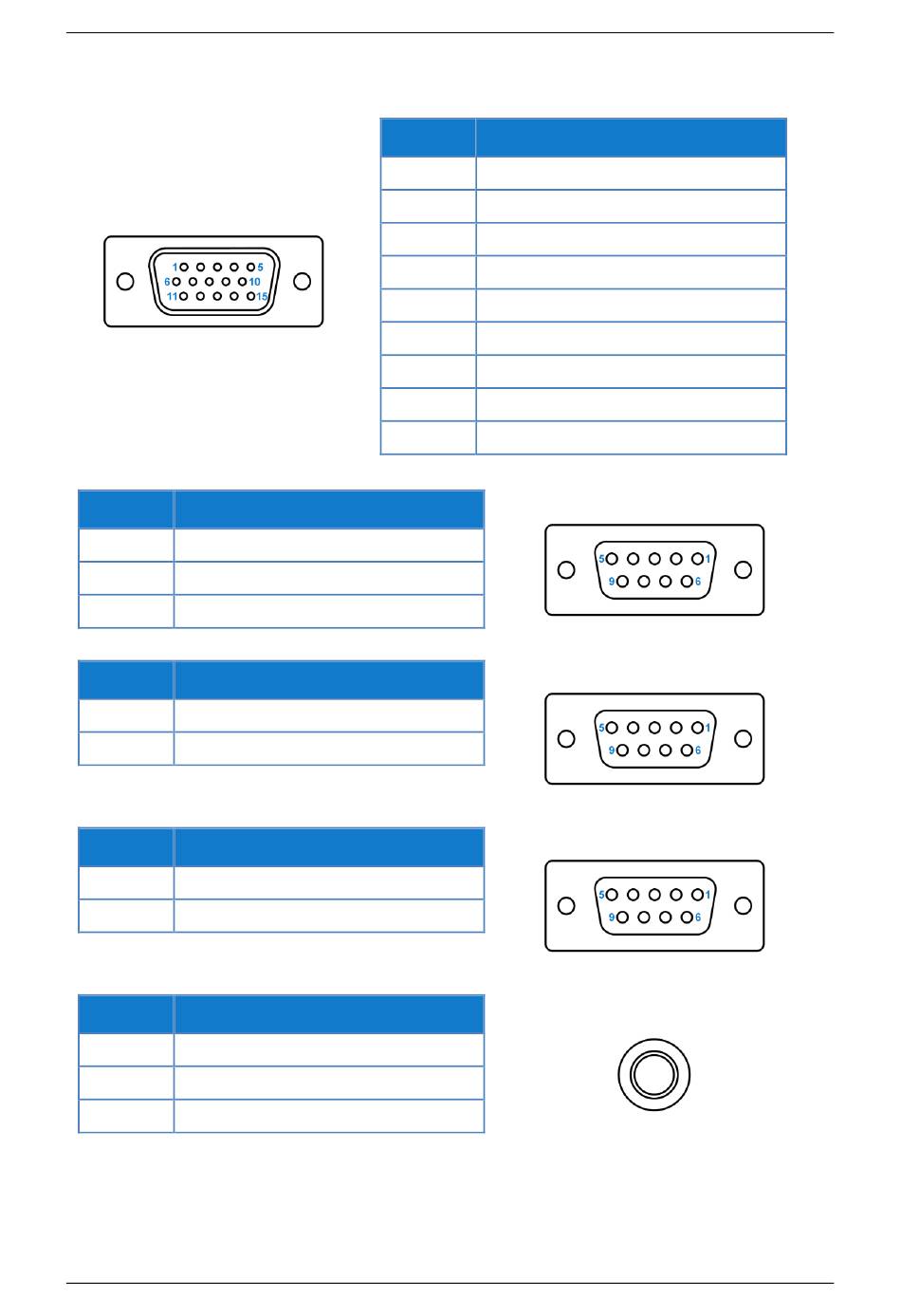

Verbindungskabel der Kommunikationsschnittstelle

Pin Funktion
2 COM_RS232_RXD
3 COM_RS232_TXD
5 RS232_GNDIN
Pin Funktion
2 STATUS_CAN_ST_N
7 STATUS_CAN_ST_P
Pin Funktion
2 RS232_GNDIN
7 5V_DIGITAL_IO
Farbe Funktion
rot RELAIS_VCCIN
gelb RELAIS_OPENER
grün RELAIS_CLOSER
Pin Funktion
2 COM_RS232_RXD
4 RELAIS_CLOSER
5 RELAIS_OPENER
6 STATUS_CAN_ST_P
7 COM_RS232_TXD
9 5V_DIGITAL_IO
11 STATUS_CAN_ST_N
13 RS232_GNDIN
15 RELAIS_VCCIN
5-V-Digitalausgang (Digital_IO)
20
RS232
CAN
Relaisausgang
UPoB
