Inhaltszusammenfassung für Carson LR 634

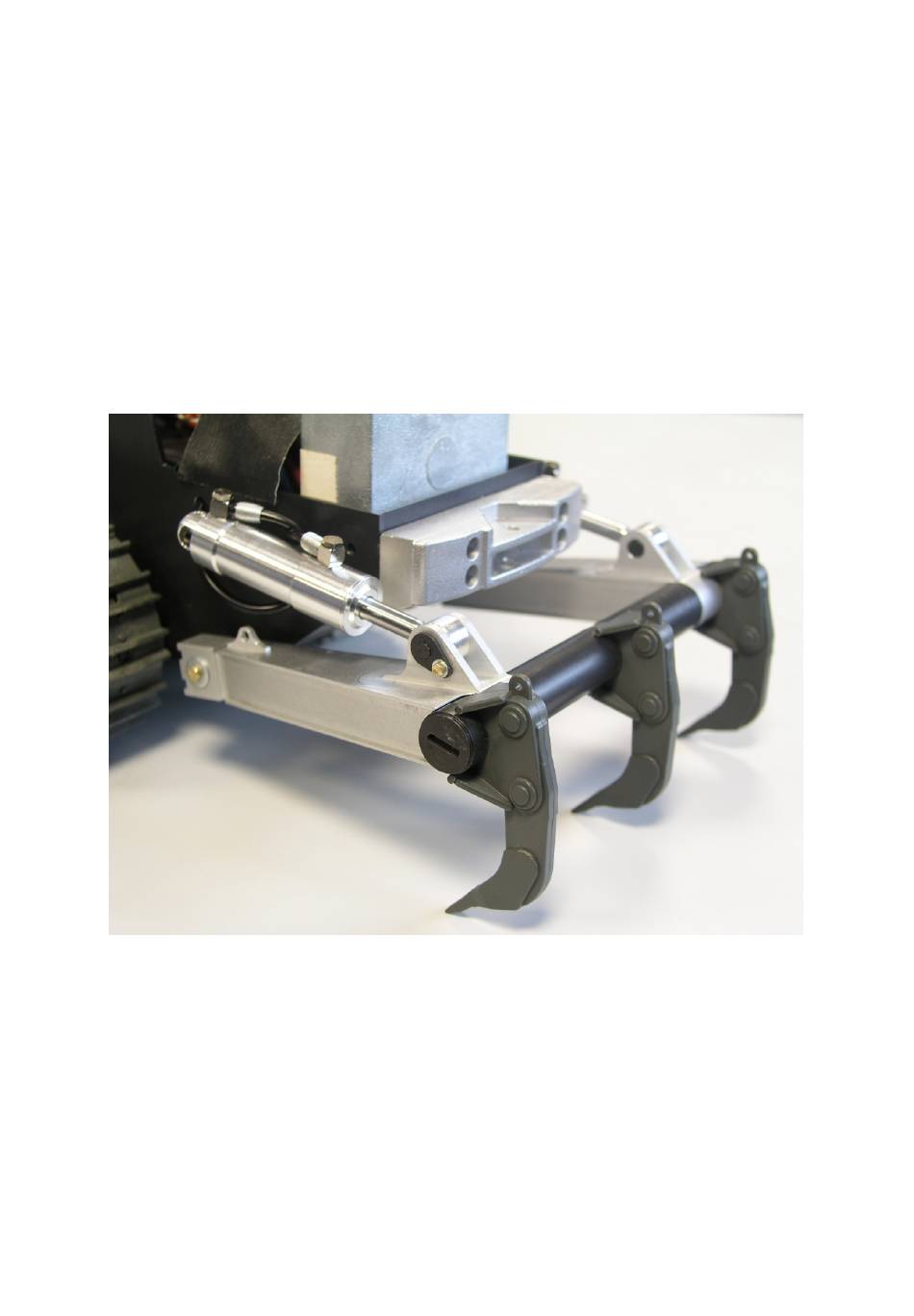

- Seite 1 Hydraulikset Aufreißer Carson LR 634 Leimbach Modellbau, Elektronik, Hydraulik 03.2013...
- Seite 2 Stückliste Steuerventil 1fach Zylinder Schlauch H052 Kleinteilebeutel Maulschlüssel 4,5 ohne Bild Kleinteilebeutel Kreuzschraube Din 7985 M3 x 18 Madenschrauben Din 913 M3 x 3 Paßscheiben Din 988 3 x 6 x 1 Stellringe dünn O-Ring für Ventilverbindung T-Stück H016 Sicherungshülsen H020 Kabelbinder klein...
- Seite 3 Bevor Sie mit der Demontage beginnen, bringen Sie die Schaufel bitte in die gezeigte Stellung. Sie sollte flach auf dem Arbeitstisch aufliegen, damit später nicht viel Öl ausläuft. Verschließen Sie nun noch die beiden Tanknippel mit einer Schlauchbrücke. (Siehe Anleitung Hydraulikumrüstset Bild 7 Teil 4) Bild 1 Bitte entfernen Sie die Hydraulikeinheit...
- Seite 4 Nun schrauben Sie bitte die Nippel an den Anschlüssen P+T ab. Hierfür können Sie den entstandenen Spalt nutzen. Bild 4 Montieren Sie nun die Anschlüsse P+T in gezeigter Weise an das 1fach Ventil. Bitte vermeiden sie ein Verkannten oder schiefes Ansetzen der Anschlußgewinde.
- Seite 5 Fädeln Sie die Schrauben M3x18 und Din 7985 M3x18 die U-Scheiben in der gezeigten Weise durch das Halteblech (1) und das Steuerventil (2). Bitte bei der 2. U-Scheibe Befestigungsseite genau so verfahren. 3x6x1 Bild 7 Jetzt legen sie bitte die beiden O-Ringe in die Vertiefungen des alten Steuerventils.
- Seite 6 Nun können Sie die Schrauben endgültig fest ziehen. (Nicht zu fest, sonst klemmen die Schieber) Die Ventile sollten schön fluchten und an der Oberseite mit dem Halteblech abschließen. Bild 10 Die Servokabel sollten wieder mit einem Kabelbinder, wie in Bild 11 gezeigt, gegen einquetschen gesichert werden.
- Seite 7 Wanne. Auf der anderen Seite bitte genau so verfahren. (Bei jedem Schlauchanschluß Sicherungshülsen nicht vergessen) Wenn beide Zylinder eingebaut sind bitte die Welle (1) vermitteln und mit den Stellringen (2) gegen Verschieben sichern. 10cm 13cm Siehe Carson Anleitung Bild 15...
- Seite 8 Kipp Verbinden Sie nun bitte die beiden Kopfanschlüsse mit einem T-Stück und schließen es mit einem 15cm Schlauchstück am Steuerventil an. Den Fußanschluß bitte entsprechend anschließen. Schrauben Sie die Nippel jetzt wieder in das Steuerventil ein. (Dazu können Sie die Verschraubung in der Wanne lösen und die Einheit etwas hoch ziehen) 15cm T-Stück...
