Fingerprint Zugangskontrolle FPM-200

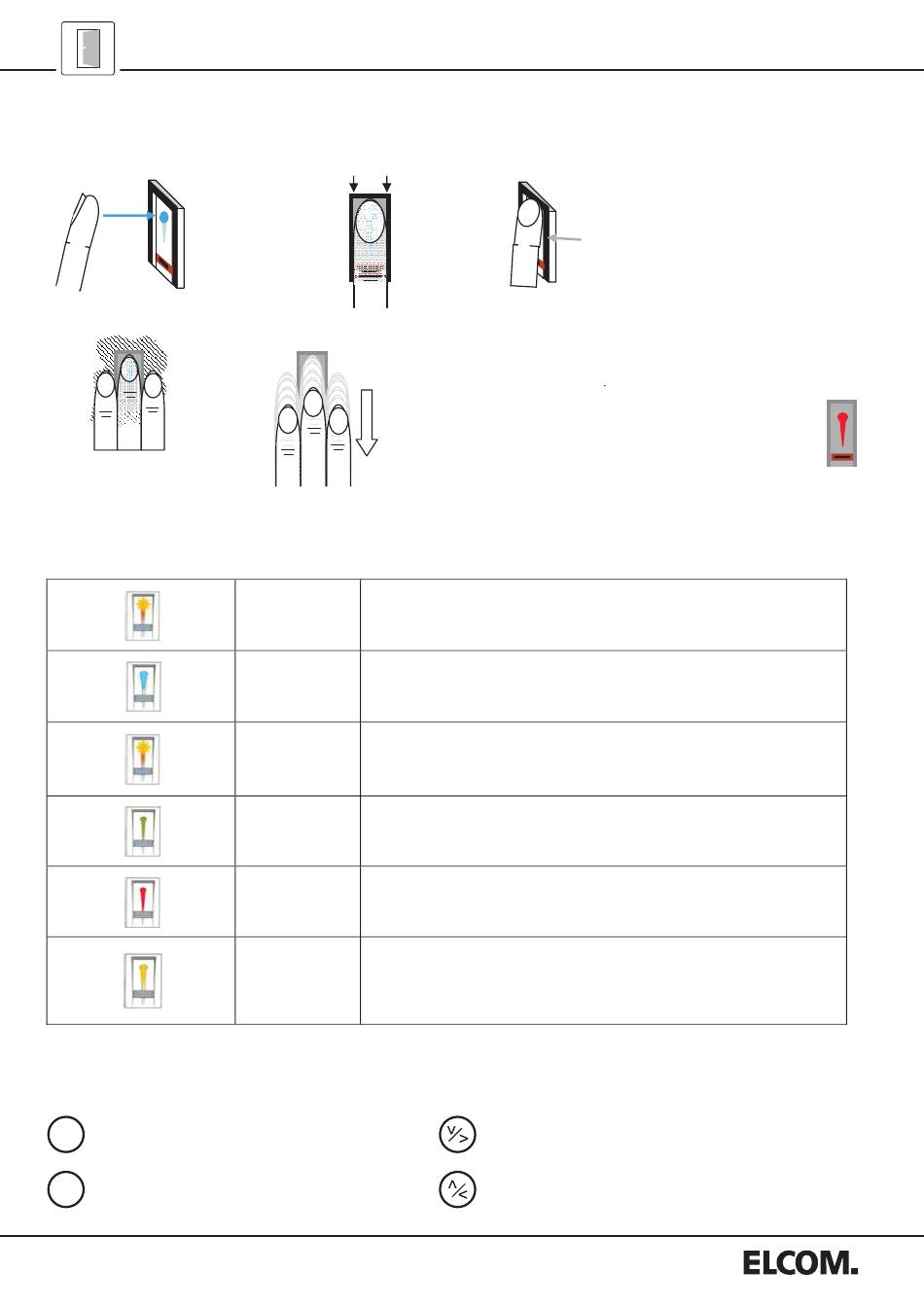

Fingerführung
Platzieren Sie die Mitte des dritten
Fingerglieds direkt auf dem
Fangpunkt der Fingerführung.
Am Besten ist es, wenn Sie bei der
Positionierung des Fingers die restlichen
Finger ausstrecken. Die Bedienung erfolgt
dann entspannter und ruhiger.
LED-Anzeige
Über den Menüpunkt "LED-Helligkeit" lässt sich die blaue Standby Anzeige dimmen oder abschalten.
Bedientasten
Die OK-Taste dient zur Wertübernahme und
OK
zum Sprung in die nächste Menüebene.
Die Taste ESC dient zum Verlassen einer
ESC
Menüeingabe bzw. zum Abbruch von Eingaben.
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Verdrehen (verkanten) Sie Ihren Finger
nicht, sondern legen Sie ihn gerade auf.
Achten Sie darauf,
dass der Finger
mittig zwischen den
Führungskanten
platziert ist.
Bewegen Sie nun, ohne die Neigung des Fingers zu verändern, diesen nach unten
über den Sensor (die ganze Hand). Achten Sie auf die Geschwindigkeit dieser
Bewegung. Vom Beginn bis zum Abschluss der Bewegung dauert es
Es besteht keine Bus-Verbindung zur Steuereinheit.
ORANGE
Bitte Prüfen Sie die Verbindungsleitung bzw. führen Sie
blinkend
die Prozedur "Geräte Initalisierung" aus.
langsam
BLAU
Das System ist online - alle Komponenten kommunizieren korrekt.
ORANGE
Nachdem Sie einen Finger über den Sensor bewegt haben
blinkend
startet die Prozedur der Auswertung (Enrollment) und Vergleich.
schnell
Solange diese Prozedur arbeitet wird dies so signalisiert.
Fingererkennung: Finger erkannt,
GRÜN
Relais wird entsprechend geschaltet.
Fingererkennung: Finger nicht erkannt, oder schlechtes
Fingerbild, das keinen Vergleich zulässt.
ROT
Fingeraufnahme-Modus: Wenn Sie über das Menü der Steuereinheit
einen Finger aufnehmen, signalisiert dieser LED-Zustand dass Sie nun
ORANGE
den Finger über den Sensor bewegen können. Aus diesem Fingerbild
wird dann das Referenzvorlage gespeichert.
1-1,5 Sek.
Ziehen Sie zu schnell, so zeigt die Statusanzeige im Fangpunkt "rot".
Verändern Sie während dieser Bewegung nicht die Stellung der
Fingerglieder (z.B. indem Sie das dritte Fingerglied anwinkeln).
Sie brauchen keinen Druck ausüben. Bewegen Sie den Finger über den
Sensor als würden sie Krümel von der Tischplatte abwischen.
Die Taste Pfeil nach unten / Pfeil nach rechts dient
zur Einstellung von Werten und zur Navigation im Menü
Die Taste Pfeil nach oben / Pfeil nach links dient
zur Einstellung von Werten und zur Navigation im Menü
AN_FPM-200_DE_120103
Das Auflegen soll möglichst "FLACH"
erfolgen. Nur ein kleiner Schlitz zwischen
Sensor und Finger sollte verbleiben.
2/4
