ELCOM FPM-200 Handbuch

Fingerprint Zugangskontrolle FPM-200

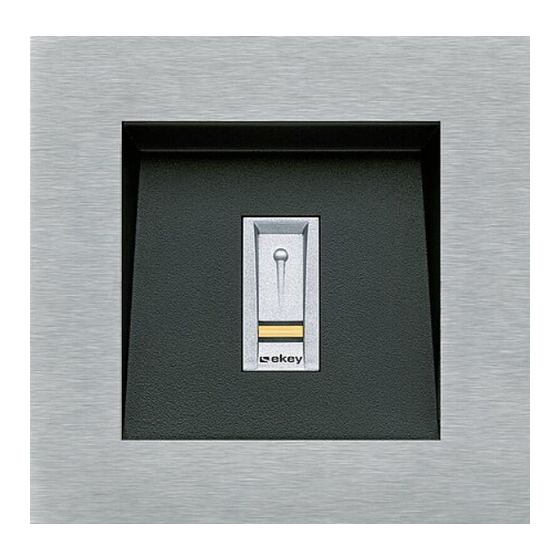

Fingerscanner Frontansicht
Fingerscanner Rückansicht
Beschreibung:
Die Fingerprint Zugangskontrolle FPM-200 besteht aus einem Edelstahl Fingerscanner für das MODESTA-Programm
sowie der Steuereinheit zur Hutschienenmontage im Elektroverteiler. Es können bis zu 99 Finger / Benutzer eingelesen
werden welche zur Steuerung der beiden potentialfreien Schaltkontakte (Relais 1 /2) verwendet werden. Die Schaltdauer
der Relais ist von 1-99 Sekunden einstellbar, alternativ können die Relais auch im Bistabil-Modus arbeiten. Über die
menügeführte Steuereinheit lässt sich das System konfigurieren. Es können jederzeit Benutzer hinzufügen oder auch
selektiv gelöscht werden.

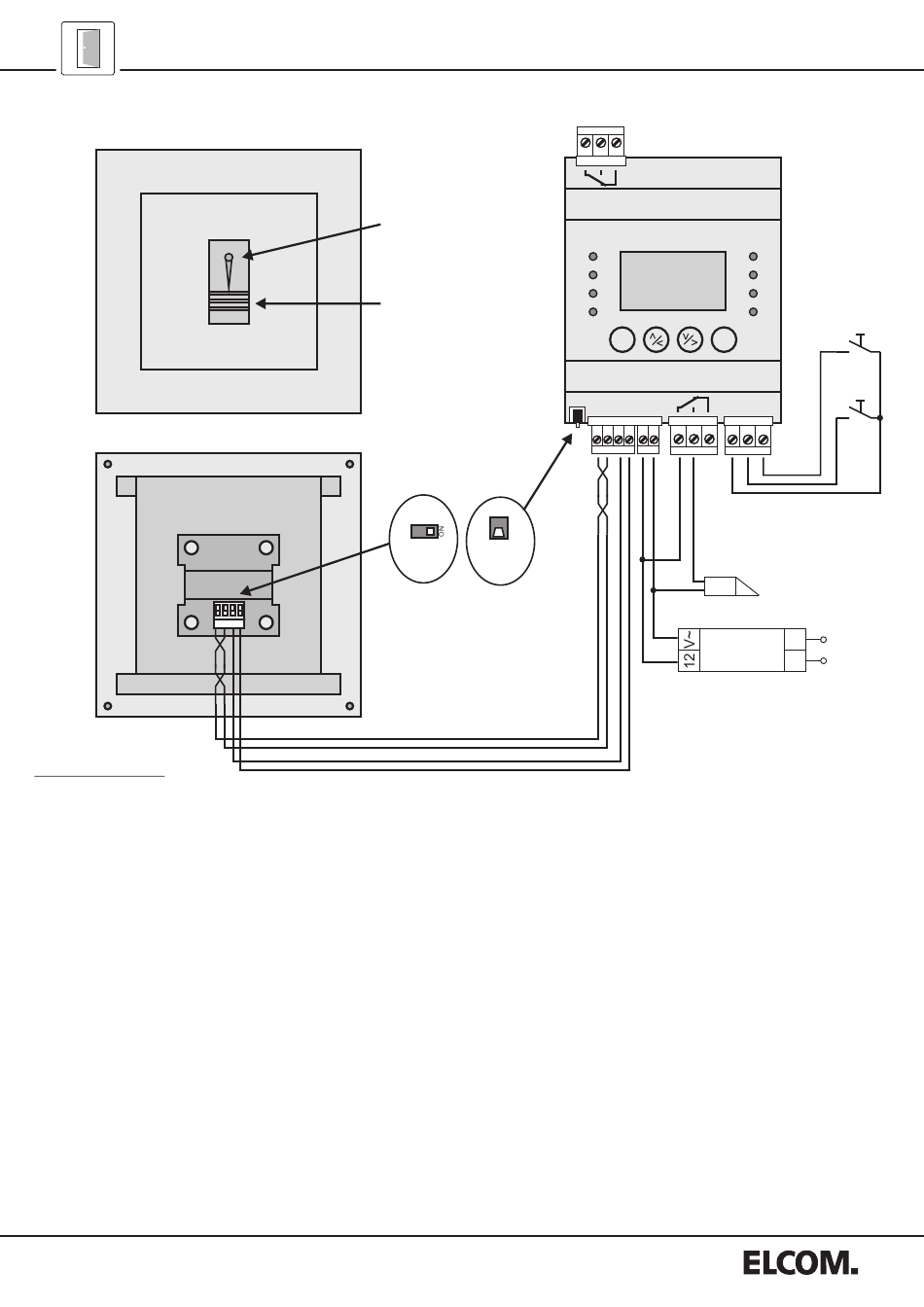

Verdrahtung
Die Verdrahtung zwischen Fingerscanner und Steuereinheit erfolgt über die Klemmen 1-4. Dabei ist darauf zu achten, dass
zumindest für die Datenleitung 1+2 ein verseiltes Adernpaar (Twisted-pair) verwendet wird. Die Versorgung des
Fingerscanners erfolgt über die Klemmen 3/4 aus der Steuereinheit. Bei einem Aderdurchmesser von 0,8mm beträgt die
maximale Entfernung zwischen Fingerscanner und Steuereinheit 50m. Bei größeren Entfernungen oder kleinerem
Aderdurchmesser können die Adern der Versorgung 3+4 gedoppelt werden. (Niemals die Datenleitung 1+2 doppeln!)
Spannungsversorgung
Die Spannungsversorgung erfolgt über die Klemmen 5+6 der Steuereinheit mit einer Spannung von 8-24V AC oder DC.
Wir empfehlen zur Versorgung den Netztransformator NTR-812 (12V AC).
Technische Daten:
Versorgungsspannung:
Leistungsaufnahme:
Max Kontaktbelastung:
Betriebstemperatur:
Biometrische Kenndaten:
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Art.Nr.: 0221177
Fangpunkt / Status-LED
Sensor
1 2 3 4
8-24V AC/DC
< 2W
24V / 2A
-20 bis +70°C
FAR = 1,0 x 10^-6; FRR 1,4 x 10^-2
Leitungsabschluss
immer einschalten!
(Werkseinstellung)
ON
Rechts Unten
Maße der Inneneinheit:
Platzbedarf im Verteiler:
Maße der Außeneinheit:
Schutzart der Außeneinheit:
AN_FPM-200_DE_120103
Relais 2
13 14 15
Steuereinheit
Relay Input
1 1
2 2
3 3
4 4
ESC OK
1 2 3 4 5 6
7 8 9
10 11 12
Relais 1
Türöffner
TÖ
NTR-812
H 105 x B 70 x T 54mm
4 Teilungseinheiten
H 120 x B 120 x T 50mm
IP44
1/4
Optionale
Innentaster
2
1
N
230 V~
L
