Sensor MRPM EX

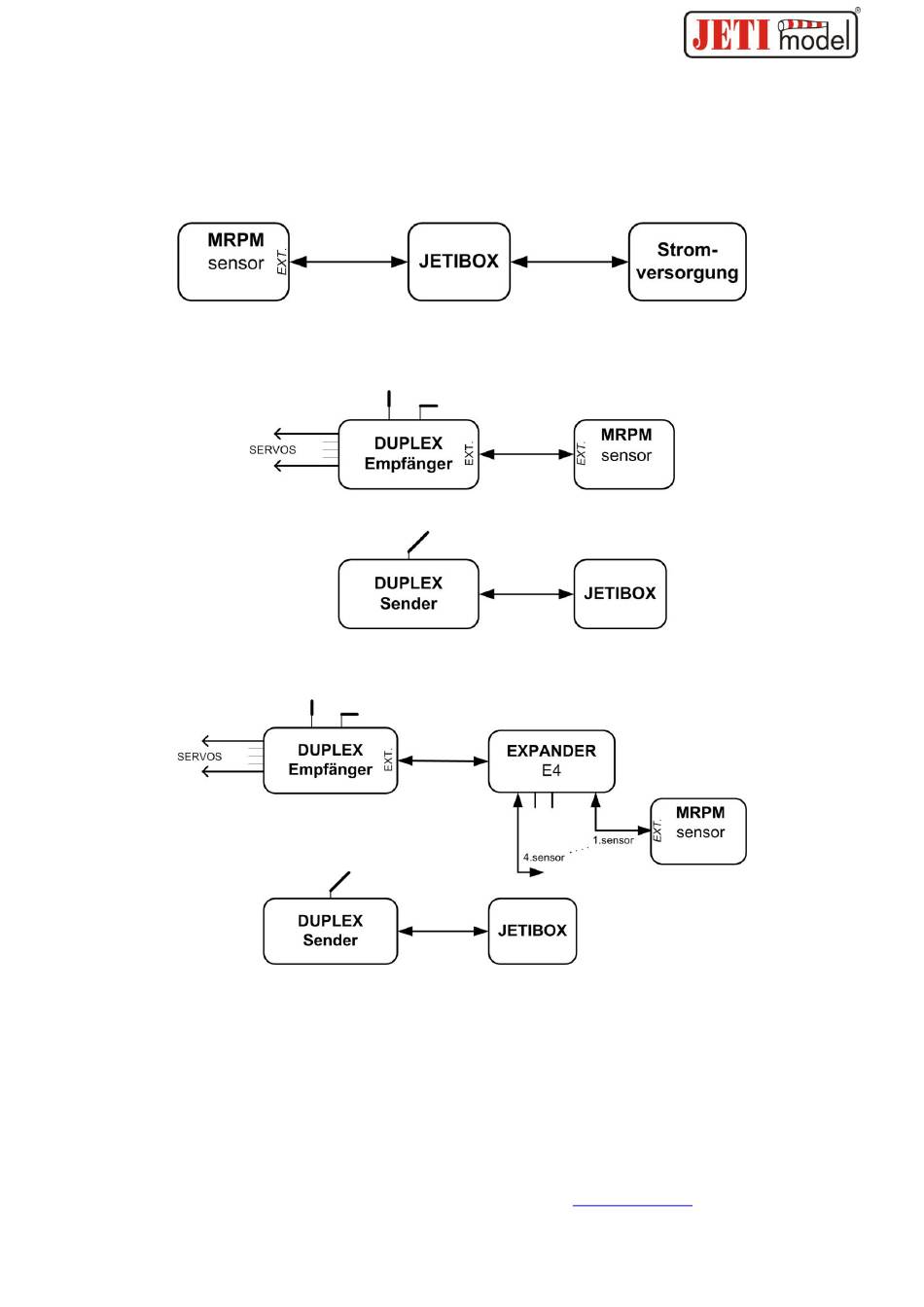

Anschlussmöglichkeiten des Moduls MRPM
1.
Das dreiadrige Kabel mit JR-Stecker kann direkt an die JETIBOX angeschlossen werden (an die Buchse mit
der Bezeichnung Impuls, + - ). Zur Stromversorgung verwenden Sie den zweiten Eingang der JETIBOX, der mit (+
- ) bezeichnet ist und legen Sie eine Spannung von 3,5-8,4V an. Bei dieser Schaltung wird keine drahtlose
Datenübertragung genutzt und die gemessenen Daten werden direkt auf dem LCD-Bildschirm der JETIBOX
dargestellt. Diese Schaltung ermöglicht keine Generierung von Alarmsignalen, weil die Sirene Bestandteil des
Sendermoduls ist, welches in diesem Fall nicht angeschlossen ist. Alarmsignale werden nur auf dem LCD-
Bildschirm dargestellt.
Schließen Sie das dreiadrige Kabel des Moduls MRPM mit dem JR-Stecker an der Rückseite des DUPLEX-
2.
Empfängers an (an den mit Ext. bezeichneten Anschluss). Das MRPM-Modul wird vom Empfänger mit Strom
versorgt. Zur Einstellung der Parameter des MRPM-Moduls schließen Sie die JETIBOX an das Sendermodul an
und schalten Sie DUPLEX-Empfänger und -Sender ein
Schließen Sie das dreiadrige Kabel des MRPM-Moduls mit JR-Stecker an einen der Eingänge des
3.
EXPANDERS an. Der Expander ermöglicht den Anschluss mehrerer Telemetriesensoren an einen Empfänger. In
diesem Fall wird das MRPM-Modul vom Expander und der Expander vom Empfänger mit Strom versorgt
Update der Firmware
Die Firmware des Gerätes kann mit Hilfe eines Rechners über den Wandler JETI USB-Adapter aktualisiert
werden. In der Anleitung zum USB-Adapter finden Sie eine Einbaubeschreibung der Bedieneinheit des USB-
Adapters sowie das Update-Programm.
Garantie
Für das Produkt wird eine Garantie von 24 Monaten nach Verkaufsdatum unter der Voraussetzung gewährt,
dass es in Übereinstimmung mit dieser Anleitung mit vorgeschriebener Spannung betrieben worden ist und dass
es mechanisch nicht beschädigt ist. Der Kundendienst im Garantiefall und danach wird vom Hersteller
durchgeführt.
Angenehme Flugerfahrungen wünscht Ihnen : JETI model s.r.o. Příbor,
www.jetimodel.cz
