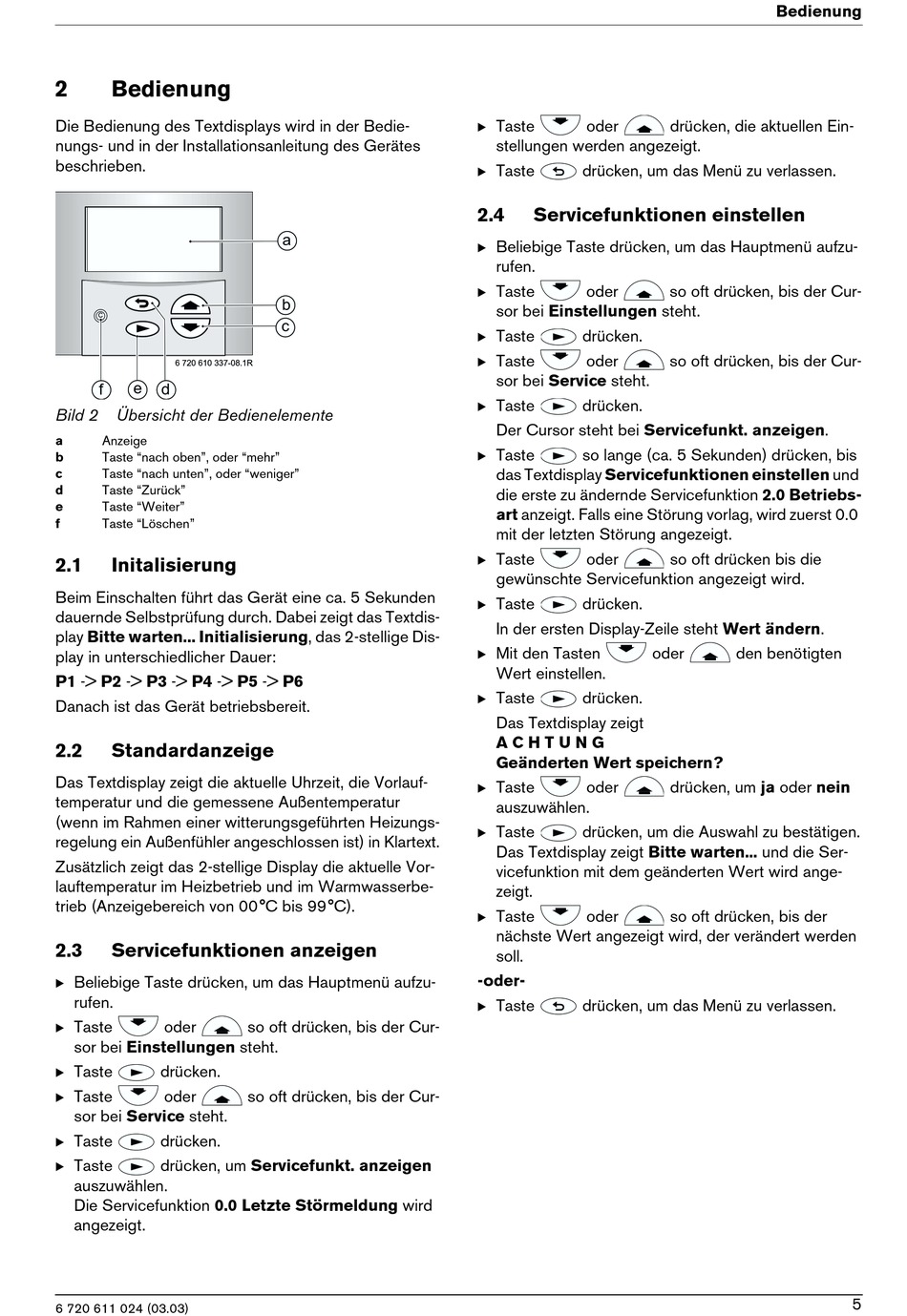

Bedienung

Die Bedienung des Textdisplays wird in der Bedie-
nungs- und in der Installationsanleitung des Gerätes
beschrieben.
C
6 720 610 337-08.1R
e
f d
Bild 2 Übersicht der Bedienelemente
a Anzeige
b Taste "nach oben", oder "mehr"
c Taste "nach unten", oder "weniger"
d Taste "Zurück"
e Taste "Weiter"
f Taste "Löschen"
2.1

Initalisierung

Beim Einschalten führt das Gerät eine ca. 5 Sekunden
dauernde Selbstprüfung durch. Dabei zeigt das Textdis-
play Bitte warten... Initialisierung, das 2-stellige Dis-
play in unterschiedlicher Dauer:
P1 -> P2 -> P3 -> P4 -> P5 -> P6
Danach ist das Gerät betriebsbereit.
2.2

Standardanzeige

Das Textdisplay zeigt die aktuelle Uhrzeit, die Vorlauf-
temperatur und die gemessene Außentemperatur
(wenn im Rahmen einer witterungsgeführten Heizungs-
regelung ein Außenfühler angeschlossen ist) in Klartext.
Zusätzlich zeigt das 2-stellige Display die aktuelle Vor-
lauftemperatur im Heizbetrieb und im Warmwasserbe-
trieb (Anzeigebereich von 00°C bis 99°C).
2.3

Servicefunktionen anzeigen

B Beliebige Taste drücken, um das Hauptmenü aufzu-
rufen.
B Taste
oder
sor bei Einstellungen steht.
B Taste
drücken.
B Taste
oder
sor bei Service steht.
B Taste
drücken.
B Taste
drücken, um Servicefunkt. anzeigen
auszuwählen.
Die Servicefunktion 0.0 Letzte Störmeldung wird
angezeigt.
6 720 611 024 (03.03)
a
b
c
so oft drücken, bis der Cur-
so oft drücken, bis der Cur-
B Taste
oder
stellungen werden angezeigt.
B Taste
drücken, um das Menü zu verlassen.
2.4

Servicefunktionen einstellen

B Beliebige Taste drücken, um das Hauptmenü aufzu-
rufen.
B Taste
oder
sor bei Einstellungen steht.
B Taste
drücken.
B Taste
oder
sor bei Service steht.
B Taste
drücken.
Der Cursor steht bei Servicefunkt. anzeigen.
B Taste
so lange (ca. 5 Sekunden) drücken, bis
das Textdisplay Servicefunktionen einstellen und
die erste zu ändernde Servicefunktion 2.0 Betriebs-
art anzeigt. Falls eine Störung vorlag, wird zuerst 0.0
mit der letzten Störung angezeigt.
B Taste
oder
gewünschte Servicefunktion angezeigt wird.
B Taste
drücken.
In der ersten Display-Zeile steht Wert ändern.
B Mit den Tasten
Wert einstellen.
B Taste
drücken.
Das Textdisplay zeigt
A C H T U N G
Geänderten Wert speichern?
B Taste
oder
auszuwählen.
B Taste
drücken, um die Auswahl zu bestätigen.
Das Textdisplay zeigt Bitte warten... und die Ser-
vicefunktion mit dem geänderten Wert wird ange-
zeigt.
B Taste
oder
nächste Wert angezeigt wird, der verändert werden
soll.
-oder-
B Taste
drücken, um das Menü zu verlassen.
Bedienung
drücken, die aktuellen Ein-
so oft drücken, bis der Cur-
so oft drücken, bis der Cur-
so oft drücken bis die
oder den benötigten
drücken, um ja oder nein
so oft drücken, bis der
