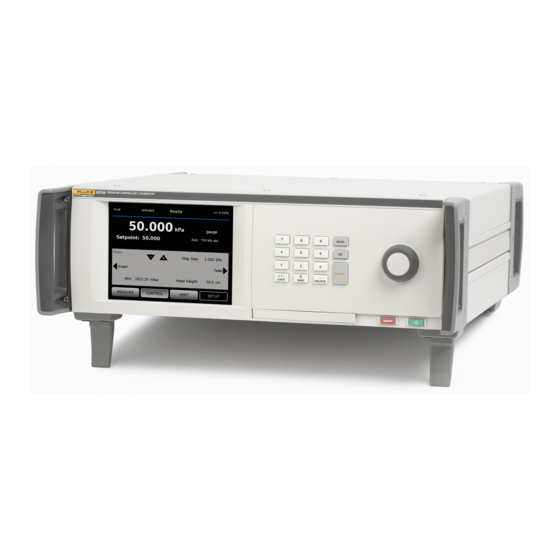

Fluke 6270A Bedienungsanleitung
Pressure controller/calibrator
Vorschau ausblenden
Andere Handbücher für 6270A:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (86 Seiten) ,
- Sicherheitsinformationen (4 Seiten)
Verwandte Anleitungen für Fluke 6270A
Inhaltszusammenfassung für Fluke 6270A
- Seite 1 6270A Pressure Controller/Calibrator Bedienungsanleitung October 2014 (German) © 2014 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 Der Erwerber hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn er das Produkt bei einer von Fluke autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ..................... 1 Kontakt zu Fluke Kalibrierung ............... 1 Sicherheitsinformationen ............... 2 Symbole ....................3 Der Handbuchsatz für das Produkt ............3 Technische Daten ................. 4 Kontrollspezifikationen ................5 PM200-Module .................. 6 PM600-Module .................. 7 Auspacken des Produkts ............... 8 Aufstellung des Produkts ............... - Seite 4 6270A Bedienungsanleitung Schrittweise Regulierung des Drucks ..........35 Druckregulierung mit dem Jog-Rad ........... 36 Entlüften und Abbruch ............... 36 Druckmessung ................... 37 Einstellungen für die Reglerkonfiguration..........38 Reglermodi ..................38 Dynamischer Druckregelmodus ............38 Statischer Druckregelmodus ............. 39 Regelgrenze (nur bei statischer Regelung) ........40 Stabilitätsgrenze (nur bei statischer Regelung) .........
- Seite 5 Tabellen Tabelle Titel Seite Symbole ....................3 Standardausrüstung .................. 8 Bei Fluke Kalibrierung erhältliche Netzsteckertypen ......... 10 Rückseitige Druckanschlusssysteme ............15 Menü ......................21 Menü ......................23 Merkmale der Vorderseite ................. 25 Merkmale der Rückseite ................27 Hauptmenü ....................30 Reglerkonfiguration ...................
- Seite 6 6270A Bedienungsanleitung...
- Seite 7 Abbildungsverzeichnis Abbildung Titel Seite Verfügbare Netzsteckertypen ..............10 Moduleinschub ..................11 PMM-Installation ..................13 PCM-Installation ..................14 Hauptbildschirm ..................29 Beispiel für dynamischen Druckregelmodus ..........38 Beispiel für statischen Druckregelmodus ..........39 Kopfhöhenkorrektur ................... 44 Schraubadapter für Messgerät ..............49 Verbinden der Baugruppe mit dem Test-Anschluss ........
- Seite 8 6270A Bedienungsanleitung...
-
Seite 9: Einführung
Druckregelmodul (PCM) zur Regelung des Ausgabedrucks verwendet. Das Touchscreen-Display besitzt eine mehrsprachige Benutzeroberfläche. Weitere Informationen finden Sie unter Menü „Geräteeinstellen“. Kontakt zu Fluke Kalibrierung Zur Kontaktaufnahme mit Fluke Kalibrierung rufen Sie bitte eine der folgenden Telefonnummern an: • Technischer Support USA: + 1-877-355-3225 •... -
Seite 10: Sicherheitsinformationen
6270A Bedienungsanleitung Sicherheitsinformationen Warnung kennzeichnet Situationen und Aktivitäten, die für den Anwender gefährlich sind. Vorsicht kennzeichnet Situationen und Aktivitäten, durch die das Produkt oder die zu prüfende Ausrüstung beschädigt werden können. Warnungen Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten: •... -
Seite 11: Symbole
Kalibrierung bestellt werden) • 6270A Programmierhandbuch (auf der beiliegenden CD-ROM; alternativ kann eine gedruckte Fassung zum Kauf über die Serviceabteilung von Fluke Kalibrierung bestellt werden) Die Bestellinformationen finden Sie im Katalog von Fluke Kalibrierung, oder wenden Sie sich an die Verkaufsvertretung von Fluke Kalibrierung. Siehe Kontakt zu Fluke Kalibrierung Dieses Handbuch enthält umfassende Informationen zur Installation und zur... -
Seite 12: Kalibrierungs- Und Reparaturinformationen
Kalibrierungs- und Reparaturinformationen Sollte das Produkt während der Garantiezeit kalibriert oder repariert werden müssen, wenden Sie sich an ein autorisiertes Service-Center von Fluke Kalibrierung, um weitere Einzelheiten zu besprechen (siehe Kontakt zu Fluke Kalibrierung). Halten Sie bitte alle erforderlichen Produktinformationen bereit, z. -
Seite 13: Kontrollspezifikationen
Pressure Controller/Calibrator Kontrollspezifikationen Abmessungen Höhe ........... 147 mm (5,25 Zoll) Breite........... 452 mm (17,79 Zoll) Tiefe ............ 488 mm (19,2 Zoll) Einbauabmessungen ......3U-19-Zoll-Rack Druckgrenzen Versorgungsanschluss ...... 23 MPa (3300 psi) relativ Testanschluss ........20 MPa (3000 psi) absolut Referenzanschluss ......115 kPa (17 psi) absolut Lüftungsanschluss ...... -
Seite 14: Pm200-Module
6270A Bedienungsanleitung PM200-Module Messbereich (Britisches Unsicherheit Modell Bereich (SI-Einheiten) Messmodus Maßsystem) (% FS) PM200-BG2.5K -2,5 kPa bis 2.5 kPa -10 inH₂0 bis 10 inH₂0 Relativ 0,20 % PM200-BG35K -35 kPa bis 35 kPa -5 psi bis 5 psi Relativ 0,05 %... -
Seite 15: Pm600-Module
Pressure Controller/Calibrator Kontrollspezifikationen PM600-Module Messbereich Messbereich Messbereich Messbereich Relative Schwellenwert Addition Relativmodus Absolutmodus Relativmodus Absolutmodus Unsicherheit Unsicherheit Absolutmodus Modell (Britisches (Britisches (SI-Einheiten) (SI-Einheiten) (% Messwert) (% Spanne) (% Skalenendwert) Maßsystem) Maßsystem) PM600- -15 kPa bis -60 inH₂0 bis 0,01 % 0,003 % BG15K 15 kPa... -
Seite 16: Auspacken Des Produkts
Überprüfen Sie, ob alle in Tabelle 2 aufgeführten Teile vorhanden sind und keine sichtbaren Schäden aufweisen. Sollte es erforderlich sein, dass Produkt einzuschicken, verwenden Sie dazu bitte den Original-Versandbehälter. Informationen dazu, wie Sie einen neuen Versandbehälter anfordern können, finden Sie unter Kontakt zu Fluke Kalibrierung. Tabelle 2. Standardausrüstung Modell- oder Teilenummer... -
Seite 17: Aufstellung Des Produkts
Pressure Controller/Calibrator Aufstellung des Produkts Aufstellung des Produkts Warnungen Zur Vermeidung von Stromschlag, Brand oder Verletzungen den Zugang zum Netzkabel des Produkts nicht einschränken. Das Netzkabel dient als Trennvorrichtung vom Stromnetz. Wenn der Zugang zum Netzkabel durch den Rahmeneinbau behindert ist, muss beim Einbau ein gut erreichbarer Netztrennschalter mit geeigneter Spezifikation vorgesehen werden. -
Seite 18: Mit Dem Stromnetz Verbinden
Zum Lieferumfang gehört ein passender Netzstecker für das Land, in dem das Produkt gekauft wurde. Sollte ein anderer Steckertyp erforderlich sein, schauen Sie sich Tabelle 3 und Abbildung 1 an. Dort finden Sie die von Fluke Kalibrierung erhältlichen Netzsteckertypen. Tabelle 3. Bei Fluke Kalibrierung erhältliche Netzsteckertypen... -
Seite 19: Zugriff Auf Den Moduleinschub
Pressure Controller/Calibrator Zugriff auf den Moduleinschub Zugriff auf den Moduleinschub Installieren Sie vor der Inbetriebnahme des Produkts das Druckregelmodul (PCM) und das bzw. die Druckmessmodule (PMM). Installieren Sie die Module im Moduleinschub, nachdem Sie das Produkt an seinem vorgesehenen Platz eingebaut bzw. -
Seite 20: Pmm-Installation
6270A Bedienungsanleitung PMM-Installation Die Druckmessmodule (PMMs) werden in einer eigenen Verpackung geliefert. Sie können bei ein- oder ausgeschaltetem Produkt installiert werden. Die PMMs können in beliebiger Reihenfolge installiert werden, ohne dass die nicht verwendeten Modulschächte belegt werden müssen. Wenn die Gehäusefront geöffnet ist, werden nach Anschluss eines Moduls zugehörige Informationen wie... -
Seite 21: Pmm-Installation
Pressure Controller/Calibrator PMM-Installation 8. Wiederholen Sie den Vorgang, bis Sie alle gewünschten PMMs und BRMs installiert haben. 9. Schließen Sie die Gehäusefront, und verriegeln Sie sie. huo011.eps Abbildung 3. PMM-Installation... -
Seite 22: Pcm-Installation
6270A Bedienungsanleitung PCM-Installation Je nachdem, wie Ihre Bestellung erfolgt ist, ist das PCM bereits installiert oder wird getrennt verpackt geliefert. Zur Installation eines PCM: Vorsicht Vermeiden Sie es, die Module fallen zu lassen. Dies könnte zu einer Beschädigung der Sensoren im Inneren der Module führen. -
Seite 23: Barometrisches Referenzmodul (Brm)
Pressure Controller/Calibrator Barometrisches Referenzmodul (BRM) Barometrisches Referenzmodul (BRM) Für absolute Messungen muss ein barometrisches Referenzmodul (BRM) installiert werden, es sei denn, das PMM besitzt eine eigene barometrische Referenz (siehe PMM-Spezifikationen). Nach der Installation eines BRM steht der absolute Messmodus zur Verfügung (siehe Messmodi). Das BRM kann genau wie ein PMM in jedem der freien Modulschächte installiert werden. -
Seite 24: Supply-Anschluss
Der SUPPLY-Druckanschluss muss wie in den Spezifikationen angegeben an eine geregelte Zufuhr für saubere, trockene Luft bzw. Stickstoff angeschlossen werden. Fluke Kalibrierung empfiehlt Rohrmaterial mit einem Innendurchmesser von mindestens 3 Millimetern (1/8 Zoll) und entsprechender Druckfestigkeit. Verbinden Sie die Druckluftversorgung mit dem SUPPLY-Anschluss auf der Geräterückseite. -
Seite 25: Exhaust-Anschluss (Ggf. Vakuumpumpe)
Gas durch den EXHAUST-Anschluss am Produkt. • Beim Herunterregeln des Drucks entweicht Gas durch den EXHAUST-Anschluss. Dieser Gasstrom könnte die Kapazität der Vakuumpumpe übersteigen. Wenn Sie mit höheren Drücken arbeiten, empfiehlt Fluke Kalibrierung, die Vakuumpumpe abzuschalten und mit einem automatischen Entlüftungsventil auszustatten. -
Seite 26: Test-Anschluss
6270A Bedienungsanleitung TEST-Anschluss Zu testende Druckinstrumente und -geräte werden an den TEST-Anschluss angeschlossen. Das für die Verbindung zwischen Test-Anschluss und Lastvolumen verwendete Rohrmaterial sollte einen Innendurchmesser von mindestens >3 mm (1/8 inch) aufweisen. Die Rohrlänge darf bei minimalem Innendurchmesser höchstens 5 m (15 Fuß) betragen. -
Seite 27: Vent-Anschluss
Pressure Controller/Calibrator Druckanschlusssystem auf der Rückseite prüfende Druckgerät. Um diese Änderungen unter Kontrolle zu halten, empfiehlt Fluke Kalibrierung, den Referenzanschluss (auch als „test-test minus“ oder „low port“ bezeichnet, aller relevanter Geräte mit dem REF-Anschluss des Produkts zu verbinden. Der REF-Anschluss kann bei allen Anwendungen, bei denen die Testdauer vergleichsweise kurz ist, gegen die Atmosphäre abgedichtet werden. -
Seite 28: Reglerkonfiguration (Setup-Menü)
6270A Bedienungsanleitung Reglerkonfiguration (Setup-Menü) Legen Sie bei Inbetriebnahme des Produkts die Benutzereinstellungen über das Setup-Menü fest. Tippen Sie auf dem Hauptbildschirm auf SETUP. Das Setup- Menü wird angezeigt. Setup-Menü Das Setup-Menü besitzt die folgenden Untermenüs: Messeinstellungen – In diesem Menü finden Sie Optionen und Parameter für die Druckmessung. -
Seite 29: Menü „Gerätekonfiguration
Pressure Controller/Calibrator Reglerkonfiguration (Setup-Menü) Menü „Gerätekonfiguration“ Tippen Sie zum Festlegen der Benutzereinstellungen im Menü Geräteeinstellen auf die Registerkarte Gerätekonfiguration. Das Menü Gerätekonfiguration wird angezeigt. Die einzelnen Abschnitte im Menü Gerätekonfiguration werden in Tabelle 5 erläutert. Hinweis Zum Ändern der Parameter Datum / Zeit und Sicherheit ist ein Passwort erforderlich. - Seite 30 Geben Sie das aktuell gültige Passwort über das Ziffernfeld ein. Verwenden Sie den Befehl CAL_PASSWD, wenn Sie das Passwort über die Remote-Schnittstelle ändern möchten. Hinweis Geht das neue Passwort verloren, wenden Sie sich an den Kundendienst von Fluke Kalibrierung. Sie erhalten von uns ein neues Passwort.
-
Seite 31: Menü „Remote-Einstellungen
Pressure Controller/Calibrator Reglerkonfiguration (Setup-Menü) Menü „Remote-Einstellungen“ Im Menü Remote-Einstellungen können Sie die Einstellungen für die USB-, GPIB-, RS-232- und Ethernet-Schnittstellen ändern. Weitere Informationen zu den vorhandenen Schnittstellen erhalten Sie in Tabelle 6. Tabelle 6. Menü „Remote-Einstellungen“ Registerkarte Beschreibung In diesem Menü können Sie für die Remote-Schnittstelle (Remote IF) zwischen Computer oder Terminal wechseln. - Seite 32 6270A Bedienungsanleitung Tabelle 6. Menü „Remote-Einstellungen“ (Fortsetzung) Registerkarte Beschreibung Auf dieser Registerkarte können Sie die Installation eines Kontaminationsschutzsystems (CPS) konfigurieren. Weitere Informationen finden Sie unter Kontaminationsschutzsystem (CPS). Menü Über dieses Menü können Sie überprüfen, ob ein Absperrventil auf dem „Absperrventil“...
-
Seite 33: Merkmale Der Vorderseite
Pressure Controller/Calibrator Merkmale der Vorderseite Merkmale der Vorderseite Dieser Abschnitt dient als Referenz für die Funktionselemente auf der Vorder- und Rückseite des Geräts und für die Touchscreen-Benutzeroberfläche. Die Bedienelemente der Vorderseite (mit allen Steuerelementen, Displays, Anzeigen und Anschlüssen) werden in Tabelle 7 dargestellt und erklärt. Tabelle 7. - Seite 34 6270A Bedienungsanleitung Tabelle 7. Funktionen des Bedienfelds (Forts.) Beschreibung Das Jog-Rad dient zur Feinjustierung des anliegenden Drucks. Wird es gedreht, wird der anliegende Druck auf Grundlage der Messauflösung beginnend mit der letzten Dezimalstelle geändert. Weitere Information finden Sie unter Messauflösung. Das Einstellen des Drucks mit dem Jog-Rad ist in jedem Modus ...
-
Seite 35: Merkmale Der Rückseite
Pressure Controller/Calibrator Merkmale der Rückseite Merkmale der Rückseite Die Merkmale der Rückseite (einschließlich aller Anschlüsse, Buchsen und Stecker) werden in Tabelle 8 dargestellt. Tabelle 8. Merkmale der Rückseite huo009.eps Beschreibung Diese Eingänge dienen dem Anschluss von Druckschaltern, die getestet werden sollen. Siehe Schaltertest. ... - Seite 36 6270A Bedienungsanleitung Tabelle 8. Merkmale der Rückseite (Forts.) Beschreibung IEEE-488.2-Schnittstelle für Remote-Betrieb. Ausführliche Informationen zum Remote-Betrieb finden Sie im Programmierhandbuch. IEEE-488-Anschluss RS-232-Schnittstelle für Remote-Betrieb. Ausführliche Informationen zum Remote-Betrieb finden Sie im Programmierhandbuch. RS-232-Anschluss Ein geerdeter dreipoliger Anschluss zum Einstecken des Netzkabels.
-
Seite 37: Einschalten Des Produkts
Pressure Controller/Calibrator Einschalten des Produkts Einschalten des Produkts Zum Einschalten des Produkts muss sich der Hauptnetzschalter in der EIN- Position „(I)“ befinden. Der Hauptnetzschalter befindet sich von vorne gesehen links auf der Geräterückseite. Nach dem Betätigen des Hauptnetzschalters dauert es ca. 50 Sekunden, bis der Einschaltvorgang abgeschlossen ist. Drücken Sie ... -
Seite 38: Hauptmenü
Anzeige/Name Funktion Druckmessung Zeigt den vom aktiven PMM gemessenen Druckwert an. Zeigt an, ob der Controller für den Remote-Betrieb mit einem PC verbunden ist. Siehe 6270A Programmierhandbuch für weitere Informationen. Lokal/Remote Hinweis Im Remote-Modus wird das vordere Bedienfeld automatisch gesperrt, um unbeabsichtigte Änderungen auszuschließen. - Seite 39 Pressure Controller/Calibrator Hauptmenü Tabelle 9. Hauptmenü (Fortsetzung) Anzeige/Name Funktion Zeigt die Messunsicherheit auf Grundlage der Unsicherheit des Messunsicherheit aktiven PMMs und der Einstellungen im Menü „Unsicherheit“ an. Zeigt den aktiven Messmodus an. Der Messmodus lässt sich hier Messung über ein Untermenü ändern. Unterstützte Modi: Absolut, Relativ und ...
-
Seite 40: Reglerkonfiguration
6270A Bedienungsanleitung Tabelle 10. Reglerkonfiguration hvz012.eps Anzeige/Name Funktion Die Anstiegsrate ist ein vom Benutzer einstellbarer Anstiegsrate Kontrollparameter, über den festgelegt werden kann, wie schnell der Druck auf den Sollwert geregelt wird. Diese Option wird nur zusammen mit dem statischen Reglermodus Regelgrenze verwendet. -
Seite 41: Diagramm
Pressure Controller/Calibrator Hauptmenü Tabelle 11. Graph (Diagramm) hvz014.eps Anzeige/Name Funktion Skalierbares Diagramm, das den aktuellen Druck und den Graph (Diagramm) Druckverlauf für bis zu 96 Stunden lang anzeigt. Dieses Diagramm dient nur zu Informationszwecken und kann nicht gespeichert werden. Zoom-Tasten ... -
Seite 42: Aufgaben
6270A Bedienungsanleitung Tabelle 12. Aufgaben hvz013.eps Anzeige/Name Funktion Öffnet ein Menü, in dem Sie eine Dichtheitsprüfung für das System Dichtheitsprüfung konfigurieren und ausführen können. Siehe Dichtheitsprüfung. Vorprogrammierte Aufgabe, um den Totbereich eines Druckschalters Schaltertest zu testen. Öffnet ein Menü, in dem Sie einen UUT konfigurieren und ... -
Seite 43: Betrieb
Pressure Controller/Calibrator Betrieb Betrieb In diesem Abschnitt werden die Druckreglereinstellungen des Produkts erläutert. Betriebsmodi Das Produkt besitzt drei verschiedene Betriebsmodi: Regeln, Messen und Entlüften. Reglermodus – Im Reglermodus findet eine aktive Regulierung des Drucks anhand des eingestellten Sollwerts statt. Das Produkt hält den Druck nach den Vorgaben des aktiven Reglermodus in der Nähe des Sollwerts (siehe Reglermodi). -
Seite 44: Druckregulierung Mit Dem Jog-Rad
6270A Bedienungsanleitung Druckregulierung mit dem Jog-Rad Die Jog-Rad-Funktion wird meist verwendet, wenn mechanische Druckmessgeräte wie z. B. Messuhren kalibriert werden sollen und der Benutzer den Druck ändern möchte, bis der Zeiger auf einen der Hauptziffernstriche der Messuhr zeigt. Der Benutzer kann dann die höhere Auflösung auf dem Calibrator ablesen, um den tatsächlichen Druck zu ermitteln, wenn der Zeiger der Messuhr... -
Seite 45: Druckmessung
Pressure Controller/Calibrator Betrieb Druckmessung Eine visuelle Anzeige auf der Benutzeroberfläche (die „Bereitschaftsanzeige“), die angibt, wenn der Druck für eine Messung stabil genug ist. Tabelle 13 enthält eine Liste von Messindikatoren mitsamt Erläuterung. Damit „Bereit“ angezeigt wird, darf die Druckänderungsrate die Stabilitätsgrenze nicht überschreiten, und der Druck muss innerhalb des Haltelimits für den aktiven Druckregelmodus liegen Tabelle 13. -
Seite 46: Einstellungen Für Die Reglerkonfiguration
6270A Bedienungsanleitung Einstellungen für die Reglerkonfiguration. In diesem Abschnitt werden die Druckreglereinstellungen des Produkts erläutert. Einige dieser Einstellungen sind auch über den Hauptbildschirm abrufbar, die komplette Reglerkonfiguration finden Sie jedoch im Setup-Menü. Reglermodi Zur Druckregulierung sind zwei verschiedene Reglermodi vorhanden: •... -
Seite 47: Statischer Druckregelmodus
Pressure Controller/Calibrator Einstellungen für die Reglerkonfiguration. Bei einem Solldruck von 2.000 psi beträgt das obere und untere Haltelimit jeweils 2 psi (2.000 psi x 0,1 % = 2 psi). Der Druck wird folglich zwischen 1998 und 2002 psi stabil gehalten. Statischer Druckregelmodus Im statischen Regelmodus wird der Druck auf einen Wert hinaufgeregelt, der geringfügig oberhalb des Solldrucks liegt, dann wird die aktive Druckregelung... -
Seite 48: Regelgrenze (Nur Bei Statischer Regelung)
Änderungsgeschwindigkeit des Drucks. Das Gerät regelt diesen Druck mit minimaler Überschreitung in eine große Vielzahl externer Volumina bei der höchsten Anstiegsrate. Für die meisten Anwendungen empfiehlt Fluke Kalibrierung, die Anstiegsrate auf den Maximalwert einzustellen. Dies gewährt die höchste Regelgeschwindigkeit, ohne die Parameter Überschreitung oder Regelungsstabilität zu gefährden. -
Seite 49: Einheit Und Benutzerdefinierte Einheiten
Pressure Controller/Calibrator Einstellungen für die Druckmessung Einheit und benutzerdefinierte Einheiten Das Produkt bietet eine Vielzahl unterschiedlicher, wählbarer physikalischer Standardeinheiten, die für die allermeisten Kalibrierungsanwendungen ausreichen. In Tabelle 14 finden Sie eine Auflistung der im Gerät vorkonfigurierten Standardeinheiten. Tippen Sie zum Auswählen einer Einheit auf Setup>Messeinstellungen>Einheit, und wählen Sie dann die gewünschte Einheit aus. -
Seite 50: Messmodi
6270A Bedienungsanleitung Messmodi Das Gerät bietet drei verschiedene Messmodi: Absolut, Relativ und Tara: Absoluter Modus – Die Messung des absoluten Drucks bezieht sich auf ein perfektes Vakuum. Der Nullpunkt des Drucks stellt ein perfektes Vakuum dar. Bestimmte PMM-Bereiche sind systembedingt für den absoluten Messmodus geeignet. -
Seite 51: Modulauswahl
Pressure Controller/Calibrator Einstellungen für die Druckmessung Modulauswahl Das Gerät wählt das aktive Druckmessmodul auf die folgenden Arten aus: Auto – Dies ist die Standardeinstellung. Das Produkt wählt das Modul mit dem kleinsten Druckbereich aus, der zur Messung des aktuellen Drucks ausreicht. Schnell –... -
Seite 52: Atmosphäre
6270A Bedienungsanleitung Atmosphäre Wählen Sie die barometrische Referenz entweder manuell aus, oder geben Sie einen barometrischen Wert von einer externen Quelle über das Menü Atmosphäre ein (Setup-Menü>Messeinstellungen>Atmosphäre). Wenn ein Barometermodul installiert ist, wählt das Gerät dieses standardmäßig als barometrische Referenz aus. Zum Ändern der barometrischen Referenz, wählen Sie das Modul und die Einheit aus dem Menü... -
Seite 53: Aufgaben
Pressure Controller/Calibrator Aufgaben Aufgaben Aufgaben sind vorprogrammierte Routinefunktionen, mit denen sich gängige Tests und Abläufe schnell ausführen lassen. Folgende Aufgaben stehen zur Verfügung: Dichtheitsprüfung, Schaltertest, Vorbelasten, CPS Reinigung und CPS Spülen. Hinweis CPS-Aufgaben sind ausgegraut und deaktiviert, wenn das CPS in den Einstellungen nicht aktiviert wurde. -
Seite 54: Schaltertest
6270A Bedienungsanleitung Schaltertest Zum Testen eines Druckschalters: 1. Öffnen Sie dass SETUP-Menü. 2. Verbinden Sie den Prüfling (UUT) mit den Anschlussbuchsen für den Schaltertest auf der Geräterückseite. Verbinden Sie die Anschlussklemme am Druckschalter mit den Kontakten (spannungsfrei und trocken). Die Polarität der Anschlüsse spielt keine Rolle. -
Seite 55: Spülen (Bei Installation Eines Cps)
Pressure Controller/Calibrator Kontaminationsschutzsystem (CPS) Spülen (bei Installation eines CPS) Beim Spülen werden die Rohrleitungen des Testsystems unter Druck gesetzt und entlüftet. Wenn Sie eine Verunreinigung durch Partikel oder Flüssigkeiten erwarten, ist es empfehlenswert, die Systemspülung vorzunehmen, bevor eine Kalibrierung ausgeführt wird. Das Gerät garantiert bei jedem Vorgang die erforderliche Reinheit, Schmutzpartikel lassen sich jedoch bei einem relativ niedrigen Spüldruck am einfachsten entfernen. -
Seite 56: Installation Des Cps
6270A Bedienungsanleitung Installation des CPS Zur Installation des CPS: 1. Positionieren Sie das CPS auf einer festen Unterlage in der Nähe des Geräts. Das CPS ist schwer genug, um sicher auf einem Prüftisch zu stehen, kann aber auch festgeschraubt werden. -
Seite 57: Schraubadapter Für Messgerät
Pressure Controller/Calibrator Inbetriebnahme des CPS gjn006.bmp Abbildung 9. Schraubadapter für Messgerät 2. Schrauben Sie die Baugruppe ENTGEGEN DES UHRZEIGERSINNS auf den Test-Anschluss auf, siehe Abbildung 10. -
Seite 58: Verbinden Der Baugruppe Mit Dem Test-Anschluss
6270A Bedienungsanleitung Hinweis Ein Anziehen von Hand reicht aus. Stellen Sie sicher, dass die untere Versiegelungsfläche mit dem O-Ring am Test-Anschluss Kontakt hat. gjn007.bmp Abbildung 10. Verbinden der Baugruppe mit dem Test-Anschluss 3. Um die Ausrichtung des Messgeräts zu ändern, halten Sie den Adapter fest, und drehen Sie das Gerät dann ENTGEGEN DES UHRZEIGERSINNS, siehe... -
Seite 59: Prüfanschlusseingang
Pressure Controller/Calibrator Inbetriebnahme des CPS 4. Halten Sie das Gerät fest, während Sie den Adapter ENTGEGEN DES UHRZEIGERSINNS auf den O-Ring festschrauben, siehe Abbildung 12. gjn010.bmp Abbildung 12. Messgerät festschrauben Prüfanschlusseingang Bei Geräten mit einem 1/8-Zoll-BSP- oder NPT-Montagegewinde liegt der Gewindedurchmesser sehr nahe am effektiven Dichtungsdurchmesser des O-Rings am Test-Anschluss. -
Seite 60: Verbindung Zum Cps Trennen
3865195 Test-Anschluss 4542465 Verwenden Sie zur Kalibrierung von Einbaumessgeräten mit rückwärtigen Druckanschlüssen einen Winkeladapter wie den Fluke P5543. Das Gerät übernimmt den Betrieb des CPS, ohne dass ein Eingreifen des Bedieners erforderlich ist. Verbindung zum CPS trennen Wenn Sie die Verbindung zum CPS trennen, sollten Sie unbedingt sicherstellen, dass das System entlüftet ist, und das CPS dann in den Einstellungen... -
Seite 61: Konfigurieren Der Treiber
Pressure Controller/Calibrator Konfigurieren der Treiber Konfigurieren der Treiber Aktivieren Sie das CPS und/oder Absperrventil über das Menü Geräteeinstellen (Setup>Geräteeinstellen). Für beide sind geeignete pneumatische und elektrische Anschlüsse erforderlich. Tippen Sie auf die Registerkarte Externe 24V, um den Status der externen Treiber anzuzeigen bzw. einzustellen. Tippen Sie auf die Registerkarte Absperrventil, um das Absperrventil einzurichten. - Seite 62 6270A Bedienungsanleitung Bei diesen Primärfunktionen wird der Magnetstellantrieb moduliert, um die Leistungsaufnahme während des Dauerbetriebs zu verringern. Abbildung 16 zeigt den Status der Treiber. • „Ein“ wird durch eine hellgrün leuchtende Anzeige signalisiert (DRV3) • „Aus“ wird durch eine dunkelgrüne Anzeige signalisiert (DRV1, DRV2, DRV4) hvz011.jpg...
-
Seite 63: Elektrische Anschlüsse Für Die Treiber
Pressure Controller/Calibrator Konfigurieren der Treiber Elektrische Anschlüsse für die Treiber Das CPS arbeitet mit zwei Magnetstellantrieben, die mit den Buchsen DRV1 und DRV2 am Gerät verbunden werden. Weitere Informationen zum CPS finden Sie unter Kontaminationsschutzsystem (CPS). In Abbildung 17 wird gezeigt, wie externe Komponenten an die Treiberbuchsen angeschlossen werden. -
Seite 64: Externes Absperrventil
6270A Bedienungsanleitung Externes Absperrventil Das Absperrventil isoliert das Gerät vom externen Test-Anschluss. Es wird mit dem Treiberanschluss DRV3 verbunden. Vergessen Sie nicht, das Absperrventil nach erfolgter Installation wie im vorigen Abschnitt beschrieben in der Benutzeroberfläche zu aktivieren. Das Absperrventil sitzt auf einem Winkelträger, der eine Reihe von Montagemöglichkeiten bietet:... -
Seite 65: Anschluss Des Externen Absperrventils
Pressure Controller/Calibrator Externes Absperrventil huo032.eps Abbildung 18. Anschluss des externen Absperrventils... -
Seite 66: Systemverkettung
4581266) enthält ein Absperrventil und die zugehörigen elektrischen Anschlüsse. Anschlussteile oder Schläuche sind nicht enthalten. Siehe Abbildung 0-19. Informationen zum Verkauf erhalten Sie direkt von Fluke Kalibrierung. Zum Einrichten des Systems: 1. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. - Seite 67 7. Installieren Sie die PMMs, falls Sie dies noch nicht erledigt haben. Hinweis Damit das verkettete System seine optimale Leistung erreicht, empfiehlt Fluke Kalibrierung die Druckbereiche zusammenhängend auf die verschiedenen Geräte zu verteilen, wobei das Hauptsystem die höchsten Druckbereiche abdecken sollte. Werden hohe und niedrige Druckbereiche unzusammenhängend auf die Geräte...
-
Seite 68: Bedienung
6270A Bedienungsanleitung hvz023.eps Abbildung 19. Verbindungen für die Systemverkettung Bedienung Die gesamte Bedienung des verketteten Systems erfolgt über das Hauptsystem, entweder über das vordere Bedienfeld oder per Remote-Betrieb. Es besteht kein Unterschied zur Bedienung eines einzelnen Geräts. Programme, Aufgaben, Diagnosen und andere Funktionen stehen auch im verketteten Betrieb zu Verfügung. -
Seite 69: Hauptsystem Und Hilfssysteme
Pressure Controller/Calibrator Bedienung hvz028.eps Abbildung 20. Hauptsystem und Hilfssysteme... -
Seite 70: Instandhaltung Und Pflege
Zustand des Geräts zu gewährleisten. Informationen zu weiterführenden Instandhaltung, z. B. zu Fehlerbehebung und Reparatur, finden Sie im 6270A Service-Handbuch. Dort finden Sie auch Informationen zu den Vorgehensweisen für die Kalibrierung. Weitere Informationen erhalten Sie unter Kontakt zu Fluke Kalibrierung. -
Seite 71: Reinigen Der Außenseite
Pressure Controller/Calibrator Instandhaltung und Pflege Tabelle 16. Ersatzsicherungen Sicherungsbeschreibung Fluke-Teilenummer FUSE 2A 250V LONGSB 5X20MM 2081170 huo027.eps Abbildung 21. Zugriff auf die Sicherung Reinigen der Außenseite Reinigen Sie das Gerät mit einem feuchten Tuch (Wasser oder eine milde Reinigungslösung). Nutzen Sie zur Reinigung keine aromatischen Kohlenwasserstoffe, Chlorlösungsmittel oder Flüssigkeiten auf Methanolbasis. -
Seite 72: Austausch Des Druckanschlusssystems
6270A Bedienungsanleitung Austausch des Druckanschlusssystems Das Druckanschlusssystem auf der Rückseite kann problemlos ausgetauscht werden, ohne die bestehenden Verbindungen trennen zu müssen. Wenn das Gerät beispielsweise in ein Racksystem eingebaut ist und zur Instandhaltung herausgenommen werden muss, kann das Druckanschlusssystem ausgebaut werden, ohne die bestehenden Verbindungen trennen zu müssen. -
Seite 73: Zurücksetzen Der Reglerkonfiguration
Pressure Controller/Calibrator Zurücksetzen der Reglerkonfiguration Zurücksetzen der Reglerkonfiguration Einige der Setup-Menüs verfügen über eine Schaltfläche, mit denen sich die Einstellungen im aktuellen Menü auf die Standardwerte zurücksetzen lassen. Beim Zurücksetzen werden nur die Einstellungen im aktuell angezeigten Menü zurückgesetzt. Dies ist hilfreich für die Fehlerbehebung für den Fall, dass Parameterwerte aus Versehen geändert wurden. -
Seite 74: Messung
6270A Bedienungsanleitung Messung Der Abschnitt „Messung“ liefert Informationen zu jedem der angeschlossenen PMMs: PMM – Name und Bereich des PMM. Druck – Der vom Fühler im PMM gemessene Druck. Temperatur – Die Temperatur im Inneren des PMM. Bei normalem Betrieb kann die Temperatur im Inneren des PMM um bis zu 5 °C höher als die... -
Seite 75: Remote Interface
Tabelle 17 enthält kleinere Probleme, die Sie selbst beheben können. Bei Problemen, die in diesem Abschnitt nicht behandelt werden, ist möglicherweise eine Instandhaltung durch unseren Kundendienst erforderlich. Weitere Informationen erhalten Sie unter Kontakt zu Fluke Kalibrierung. Tabelle 17. Fehlerbehebung Problem... - Seite 76 Stellen Sie sicher, dass die Gehäusevorderseite geschlossen geschlossen ist. Interner Türsensor Überprüfen Sie den Sensor. Schicken Sie das Gerät zur ausgefallen Reparatur an Fluke Kalibrierung ein. System im Remote- Betriebsmodus Vergewissern Sie sich, dass die Gehäusevorderseite Tür nicht geschlossen ist, der USB-Anschluss an der geschlossen Gehäusevorderseite einwandfrei funktioniert und das...
- Seite 77 Überprüfen Sie den Versorgungsdruck, führen Sie gering eine Dichtheitsprüfung durch Vergewissern Sie sich, dass der Test-Anschluss dicht Undichtheit ist. Ventile müssen Schicken Sie das Gerät zur Reparatur an Fluke Gerät erreicht gewartet werden Kalibrierung ein. Solldruck nicht Sollwert übersteigt den höchsten PMM- Installieren Sie ein PMM mit passendem Bereich.
-
Seite 78: Fehlercodes/Fehleranzeige
6270A Bedienungsanleitung Fehlercodes/Fehleranzeige Tritt bei Betrieb oder Bedienung des Geräts ein Fehler auf, wird auf dem Display eine Fehlermeldung angezeigt. Im Allgemeinen sind Fehler auf zwei verschiedene Arten von Ursachen zurückzuführen: • Fehlbedienung über das vordere Bedienfeld (z. B. Versuch, einen unzulässigen Modus auszuführen oder die Ausgangsanschlüsse zu... - Seite 79 Pressure Controller/Calibrator Fehlercodes/Fehleranzeige Tabelle 18. Fehlercodes und Fehlermeldungen (Fortsetzung) Fehlernummer Fehlermeldung Drucküberlastgrenze Drucküberlastgrenze von Gehäuse Automatische Entlüftung Geringer Versorgungsdruck Sensorverbindung Sensorkalibrierung verloren Nullung abgebrochen Werkseinstellungen verloren Kalibrierungsmodus erforderlich Warten auf Kalibrierung Druck zu hoch Magnetstellantrieb überhitzt Regelsensor außerhalb des Bereichs Reglerverbindung AutoTune fehlgeschlagen...
-
Seite 80: Durch Den Anwender Austauschbare Teile Und Zubehörteile
Zubehörteile für das Produkt. Außerdem stehen Services für die Geräteinstallation, Schulungen sowie Gold- und Silver-Instandhaltungspläne zur Verfügung. Weitere Informationen zu diesen Teilen und Zubehörkomponenten finden Sie unter Kontakt zu Fluke Kalibrierung. Tabelle 19. Durch den Anwender austauschbare Teile und Zubehörteile Fluke... - Seite 81 Y6270 RACKMONTAGESATZ, 19-ZOLL, 3U CASE-6270 Kunstoffgehäuse, 6270A inkl. CPS CASE-PMM Kunstoffgehäuse, 3 PMM-Module PK-6270-NPT Anschlussteile und Leitungen (Satz), 6270A NPT PK-6270-BSP Anschlussteile und Leitungen (Satz), 6270A BSP PK-6270-7/16 Anschlussteile und Leitungen (Satz), 6270A 7/16-20 PMM-CAL-KIT-20M Kalibriersatz für Druckmessmodul, 20 MPa (3.000 psi) CPS-20M Kontaminationsschutzsystem 20 MPa (3.000 psi)
- Seite 82 6270A Bedienungsanleitung...
