BLINK 868
4-KANAL SENDER ZUM EINBAU
Betriebsanleitung
ALLGEMEINE INFORMATIONEN
Das Gerät ist für den Einbau in alle Fahrzeugtypen konzipiert. Unter Verwendung vorhandener Stromkreise (z. B.
Ampeln) ermöglicht es diskret und einfach per Funk die Steuerung ausgewählter Geräte. Die Einschaltmethode hängt
ausschließlich von den individuellen Bedürfnissen und der Erfindung des Benutzers ab. Der BLINK 868 Sender kann auch in
jeden Alarm, jede Türautomatisierung oder intelligente Hausinstallation integriert werden, die mit einem Empfänger der
Serie DTM868MHz ausgestattet ist.
Der Sender kann direkt an das Führungselement in der Anlage angeschlossen werden, wie z. B.
Niederspannungslampe, Sirene, etc. Das wasserdichte Gehäuse bietet volle Freiheit bei der Wahl des Aufstellungsortes des
Gerätes, und die Metallhalterung garantiert eine solide Befestigung.
TECHNISCHE UND LEISTUNGSDATEN
4
Eingang (Steuerung)
4
Anzahl der Kanäle
4
Frequenz
4
Maximale Reichweite
4
Effektive Strahlungsleistung
4
Wechselcode System
4
Betriebstemperatur
4
Schutzart
4
Abmessung ohne/mit Griff
4
Gewicht
4
Bestandteil des Systems
des Betriebs des Funksenders
Befestigungsloch
Ø6,5mm
GND (0V)
Eingang
(Steuerung)
+6...30VDC
6...30V DC
4
868 Mhz
bis zu 200m
bis zu 10Mw
104 bit IRS
-20°C/+55°C
IP-66
31x31x42mm / 31x31x62mm
40g
DTM868MHz
LED zur Anzeige
Schwarze Leitungsdraht
Roter Leitungsdraht

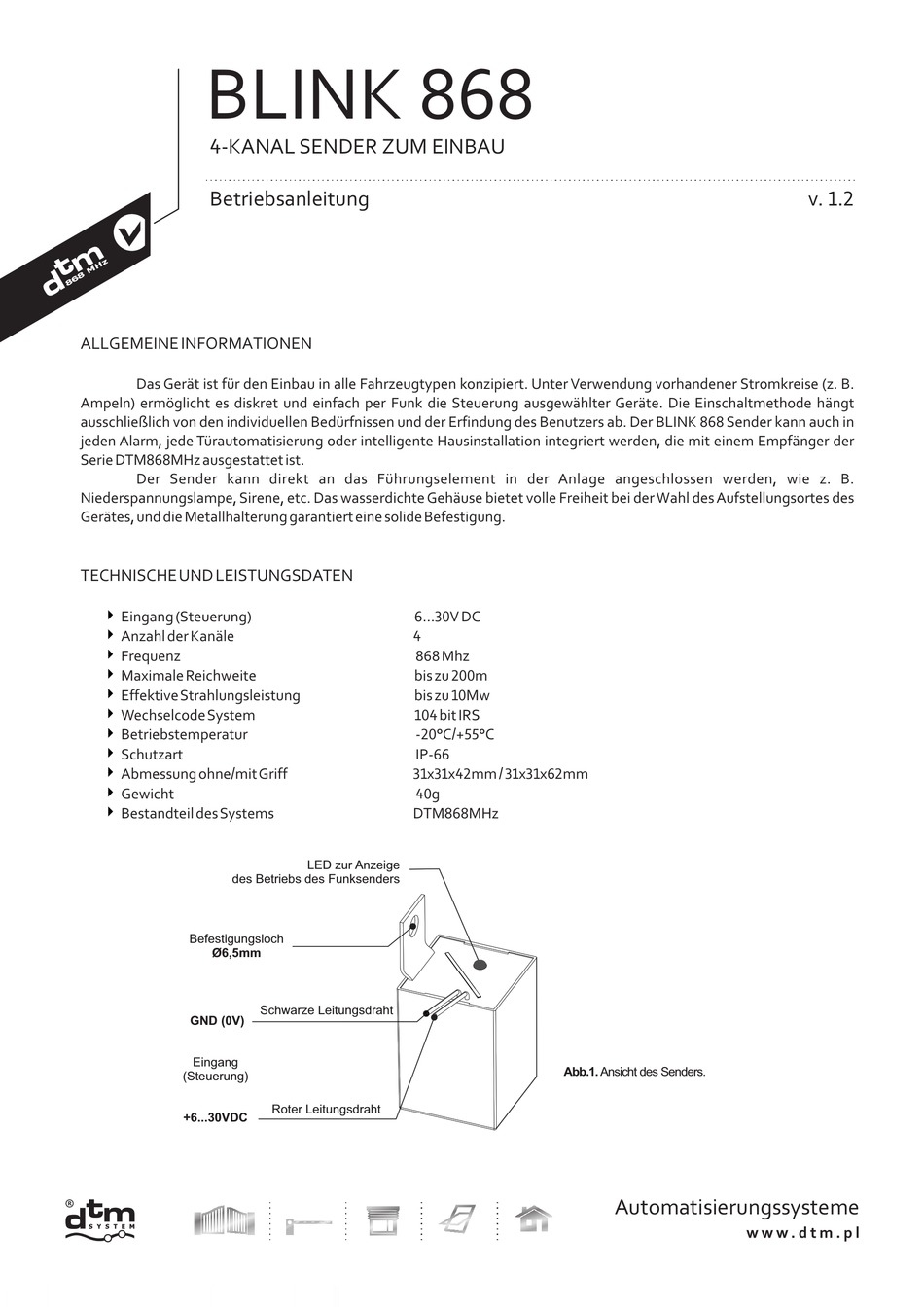

Abb.1. Ansicht des Senders.
Automatisierungssysteme
v. 1.2
Verwandte Anleitungen für DTM System BLINK 868
Inhaltszusammenfassung für DTM System BLINK 868
- Seite 1 Ampeln) ermöglicht es diskret und einfach per Funk die Steuerung ausgewählter Geräte. Die Einschaltmethode hängt ausschließlich von den individuellen Bedürfnissen und der Erfindung des Benutzers ab. Der BLINK 868 Sender kann auch in jeden Alarm, jede Türautomatisierung oder intelligente Hausinstallation integriert werden, die mit einem Empfänger der Serie DTM868MHz ausgestattet ist.
- Seite 2 Die Sicherung und die entsprechende Steckdose sind nicht im Lieferumfang enthalten. Das Steuersignal der Automatik sollte an zwei BLINK 868 Senderleitungen (rote Leitung +6. . . 30VDC, schwarze 0V) angeschlossen werden. Ein Beispiel für ein Schaltplan, das den Anschluss des BLINK 868-Senders zeigt, ist in Abbildung 2 unten dargestellt.
- Seite 3 Automatisierungssysteme Ein kurzer Impuls entspricht einem kurzen Druck auf die Taste 1 Zwei kurze Impulse entsprechen einem kurzen Druck auf die Taste 2 Drei kurze Impulse entsprechen einem kurzen Druck auf die Taste 3 Vier kurze Impulse entsprechen einem kurzen Druck auf die Taste 4 Nummerierung der VICTORY Handsender ein langer Impuls entspricht dem Halten der Tastennummer 1...
- Seite 4 Erdressourcen länger aufrecht zu erhalten sowie der Umweltzerstörung vorzubeugen. GARANTIEBEDINGUNGEN Der Hersteller DTM System übergibt funktionsfähige und nutzungsbereite Geräte. Der Hersteller erteilt eine Garantie von 24 Monaten nach Einkaufsdatum vom Endkunden gerechnet. Die Garantiezeit wird auf Basis von Garantieblomben des Herstellers, die an jedem Erzeugnis angebracht werden, festgelegt.
