Hetronic ERGO F-V2 Technische Dokumentation Seite 6

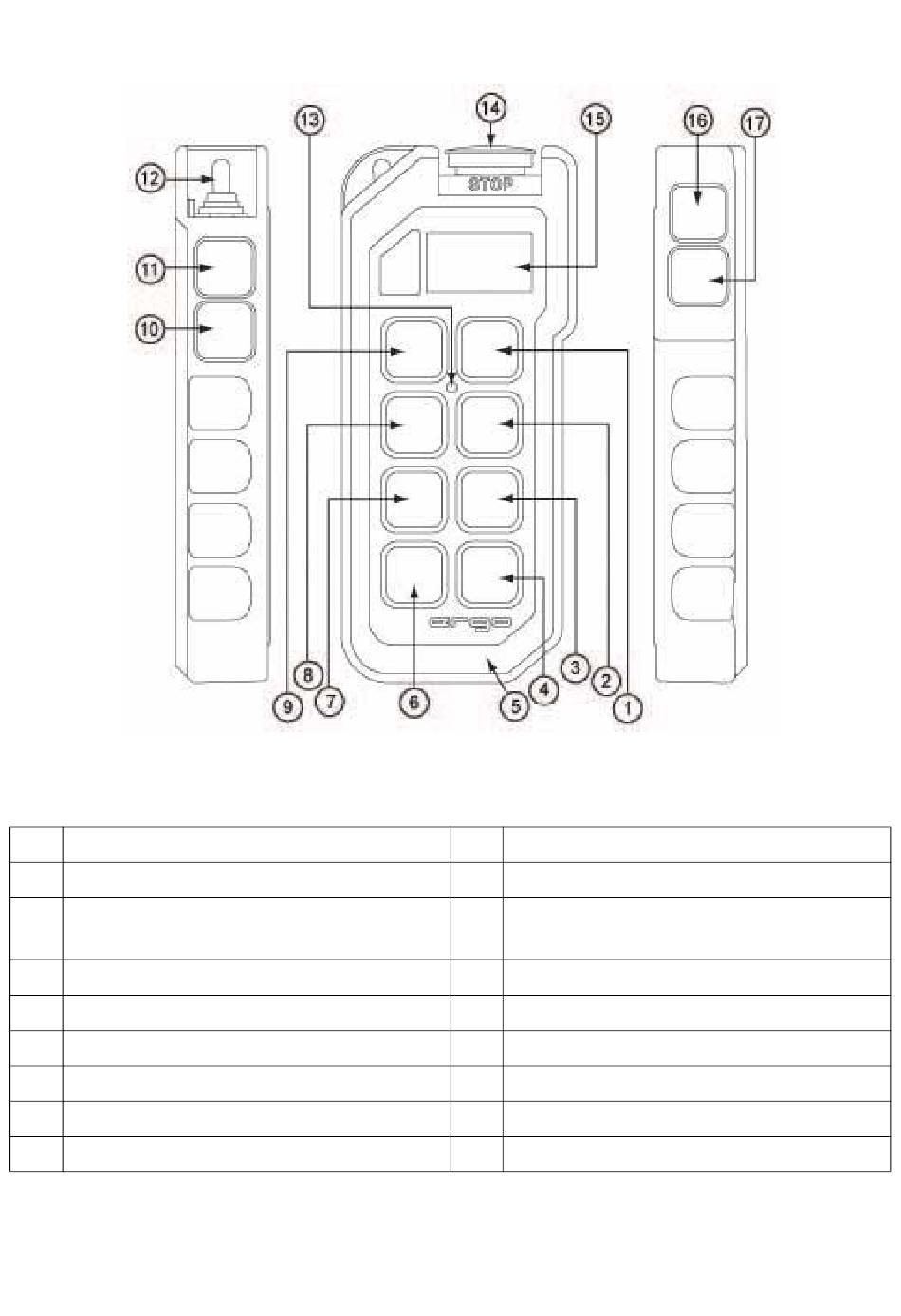

Figure 1: Abbildung 1: Ergo F Sender (Links, Vorderseite, Rechts)
Tafel 1: Ergo F Sender (Links, Vorderseite, Rechts)
1 Foliendrucktaster mit bis zu drei Stufen (S2)
2 Foliendrucktaster mit bis zu drei Stufen (S4)
3 Foliendrucktaster mit bis zu drei Stufen (S6)
4 Foliendrucktaster mit bis zu zwei Stufen (S8)
5 Batteriefach (in der Rückseite)
6 Foliendrucktaster mit bis zu zwei Stufen (S7)
7 Foliendrucktaster mit bis zu drei Stufen (S5)
8 Foliendrucktaster mit bis zu drei Stufen (S3)
9 Foliendrucktaster mit bis zu drei Stufen (S1)
10 Einstufiger Foliendrucktaster (S12)
11 Einstufiger Foliendrucktaster (S13)
Dreistufig rastender Kippschalter,
12
S13 Links and S14 Rechts
13 Diagnose-LED
14 Speicherschlüssel / STOP-Taste (S0)
15 Grafik Display (LCD)
16 Einstufiger START Drucktaster (S9)
17 Einstufiger Foliendrucktaster (S10)
