Montage

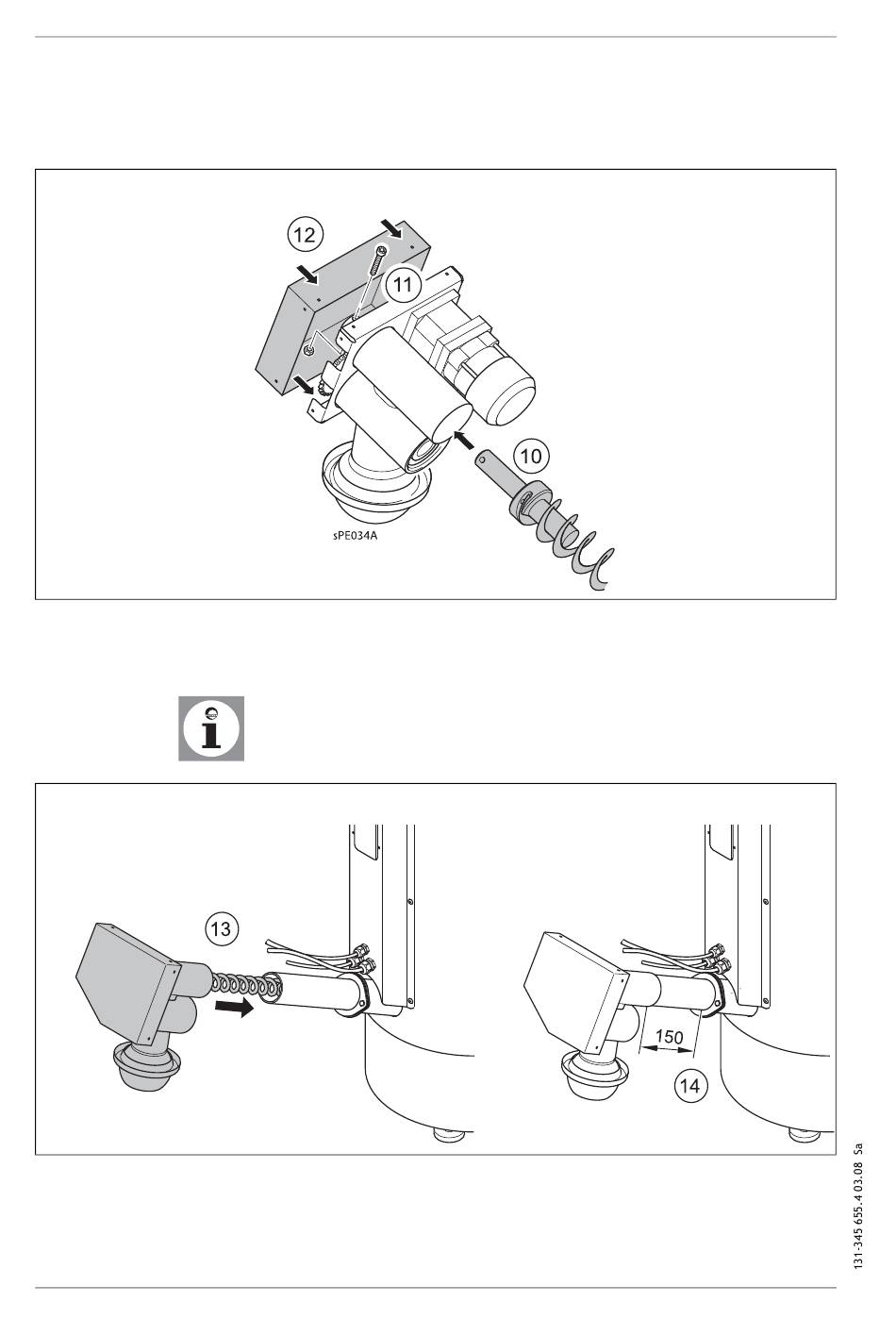

Abb 7: Montage der Mitnehmerwelle mit Förderschnecke
Abb 8: Montage der Zellenradschleuse
10
7. Mitnehmerwelle mit montierter Förderschnecke in die Zellen-
radschleuse schieben (10), mit dem Antriebsritzel verschrau-
ben (11) und Gehäusedeckel montieren (12)
8. Zellenradschleuse mit montierter Förderschnecke bis zum An-
schlag in das Förderrohr des Pelletsvakuumsaugsystems schie-
ben (13)
Hinweis: Nach dem Einschieben der Förderschnecke muss der Ab-
stand vom Flansch bis zum Rohr der Zellenradschleuse 150 mm be-
tragen (14).
9. Zellenradschleuse auf der Winkelübergabe festklemmen
AUGUST BRÖTJE GmbH
