Inhaltszusammenfassung für BROTJE PVST

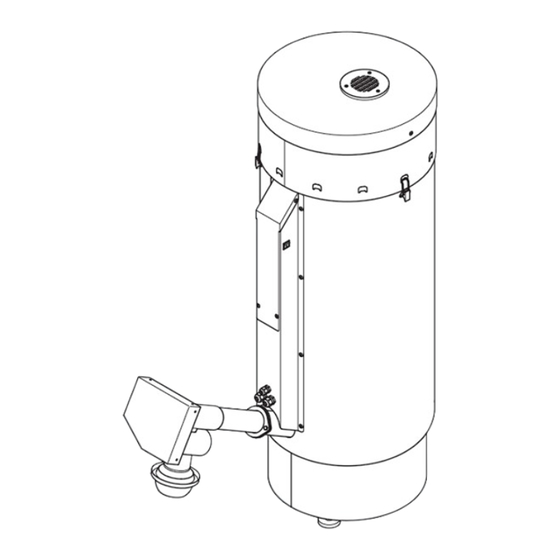

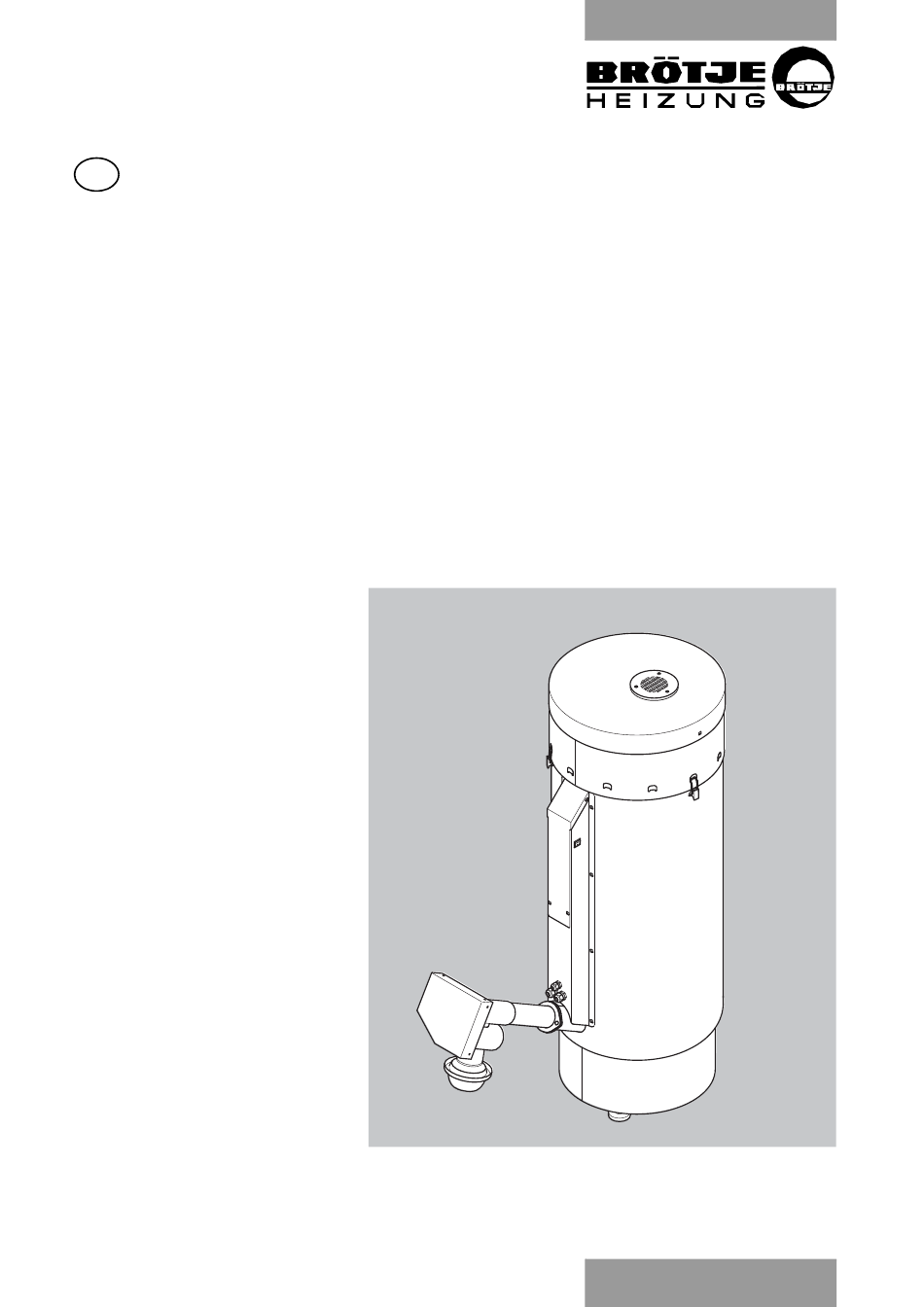

- Seite 1 MONTAGE Pelletsvakuumsaugsystem mit Tagesbehälter PVST...
-
Seite 2: Inhaltsverzeichnis
4.1 Allgemeines ......7 4.2 Montage des Pelletsvakuumsaugsystems PVST ..7 4.3 Montage der Pelletsentnahmesonde und der Wanddurchführung . -
Seite 3: Zu Dieser Anleitung
Lesen Sie diese Anleitung vor der Montage des Zubehörs sorgfältig durch! Inhalt dieser Anleitung Inhalt dieser Anleitung ist die Montage des Pelletsvakuumsaugsys- tems PVST. Weitere Informationen finden Sie im Installationshandbuch des Holzpelletskessels SPK 14/28 sowie in der Montageanleitung des Pelletsacksilos PSS. -
Seite 4: Sicherheit
Gefahr! Beachten Sie unbedingt die folgenden Sicherheitshinwei- se! Sie gefährden sonst sich selbst und andere. Bestimmungsgemäße Verwendung Das Pelletsvakuumsaugsystem PVST dient zum Transport von Holz- pellets nach DIN 51731, Gütezeichen DIN plus oder ÖNORM 7135 vom Pelletslagerraum oder Pelletssilo über den integrierten Tages- behälter zum Pelletskessel mit Hilfe eines Saugzuggebläses. -
Seite 5: Technische Angaben
Technische Angaben Technische Angaben Technische Daten Anschlusswerte Elektrischer Anschluss V/Hz 230/50 1650 Elektrische Leistungsaufnahme Abmessungen Höhe 1385 Breite Tiefe Gewicht 48,4 PVST/PES/PET V/PWD1/PWD3... -
Seite 6: Schaltplan
Technische Angaben Schaltplan AUGUST BRÖTJE GmbH... -
Seite 7: Montage
Montage Montage Allgemeines Das Pelletsvakuumsaugsystem PVST kann sowohl bei Austragung der Holzpellets aus einem Lagerraum, als auch bei Austragung der Holzpellets aus einem Sacksilo verwendet werden. Je nach Wahl der Austragungsart kommen dabei unterschiedliche Entnahmesysteme zum Einsatz. Montage des Pelletsvakuumsaugsystems PVST Förderohr und Förderschnecke montieren... - Seite 8 Montage 4. Flanschoberteil und Dichtung gemäß Abb. 3 über das Förder- rohr schieben und wieder am Flanschunterteil anschrauben (4) Abb 3: Förderrohr montieren Hinweis: Das Förderrohr muss so weit in den Anschlussflansch ge- schoben werden, dass der Abstand vom Anschlussflansch bis zum Ende des Förderrohrs 220 mm beträgt (Abb.
- Seite 9 Antriebsritzels entfernen (6) und Mitnehmerwelle aus- bauen (7) Abb 5: Demontage der Mitnehmerwelle 6. Mitnehmerwelle gemäß Abb. 6 auf das Ende der Förderschne- cke aufdrehen (8) und mit Madenschraube befestigen (9) Abb 6: Montage der Förderschnecke Madenschraube PVST/PES/PET V/PWD1/PWD3...
- Seite 10 Montage 7. Mitnehmerwelle mit montierter Förderschnecke in die Zellen- radschleuse schieben (10), mit dem Antriebsritzel verschrau- ben (11) und Gehäusedeckel montieren (12) Abb 7: Montage der Mitnehmerwelle mit Förderschnecke 8. Zellenradschleuse mit montierter Förderschnecke bis zum An- schlag in das Förderrohr des Pelletsvakuumsaugsystems schie- ben (13) Hinweis: Nach dem Einschieben der Förderschnecke muss der Ab- stand vom Flansch bis zum Rohr der Zellenradschleuse 150 mm be-...
- Seite 11 6. Deckel auf das Oberteil aufsetzen und mit Schrauben sichern Hinweis: Beim Aufsetzen des Deckels ist darauf zu achten, dass sich die Zuluftöffnung an der Oberseite des Deckels direkt über dem Gebläse befindet. 7. Netzanschluss und elektrische Verbindungen zum Feuerungsau- tomaten herstellen (siehe Abschnitt Installation) PVST/PES/PET V/PWD1/PWD3...
- Seite 12 Montage Oberteil des Pelletsvakuumsaugsystems versetzen Um die Anschlüsse des Pelletsvakuumsaugsystems der Lage der Förderschläuche anzupassen, kann das Oberteil des Pelletsvaku- umsaugsystems in Schritten von je 30° versetzt werden. Dabei ist folgendermaßen vorzugehen: 1. Deckel und Abdeckung entfernen (siehe Abb. 1) 2.
- Seite 13 Bohrung für Kabelbinder 5. Förderschläuche gemäß Abschnitt Montage der Förderschläu- che anschließen und Deckel montieren Hinweis: Beim Aufsetzen des Deckels ist darauf zu achten, dass sich die Zuluftöffnung an der Oberseite des Deckels direkt über dem Gebläse befindet. PVST/PES/PET V/PWD1/PWD3...
-
Seite 14: Montage Der Pelletsentnahmesonde Und Der Wanddurchführung
Montage Montage der Pelletsentnahmesonde und der Wanddurchführung Die Austragung der Holzpellets aus einem Lagerraum erfolgt mit der Pelletsentnahmesonde PES (Zubehör) über die Pelletswand- durchführungen PWD1 oder PWD3 (Zubehör). Montage der Pelletsentnahmesonde PES (Zubehör) Bei kleineren Räumen wird die Pelletsentnahmesonde in der Mitte des Pelletslagerraum mit 4 Schrauben am Boden befestigt (1) Bei rechteckigen Räumen werden je nach Größe des Lagerraums bis zu 3 Pelletsentnahmesonden hintereinander mit jeweils 4... - Seite 15 Wand des Pelletslagerraums bohren (1) 2. Äußere Wandplatte der Pelletswanddurchführung mit den An- schlussrohren gemäß Abb. 15 durch die zuvor gebohrten Löcher führen (2) und an der Innenseite des Pelletslagerraums mit der inneren Wandplatte verschrauben (3) Abb 15: Montage der Pelletswanddurchführung PWD3 PVST/PES/PET V/PWD1/PWD3...
- Seite 16 Montage 3. Anschlussplatte mit Dichtung an der äußeren Wandplatte an- schrauben (4) 4. Übrige Öffnungen mit Blindplatten verschließen (5) Abb 16: Montage der äußeren Anschlussplatte Anschluss der Förderschläuche im Pelletslagerraum Gefahr! Es besteht die Gefahr der elektrischen Aufladung. Deshalb sind zur Erdung des Systems die innenliegenden Litzen der Förder- schläuche mit den Anschlüssen zu verbinden.
- Seite 17 2. Litzen der Förderschläuche an den Schlauchenden ins Innere führen und Förderschläuche mit Schlauchschellen an den ent- sprechenden Anschlüssen der Anschlussplatte befestigen Hinweis: es ist auf den korrekten Anschluss der Förderschläuche (Zuluftanschlüsse mit Zuluftanschlüssen und Abluftanschlüsse mit Abluftanschlüssen verbinden) zu achten. PVST/PES/PET V/PWD1/PWD3...
-
Seite 18: Montage Des Pelletsentnahmetrichters Am Sacksilo
Montage Montage des Pelletsentnahmetrichters am Sacksilo Montage des Pelletsentnahmetrichters PET V 1. Förderschläuche im Inneren des Pelletsentnahmetrichters mit Schlauchschellen an den Anschlüssen befestigen (1) Auf Erdung durch die freiliegenden Litzenenden achten! 2. Auslauf des Sacksilos mit Spannband oberhalb der Auslaufnaht am Entnahmetrichter befestigen (2) 3. -
Seite 19: Installation
Pelletskessel SPK anschließen. Die elektrischen Leitungen sind im Pelletskessel SPK gemäß Abb. 19 zu verlegen: – das Netzkabel für das Pelletsvakuumsaugsystem PVST wird durch die Öffnung oberhalb der Winkelübergabe bis zur rechten oberen Öffnung geführt Das Pelletsvakuumsaugsystem PVST darf nicht am internen Netzan- schluss des Kessels angeschlossen werden! –... -
Seite 20: Zugentlastungen
Installation Abb 19: Verlegen der Leitungen Netzkabel Steckerverbindung Brennerzubringer Feuerungs- automat Brennerzubringer Zugentlastungen Alle elektr. Leitungen sind in den Zugentlastungen des Schaltfeldes festzusetzen (siehe Abb. 20). Abb 20: Zugentlastung Leitungen einlegen und Klemmen bis zum Einschnappen zuklappen Klemmschrauben herunterdrücken Klemmschraube mit Schraubendreher anziehen Zum Öffnen der Leitungsklemmen den Schnappmechanismus mit einem Schraubendreher aufhebeln AUGUST BRÖTJE GmbH... -
Seite 21: Inbetriebnahme
Weitere Informationen zur Programmierung und Erklärungen zu den oben aufgeführten Parametern befinden sich im Installations- handbuch des Holzpelletskessels SPK. ® Pellet-Maulwurf Optional zum Pelletsvakuumsaugsystem PVST kann der Pellet - ® Maulwurf verwendet werden. Die Installations- und Betriebsanleitung des Pellet-Maulwurfs ist zu beachten! ®... - Seite 22 Inbetriebnahme len und mit bestätigen Perioden- und Einschaltzeit einstellen 1. Im Bedienfeld des Feuerungsautomaten des Pelletskessels SPK im Hauptmenü mit den Menüpunkt Saugzugsystem aufru- fen und mit bestätigen 2. Mit die 3. Seite des Menüs (Pellet Maulwurf) aufrufen 3. Im Menüpunkt Periode mit oder die Periodenzeit ein- stellen und mit...
-
Seite 23: Wartung
Pelletsentnahme- sonde montieren 5. Blindplatte montieren Gefahr! Es besteht die Gefahr der elektrischen Aufladung. Deshalb sind zur Erdung des Systems die innenliegenden Litzen der Förder- schläuche mit den Anschlüssen zu verbinden (siehe Abschnitt Mon- tage). PVST/PES/PET V/PWD1/PWD3... - Seite 24 Wartung Reinigung verstopfter Leitungen Bei verstopften Förderschläuchen sollten die Schläuche an den An- schlüssen der Wanddurchführung vertauscht und das Pelletsvaku- umsaugsystem für ca. 1 min in Betrieb genommen werden. Dazu ist folgendermaßen vorzugehen: 1. Hauptschalter am Pelletsvakuumsaugsystem ausschalten 2. Förderschläuche an der Wanddurchführung lösen 3.
-
Seite 25: Raum Für Notizen
Raum für Notizen Raum für Notizen PVST/PES/PET V/PWD1/PWD3... - Seite 26 Raum für Notizen AUGUST BRÖTJE GmbH...
- Seite 27 Förderrohrabstand Förderschläuche Förderschnecke Wanddurchführung Wartung Inbetriebnahme Inhalt der Anleitung Zellenradschleuse Zugentlastung Lieferumfang Montage Montage der Förderschläuche Montage des Pelletsentnahmetrichters Montage des Pelletsvakuumsaugsystems PVST Oberteil versetzen Pellet-Maulwurf® Pelletsentnahmesonde Pelletsentnahmetrichter Pelletslagerraum Pelletsvakuumsaugsystem anschließen Pelletswanddurchführung PWD1 Pelletswanddurchführung PWD3 Perioden- und Einschaltzeit PVST/PES/PET V/PWD1/PWD3...
- Seite 28 A U G U S T B R Ö T J E G m b H August-Brötje-Str. 17 · 26180 Rastede Postfach 13 54 · 26171 Rastede Tel. 04402/80-0 · Fax 04402/80583 www.broetje.de...
