Guldmann 11346 Handbuch

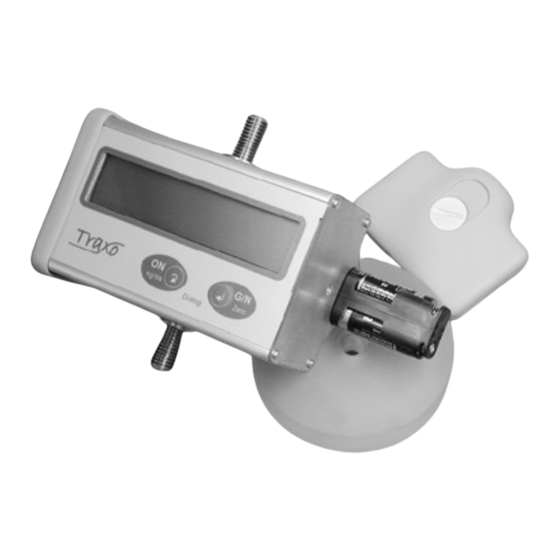

Digitalwaage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE . . . . . . . . Digitalwaage
Vers . 4 .00
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Guldmann 11346

Inhaltszusammenfassung für Guldmann 11346

  • Seite 1 DE . . . . . . . . Digitalwaage Vers . 4 .00...

  • Seite 2: Inhaltsverzeichnis

    8 .00 . . . . . . . . . Eichung/Kalibrierung der digitalen Waage, Art . Nr . 11346 . . . . . .

  • Seite 3: Zweck Und Anwendung

    1 .00 Zweck und Anwendung 1 .01 Hersteller V. Guldmann A/S Graham Bells Vej 21-23A DK-8200 Aarhus N Tel. +45 8741 3100 Fax +45 8741 3131 1 .02 Beschreibung Die Digitalwaage ist kompakt, genau und zum Gebrauch mit mobilen und deckenmontierten Personenliftern entwickelt worden.

  • Seite 4: Beschreibung Der Funktionen

    2 .00 Beschreibung der Funktionen 2 .01 Hinweisschilder auf der Digitalwaage No. 11346-1001-2005 V. Guldmann A/S, Graham Bells Vej 21-23A 0 / T Dialog DK-8200 Århus N, Tel. +45 8741 3151 2 .02 Bedienung Es gibt viele verschiedene Möglichkeiten der Befestigung der Digitalwaage in Abhängigkeit von der Anwendungssituation.
  • Seite 5 1 . A . Befestigung der Digital Waage an Deckenlifter Modul GH1, GH3 oder an einen mobilen Personenlifter Um die Digital Waage an den Haken des Hebemoduls oder mobilen Perso- nenlifter zu hängen, drücken Sie den Bolzen der Schnellverbindung und befe- stigen Sie die Waage an den Haken des Hebemoduls oder Personenlifters.

  • Seite 6: Konfigurationstabelle

    2.03 Konfigurationstabelle Konfigurationstabelle für Digitalwaage Tragfähigkeit, max. 250 kg 320 kg 250 kg Länge 210 mm 210 mm 210 mm Produkt Hebemodul GH1/GH3 Hebemodul GH1/GH3 Hebemodul GH2 beweglich beweglich Haken für Hebebügel Adapter für oben Digitalwaage SLS C2MR Adapter für unten Aufhängebügel...
  • Seite 7 Konfigurationstabelle für Digitalwaage Tragfähigkeit, max. 205 kg 205 kg 250 kg Länge 210 mm 270 mm 375 mm Produkt Mobiler Personen lifter Mobiler Personen lifter Universal Haken für Hebebügel Adapter für oben Digitalwaage SLS Adapter für unten Aufhängebügel...

  • Seite 8: Zubehör

    2 .04 Zubehör Beschreibung Artikelnr. Länge Installation Abbildung Ovaler Haken 21160 107,5 mm GH3 Adapter für 552530 60 mm mobilen Personen- lifter Adapter für 558898 45 mm Aufhängebügel 2 .05 Weitere Information Bei Rückfragen oder Kommentaren in Verbindung mit dem Gebrauch der Waage, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

  • Seite 9: Betrieb

    3 .00 Betrieb 3 .01 Einschalten/Wiegen Die Waage ist ca. 10 Sekunden nach dem Einschalten betriebsbereit. Während dieser Zeit darf die Waage weder bewegt noch belastet werden! Waage einschalten Anzeige--Segmenttest (ca. 5 Sekunden) Automatische Nullstellung 1) (ca. 3 Sekunden) Anschließend alle Segmente aus (ca.

  • Seite 10: Tarieren/Zuwiegen

    3 .02 Tarieren/Zuwiegen Waage einschalten und ~10 Sekunden warten (siehe Kap. 3.01). Zu tarierendes Gewicht (z.B. Gurt) anhängen. Tarieren Sie können nun wiegen / zuwiegen. Durch erneutes Drücken der G/N-Taste kann zwischen Waagen-Null und Brutto-Gewicht umgeschaltet werden. Tarieren Weiteres zu tarierendes Gewicht anhängen .

  • Seite 11: Fehlermeldungen

    3 .04 Fehlermeldungen Überlast Waage überlastet! Bitte beachten Sie die Nennlast der Waage (siehe Typenschild auf der Geräterück- seite) Unterlast Waage aus und erneut einschalten. Batterie Status Die Batterien müssen gewechselt werden! 3 .05 Einheitenumschaltung (kg <--> Lb) Waage einschalten und ~10 Sekunden warten (siehe Kap. 3.01). Einheit = kg 5 Sekunden gedrückt halten Einheit = Lb (American pound)

  • Seite 12: Weiterte Funktionen (Dialog-Modus)

    3 .06 Weiterte Funktionen (Dialog-Modus) 3 .07 Ausschaltzeit (Power Off) einstellen/ändern Waage einschalten und ~10 Sekunden warten (siehe Kap. 3.01). Gleichzeitiges drücken der ON/OFF und G/N-Taste aktiviert den Dialog- Modus. gleichzeitig drücken Dialog-Modus (Standard_Function) Ausschaltzeit (Power Off) Auswahl durch mehrfaches Drücken der ON/OFF-Taste (Ziffer blinkt) Ausschalten nur manuell (mit ON/OFF-Taste)

  • Seite 13: Filtereinstellung/-Änderung

    3 .08 Filtereinstellung/-änderung (Stabilisierung der Gewichtsanzeige) Waage einschalten und ~10 Sekunden warten (siehe Kap. 2.1). Gleichzeitiges drücken der ON/OFF und G/N-Taste aktiviert den Dialog- Modus gleichzeitig drücken Dialog-Modus (Standard-Function) Filtereinstellung (Amplifier Filter) Auswahl durch mehrfaches Drücken der ON/OFF-Taste (Ziffer blinkt): 0 = Filterung ausgeschaltet 1 = Schwache Filterung: + sehr schnelle Gewichtsanzeige...

  • Seite 14: Transport

    4 .00 Transport Guldmann empfiehlt, daß die Digitalwaage in der Originalverpackung trans- portiert wird. 5 .00 Wartung und Aufbewahrung 5 .01 Reinigung Das vorsichtige Abwischen mit einem feuchten Tuch ist ausreichend. Verwenden Sie niemals Schleifmittel oder ätzende Reinigungsmittel. 5 .02 Aufbewahrung Die Digitalwaage in einem trockenen Raum aufbewahren.

  • Seite 15: Technische Daten

    Artikel-Nummer 11346 ........0...
  • Seite 20 V . Guldmann A/S Hauptsitz: Tel. +45 8741 3100 +45 8741 3131 info@guldmann.com www.guldmann.com Guldmann GmbH Tel. +49 611 974 530 +49 611 300 018 info@guldmann.de www.guldmann.de...
