Montageanleitung Wippe „sinio"
Montageanleitung Wippe „sinio"
Artikel - Nr. 51 2513 401
1045

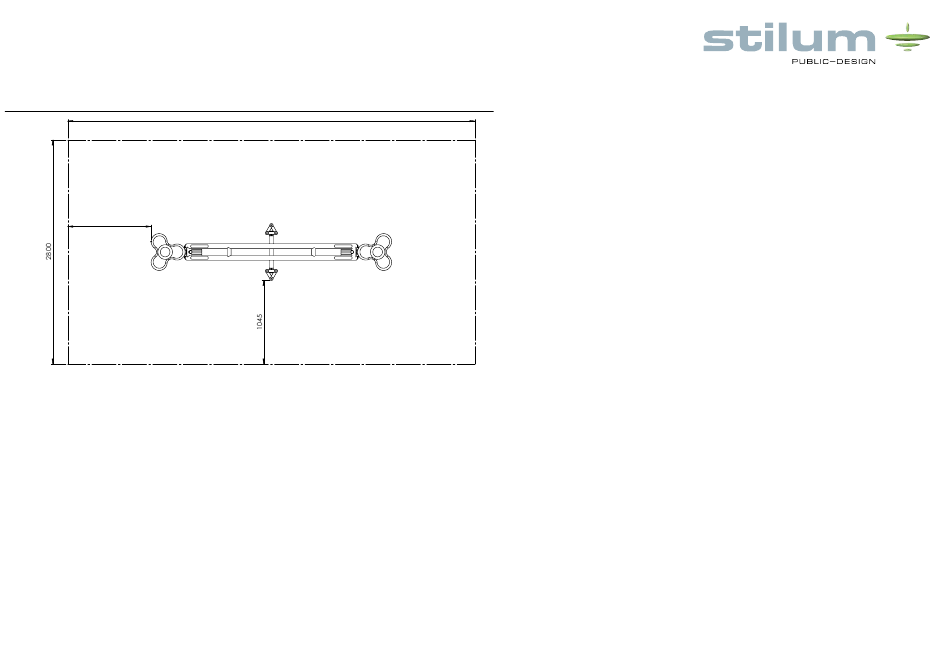

Skizze 3: Draufsicht „sinio"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
5100
Zuschnitt
Werkstoff
Name
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Mattheis
Reihe 2
Gepr.
Gewerbegebiet Larsheck
A Fallraum verkleinert
07.01.19 SI
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
5. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und
Fundamentgröße – die Oberfläche des Fundaments säubern, das
Spielgerät aufsetzen und die Bodenplatte des Spielgeräts mit dem
Fundamentanker verschrauben.
6. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz nach EN 1176-1, Tabelle 4 abdecken.
Freie Fallhöhe: ca. 1000 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies, synthetischer Fall-
schutz.
7. Am Aufschlagpunkt der Wipp-Enden ist eine geeignete Aufschlagdämpfung
einzubauen.
Eine geeignete Aufschlagdämpfung muss folgende Voraussetzungen
erfüllen: die Bewegung muss allmählich abgebremst werden, so dass kein
plötzlicher Halt oder eine plötzliche Umkehrung der Bewegung erfolgt.
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Passende Wippendämpfer müssen separat bestellt werden. Wir empfehlen
die Verwendung der Wippendämpfer mit der Artikelnummer 451611131 aus
Gewicht
150.2
Maßstab
1:20
dem stilum Sortiment.
Benennung
Datum
Die stilum Wippendämpfer mit der Artikelnummer 45161013x sind nur auf festen
Draufsicht
27.07.16
Untergründen einzubauen.
Projekt
sinio
Zeichnungsnummer
Blatt
0405-00-00
1
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
Stand: 07.02.2019 S. 3
