Montageanleitung Wippe „sinio"
Artikel - Nr. 51 2513 401
300
980

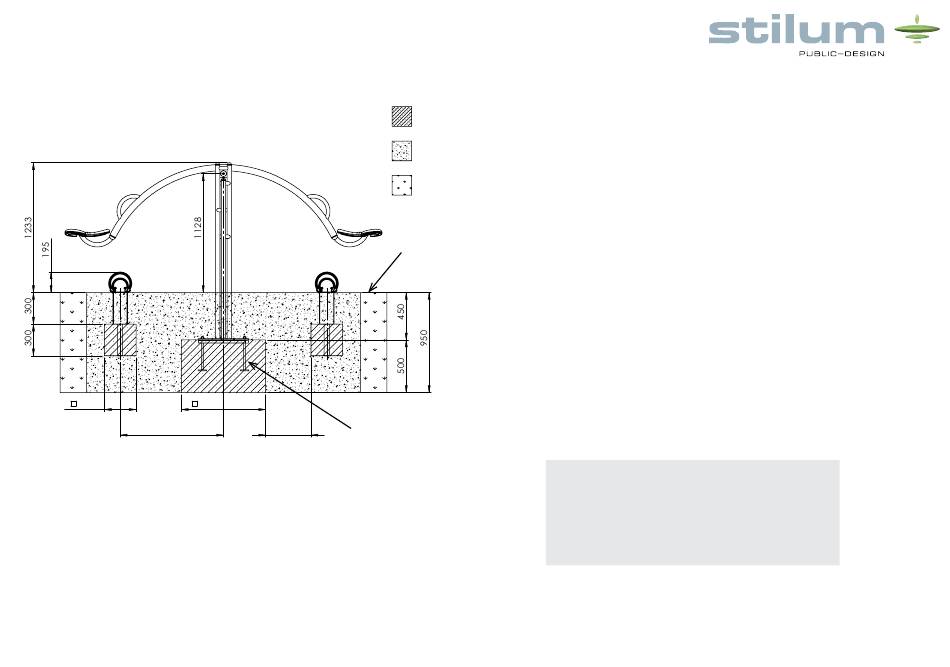

Skizze 2: Seitenansicht mit Vermaßung „sinio"
Legende
Beton
Concrete
Füllmaterial
Filling
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
800
430
Fundamentanker
Legende
Beton
Concrete
Füllmaterial
Filling
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Skizze 3: 5100 x 2800mm).
Erde
Ground
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.5.2 müssen bei Geräten, die eine erzwungene Bewe-
Spielebene
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für Fundamente nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Wippe wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundament gem. der angegebenen Maße (LxBxH 800 x 800 x 500mm)
und 2x (LxBxH 300 x 300 x 300mm) mit mit mittig eingebrachter, horizonta-
ler Bewehrung erstellen. Dabei den mitgelieferten Fundamentanker so mit
dem Fundament vergießen, dass der obere Winkelrahmen waagrecht liegt
und bündig mit der Fundamentoberfläche abschließt. Die Rohre der Wippen-
dämpfer werden in die Fundamente 300 x 300 x 300mm eingegossen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C 20/25
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
C
Dämpfer Fundament enger
07.01.19
Werkstoff
Gewicht
150.3
Benennung
Name
Datum
Fundamentplan
Gez.
Mattheis
26.07.16
Gepr.
Projekt
sinio
Zeichnungsnummer
Si
Zuschnitt
Oberflächen nach
Zul. Abweic
DIN ISO 1302
DIN 2768 -
Reihe 2
C
Dämpfer Fundament enger
07.01.1
B
Dämpfer Fundament weiter
22.06.
A Kugel-Wippendämpfer
06.09.
Rev
Änderung
Datu
Maßstab
1:20
