4

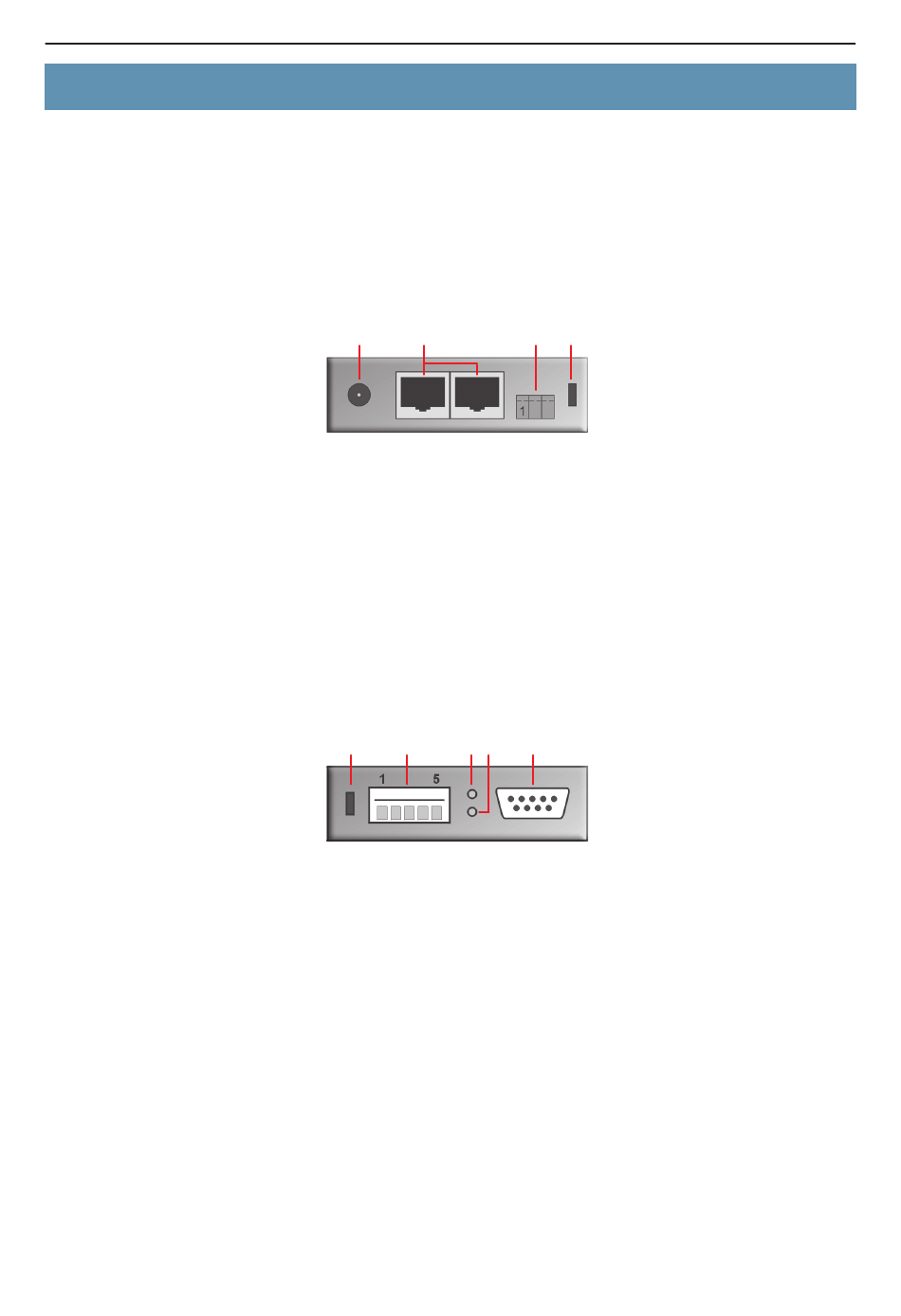

Anschlussbelegung

4.1

Frontseite (Schnittstellen extern)

1 Spannungsversorgung (12VDC)
2 2 x DNI-Netzwerk Schnittstelle (RJ45/RS485)
3 DNI-Netzwerk Schnittstelle (3-polige Stiftleiste/RS485)
4 Terminator DNI-Netzwerk
4.2
Rückseite (Schnittstellen DNI-Netzwerk)
1 Terminator (Bus-Terminierung externe Schnittstelle)
2 Externe Schnittstelle (5-polige Stiftleiste/RS422 bzw. RS485)
3 LED grün (Datenaustausch im DNI-Netzwerk)
4 LED orange (Datenempfang von extern)
5 Externe Schnittstelle (9-polige D-SUB Buchse/RS232)
Dallmeier electronic
1
2
Abb. 4-1: DNI-1 Frontseite
1
2
3 4
Abb. 4-2: DNI-1 Rückseite
DNI-Kassensysteme
3
4
5
11
