Beschreibung und Bedienungsanleitung:
11/10

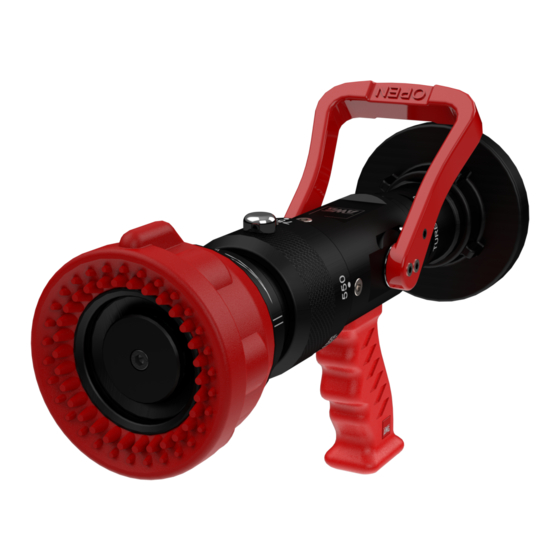

Turbospritze 2750 B, EN 15182-2, AWG Nr. 20208833
Turbospritze 2950 B, EN 15182-2, AWG Nr. 60617533
Absperrbares Hohlstrahlrohr zur Abgabe von
Löschwasser in Form von Voll- und
winkelveränderlichem Sprühstrahl
Bedien- und Anzeigenelemente:
Absperrung
Absperren und Öffnen des Strahlrohrs erfolgt über den Bügelschalthebel.
Hebel nach vorne „CLOSED", Hebel nach hinten „OPEN".
Durchflussmengenverstellung mit „Pointer" und Spülmöglichkeit
Durch Drehen des Mengenreglers kann die Durchflussmenge 360 – 550 – 750 l/min, bzw. 550 –
750 – 950 l/min bei 6 bar an der Turbospritze eingestellt werden.
Die mittlere Durchfluss-Position ist durch einen zusätzlichen Knopf gekennzeichnet (Pointer) und
befindet sich oben, bei der kleinen Durchflussmenge rechts (3-Uhr-Position), bei der großen
Durchflussmenge links (9-Uhr-Position).
Durch Drehen des Mengenreglers entgegen dem Uhrzeigersinn über die Position 750, bzw. 950
hinaus wird die Spülposition eingestellt. Der Pointer befindet sich dann unten (7-Uhr-Position).
Wird der Mengenregler in Spülstellung gedreht, werden Schmutzpartikel bis 10 mm Durchmesser
ausgespült. Die Spülposition wird durch Rattern angezeigt.
Alle Durchfluss - Positionen sind durch Rasterungen fixiert.
Strahlformverstellung mit „Pointer"
Durch Drehen des roten Strahlrohrkopfes / Strahlformhülse schaltet man von Voll- auf Sprühstrahl.
Der auf der Strahlformhülse befindliche Pointer ist beim Sprühstrahl von 45° oben: Durch Drehen der
Strahlformhülse entgegen dem Uhrzeigersinn wird in den maximalen Sprühstrahl 120° ,
im Uhrzeigersinn in den Vollstrahl gedreht. Dabei steht der Pointer in 11-Uhr bzw. 2-Uhr-Position. Alle
einstellbaren Strahlformen sind durch Raster fixiert.
Bedienungshinweise
Rückstoßkräfte:
Ein Strahlrohr erzeugt im Einsatz eine Rückstoßkraft, abhängig vom Druck und der
Wasserdurchflussmenge. Deshalb ist die Absperrung immer langsam zu öffnen und zu
schließen.
Achtung: Die physikalisch bedingten hohen Rückstoßkräfte bei Turbospritze 2750 (2950)
bei Einstellung 750 (950) l/min bei 6 bar von ca. bis zu 450 (550)! Newton erfordern Vorsicht
und Übung, insbesondere beim Einsatz mit labilen Standsituationen. Empfohlen wird die
Verwendung unseres B – DIN - Stützkrümmers Nr. 20065433, sowie die Haltung
grundsätzlich durch 2 Mann.
Löschen in elektrischen Einrichtungen / Nennspannung bis 380 kV*:
Ein Wasservollstrahl der Turbospritze 2750 (2950) weist einen nach VDE 0132
ausreichenden Widerstand auf, um bei Hochspannung bis 30 kV einen
Spannungsüberschlag zu verhindern, sofern die Regelabstände nach VDE 0132
eingehalten werden.
Dies ist im Fall der Turbospritze 2750 – 14,5 m (Düsendurchmesser 22), im Fall der
Turbospritze 2950 – 16 m (Düsendurchmesser 24).
* Versuchsbericht eines akkreditiertes Prüflaboratoriums gemäß DIN EN ISO/IEC 17025 liegt vor
