Parameter/Adressraum
4.4 Adressraum
Adressraum bei Konfiguration als 8 x 1-kanaliges AI 8xU/I/R/RTD BA QI
Bei der Konfiguration als 8 x 1-kanaliges Modul werden die Kanäle des Moduls in mehrere
Submodule aufgeteilt. Diese Submodule können beim Einsatz des Moduls in einem Shared
Device unterschiedlichen IO-Controllern zugewiesen werden.
Die Anzahl der nutzbaren IO-Controller ist abhängig von dem eingesetzten Interfacemodul.
Beachten Sie die Hinweise im jeweiligen Gerätehandbuch des Interfacemoduls.
Im Unterschied zur Konfiguration 1 x 8-kanaliges Modul hat jedes der acht Submodule eine
frei vergebbare Anfangsadresse.

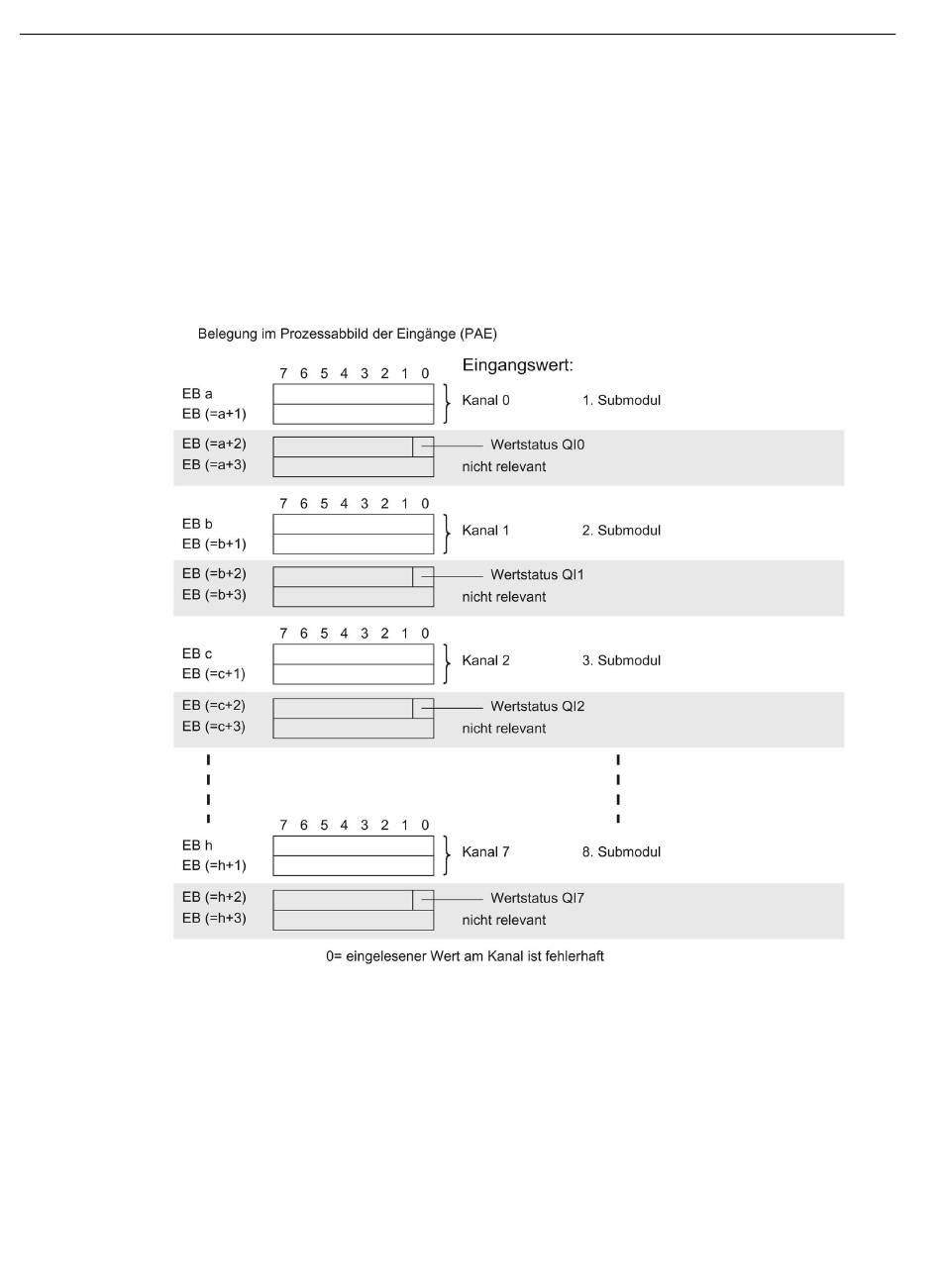

Bild 4-5
28
Adressraum bei Konfiguration als 8 x 1-kanaliges AI 8xU/I/R/RTD BA S QI mit
Wertstatus
Analogeingabemodul AI 8xU/I/R/RTD BA (6ES7531-7QF00-0AB0)
Gerätehandbuch, 03/2019, A5E44792165-AA
