3. Übersicht
Das modul 5 ist ein Phono-Vorverstärker für Plattenspieler mit MM oder
MC Tonabnehmer. Zur Anpassung an verschiedene Tonabnehmer stehen
verschiedene (durch Jumper selektierbare) kapazitive und ohmsche
Anpassungen zur Verfügung. Zudem können sehr niederfrequente Signale,
wie z.B. Rumpeln, mittels eines zuschaltbaren Subsonic-Filters unterdrückt
werden.

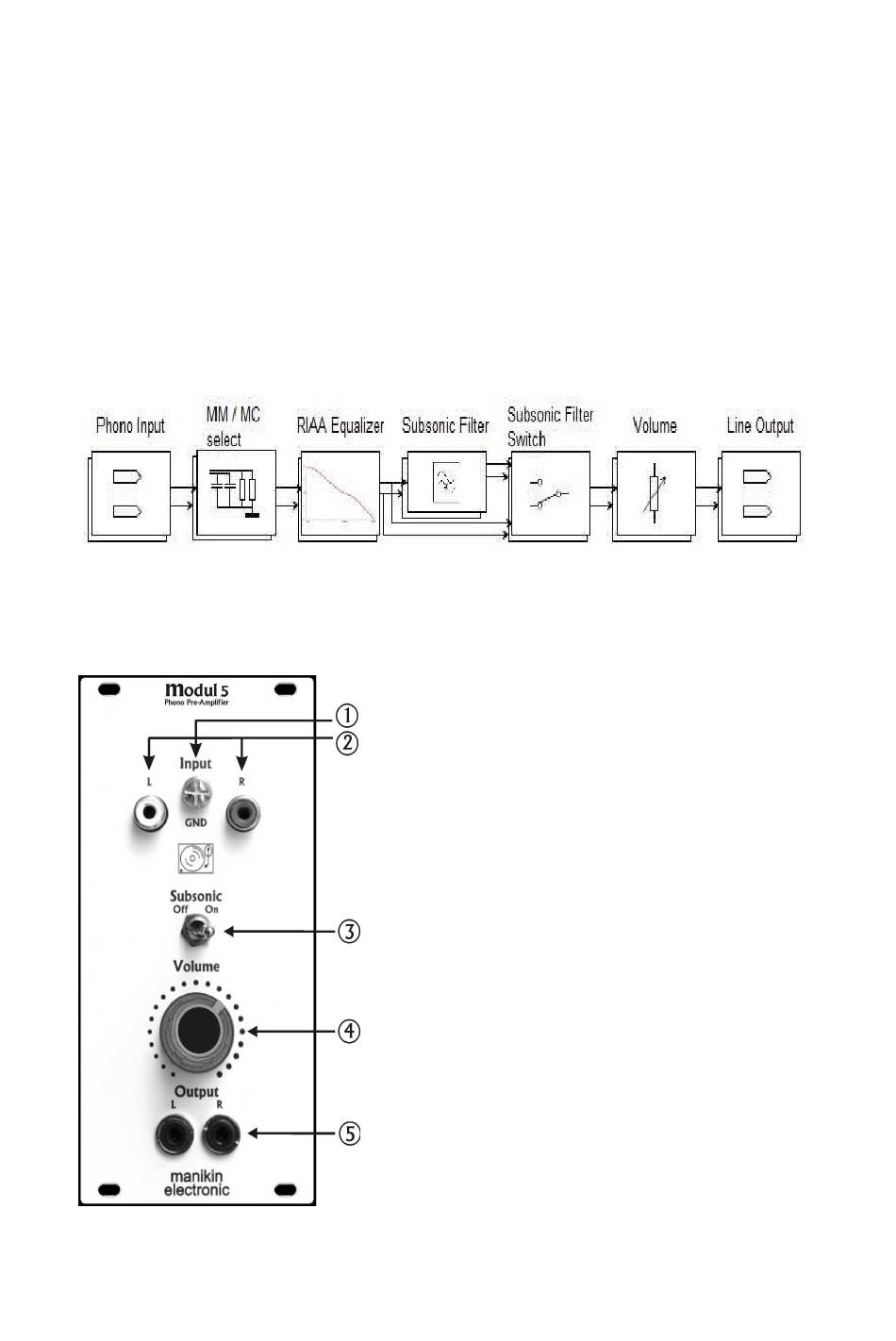

Das Blockschaltbild verdeutlicht den Signalfluss
4. Bedienelemente & Anschlüsse
Das modul 5 verfügt über die folgenden Bedienelemente:
4
1 : Rändelschraube zur
Masseverbindung
2 : Phono Eingang (2x Chinch)
3 : Subsonic-Filter Kippschalter
(On/Off)
4 : Lautstärken-Potentiometer
5 : 3,5mm Ausgang (L / R)
