Inhaltszusammenfassung für Manikin electronic Modul 5

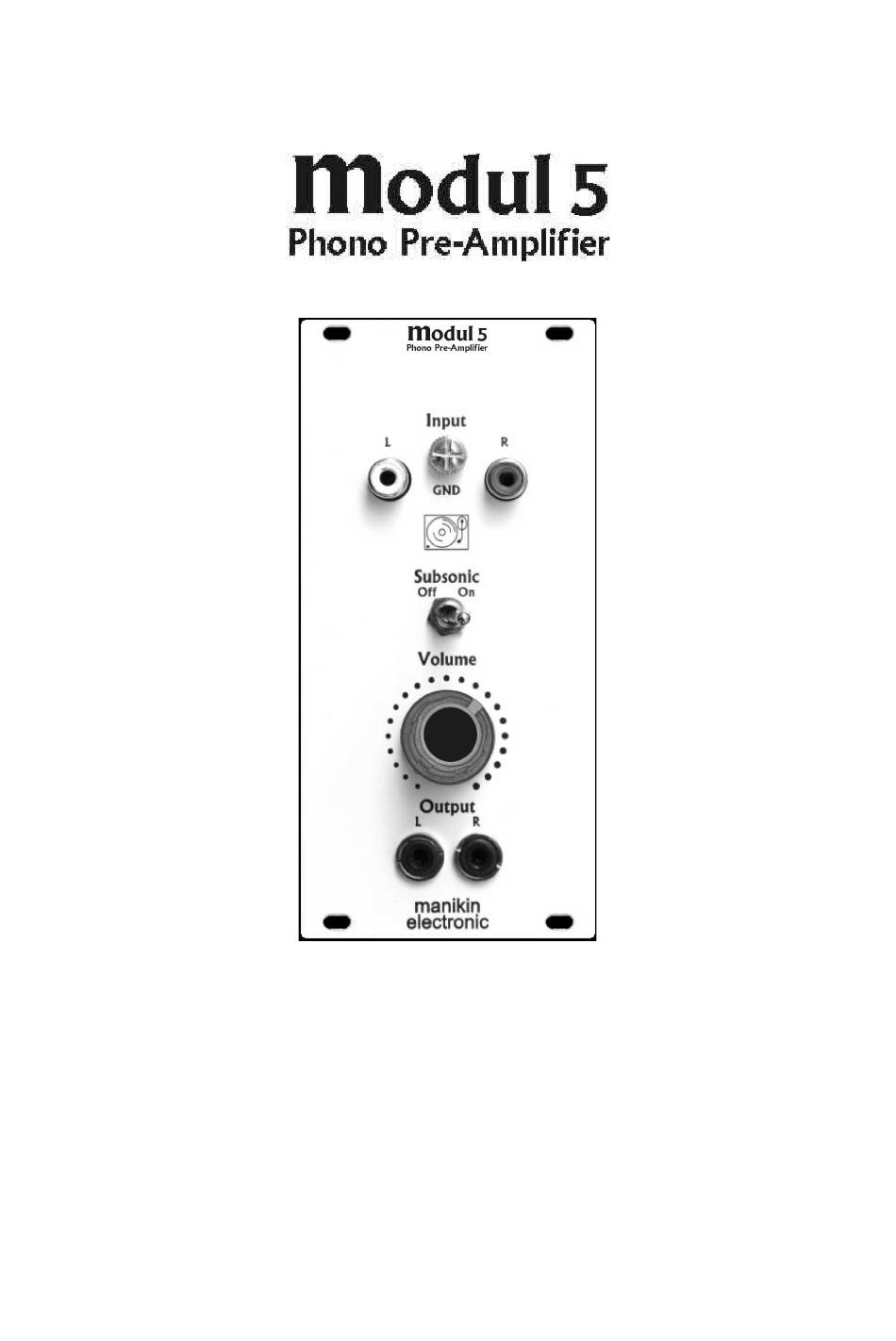

- Seite 1 Bedienhandbuch...
- Seite 3 Vorwort Vielen Dank für den Kauf des modul 5. Sie haben sich für einen universell einsetzbaren Phono-Vorverstärker im Eurorackformat entschieden der Ihnen die Möglichkeit bietet Ihren Plattenspieler mit Ihrem Eurorack zu verwenden. Um das modul 5 schnellstmöglich und effektiv nutzen zu können, sollten Sie sich die Zeit nehmen und dieses Handbuch gründlich lesen (und...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung................1 2. Inbetriebnahme..............2 3. Übersicht................4 4. Bedienelemente & Anschlüsse..........4 5. Grundlegende Bedienung............5 6. Technische Daten..............7... -
Seite 5: Einführung
Trennen Sie unbedingt die Netzverbindung Ihres Euroracks bevor Sie das Modul einbauen. 1.4 Betrieb Achten Sie beim Betrieb des modul 5 auf einen fachgerechten Einbau in Ihr Eurorack. Stellen Sie sicher, dass keinerlei Gegenstände in das Modul gelangen. -
Seite 6: Bestimmungsgemäße Verwendung
Manikin Electronic aus. 2. Inbetriebnahme 2.1 Lieferumfang Bitte prüfen Sie beim Auspacken, ob alle Teile vorhanden sind. Sollte etwas fehlen, wenden Sie sich bitte umgehend an Ihren Manikin Electronic Fachhändler. Zum Lieferumfang des modul 5 gehören: Das modul 5 ... -
Seite 7: Einbau In Das Eurorack
2.2 Einbau in das Eurorack Das modul 5 ist für die Verwendung in einem Eurorack entwickelt worden. Alle für den Einbau und Betrieb benötigten Kabel und Schrauben sind im Lieferumfang enthalten. Bevor Sie das modul 5 in Ihr Eurorack einbauen müssen Sie die passende Tonabnehmerart und die dazugehörige Anpassung einstellen. -
Seite 8: Übersicht
3. Übersicht Das modul 5 ist ein Phono-Vorverstärker für Plattenspieler mit MM oder MC Tonabnehmer. Zur Anpassung an verschiedene Tonabnehmer stehen verschiedene (durch Jumper selektierbare) kapazitive und ohmsche Anpassungen zur Verfügung. Zudem können sehr niederfrequente Signale, wie z.B. Rumpeln, mittels eines zuschaltbaren Subsonic-Filters unterdrückt werden. -
Seite 9: Grundlegende Bedienung
5. Grundlegende Bedienung 5.1 Eingangsimpedanzen anpassen Bevor Sie das modul 5 in Ihr Eurorack einbauen müssen Sie die passende Tonabnehmerartt und die dazugehörige Anpassung einstellen. Für MM Tonabnehmer stecken Sie den Jumper (B) auf die Position MM, bei einem Tonabnehmer, dargestellt, auf MC. -
Seite 10: Subsonic Filter
20Hz Subsonic-Filter in den Signalweg geschaltet werden. Um dies zu erreichen stellen Sie den Kippschalter „Subsonic“ (3) auf „On“. 5.4 Lautstärkeregelung und Ausgänge Als Ausgang stehen zwei Klinkenbuchsen (5) zur Verfügung. Den Ausgangspegel können Sie mit dem Volume-Potentiometer (4) einstellen. modul 5 Bedienhandbuch... -
Seite 11: Technische Daten
Subsonic Filter Eingänge : 2x Chinch, Masseschraube Ausgänge : 2x 3,5mm Klinkenbuchse (mono) Subsonic Filter : 20Hz (schaltbar) Lautstärkeregelung : Potentiometer Spannungsversorgung : +12V / 25mA -12V / 25mA Abmaße (H/B/T) : 12TE / 3HE / 40mm modul 5 Bedienhandbuch... - Seite 12 C 2018 by Manikin Electronic Alle Rechte vorbehalten www.manikin-electronic.com...
