DE
Bevor Sie den Karton Ihren neuen Aufsitzmäher öffnen, überprüfen Sie bitte folgendes:
WIR EMPFEHLEN, DASS EINE ZWEITE PERSON IHNEN HELFEN KANN, BEVOR SIE BEGINNEN.
Entfernen Sie den Karton, indem Sie ihn gerade nach oben und über den geschlossenen Metallrahmen
anheben, der das Gerät packt und schützt.
Ein paar Elemente sind zu installieren. montieren Sie NICHT, bevor Sie den Metallrahmen abnehmen.
• •
Stellen Sie das Lenkrad an den rechten Platz. Ein Bol zen sogar ist zu positionieren und anzuziehen, um das
Lenkrad in Position zu sichern.
Neben dem Lenkrad ist der Fahrersitz auch zu positio nieren. Heben Sie den Sitz in die richtige Position
gegen die Basisspuren, die gesichert sind. Der Sitz wird dann entlang der Spur positioniert. Um den richtigen
Sitz zu gewährleisten, muss der Griff des Bodens des physischen Sitzes offen sein.
Installieren Sie Grasdeflektor und stellen Sie sich er, dass er an den Mäher ZU JEDER ZEIT angebracht
bleibt!

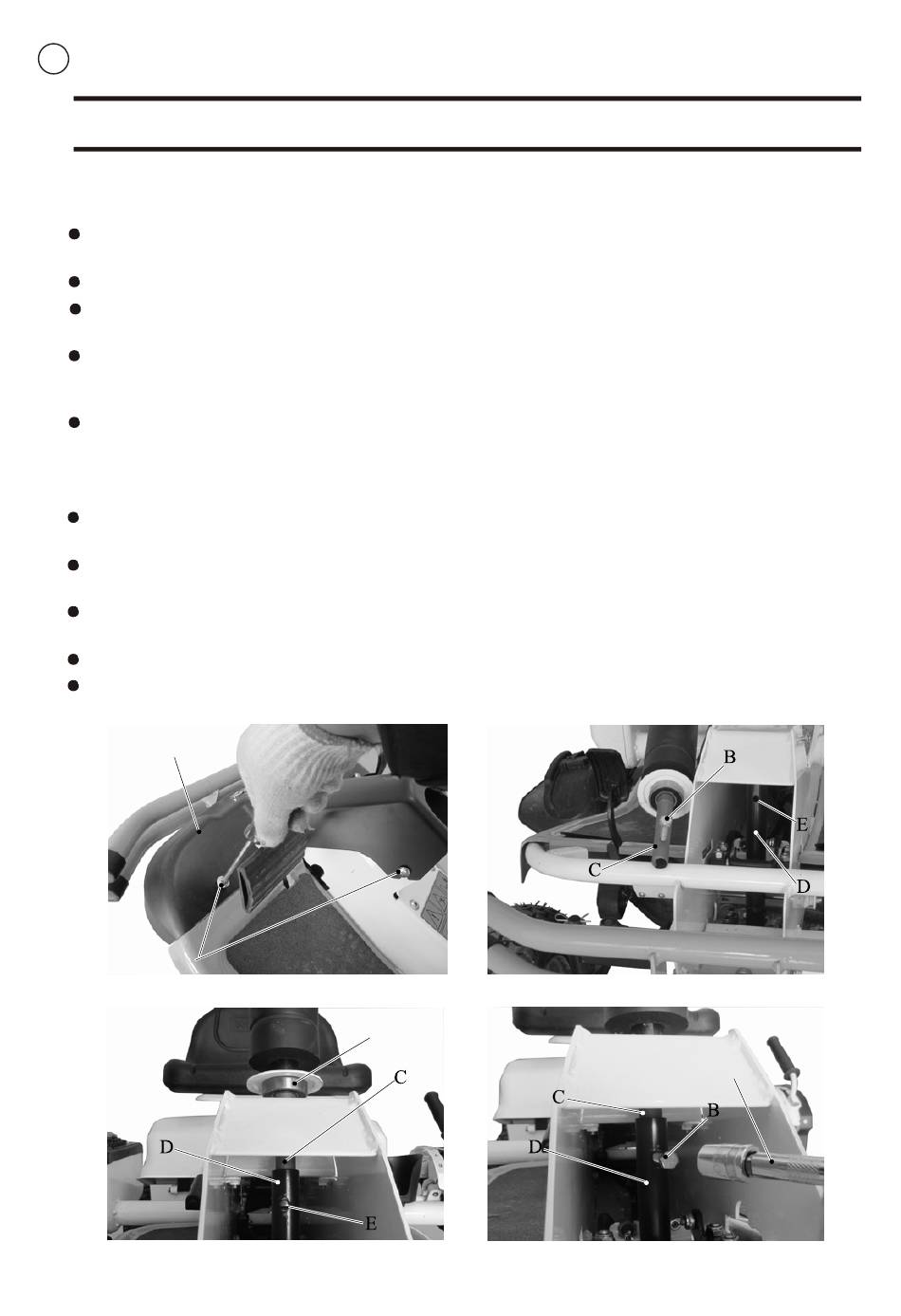

Installation des Lenkrades

Schrauben Sie 4 Schrauben auf dem Frontschild mit Schraubenzieher ab und dann demontieren Sie das
Schild.
Schrauben Sie den Bolzen B von Lenkwelle C ab, dann heben Sie die Lenkradbaugruppe und setzen Sie die
Welle C in Lenkhülse D durch das Loch auf dem Schnittdeck vorsichtig ein.
Schieben Sie die Lenkwelle C, bis das Schraubenloch auf der Welle der vorgesehenen Öffnung E auf der
Hülse D ausrichtet.
Montieren und befestigen Sie den Bolzen B auf Lenkwelle C durch das Loch E mit einem Steckschlüssel.
Ersetzen Sie den Frontschild auf dem Schnittdeck und bauen Sie die 4 Schrauben mit Schraubenzieher
wieder zusammen.
Frontschild
Schraube
MONTAGE & AUFBAUEN - Überblick
Bild 1.1
Lager
Bild 1.3
06
Bild 1.2
Steckschlüssel
Bild 1.4
