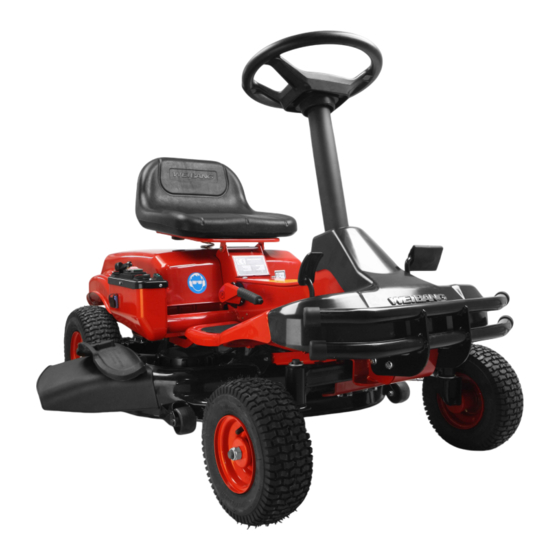

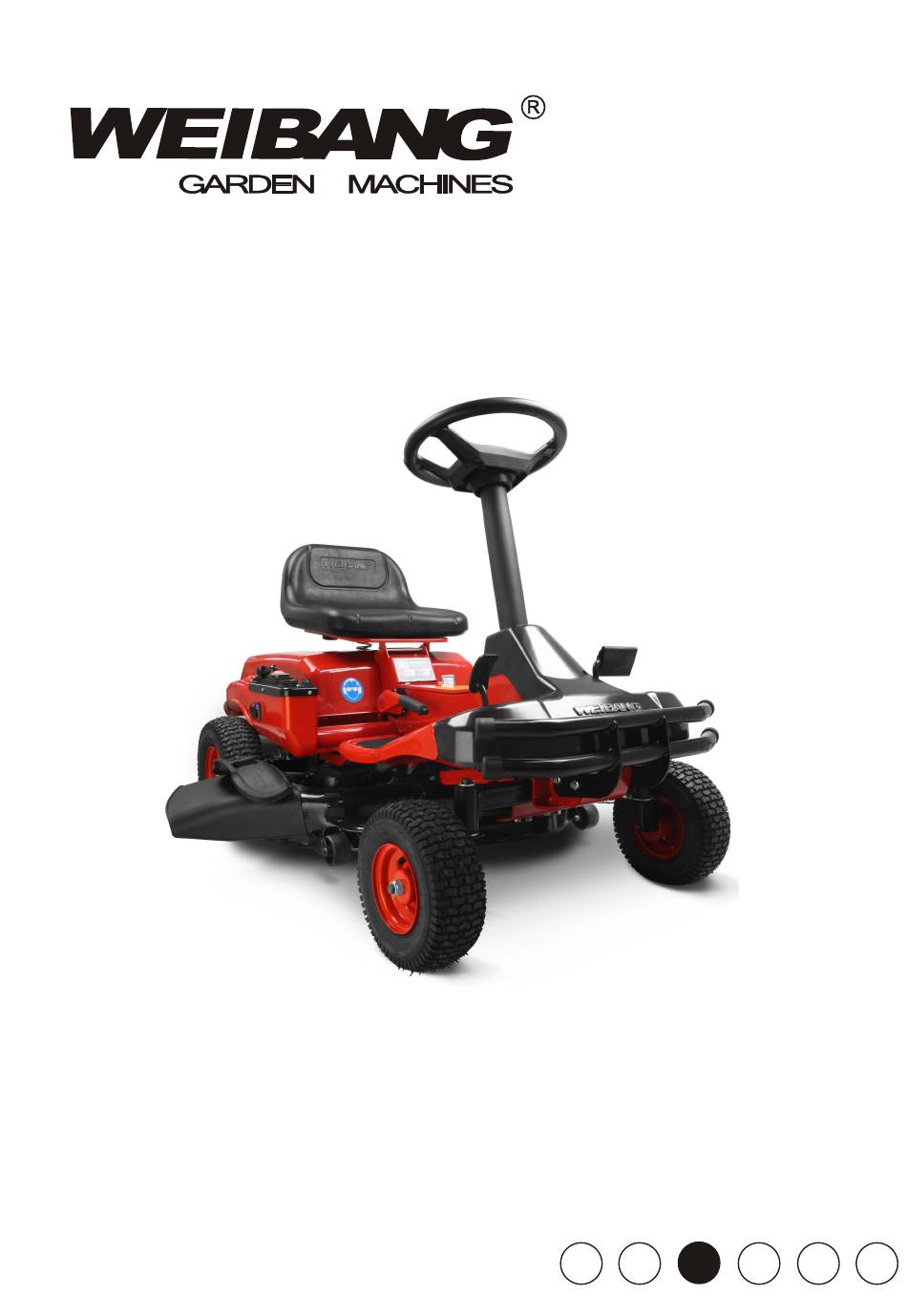

- Seite 1 BATTERIEBETRIEBEN WB76E E-RIDER Bedienungsanleitung ( O r i g i n a l e E i n w e i s u n g )
-
Seite 2: Inhaltsverzeichnis
Leistungspegel -Anzeige sanleitung gefundenen Informationen brauchen, wenden Nutzung der Parkbremse Sie sich an Weibang Händler. Wenn Sie einen Händler Nutzung des Schlüsselschalters nicht finden können, wenden Sie sich bitte an die Weibang Nutzung von CCS Kundendienstabteilung. Nachladung des Mähers Sicherheitswarnsymbol Einstellung der Schnitthöhe... - Seite 3 Sicherheitsanweisungen und Warnungen! Es ist sehr wichtig, die Bedienungsanleitung vor der ersten Inbetriebnahme und eine ausreichende Pflege beim Benutzen von Weibang Produkt, während man immer für die Sicherheitsanweisung haften soll. Wenn falsch verwendet, werden alle Produkte potenzielle Gefahren für den Benutzer, Zuschauer, Tiere oder Objekte in der Nähe sein können.
-
Seite 4: Allgemeine Warnhinweise Für Elektrowerkzeuge
Allgemeine Warnhinweise für Elektrowerkzeuge WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die mit diesem elektrowerkzeug geliefert werden. Die Nichtbeachtung aller nachfolgenden Anweisungen kann zu elektrischen schlägen, Feuer und / oder schweren Verletzungen führen. Speichern alle Warnungen und Anweisungen für Zukünftige Hinweise. Der Begriff "Elektrowerkzeug"... -
Seite 5: Elektrowerkzeug Gebrauch Und Pflege
G) Wenn für den Anschluss von Staubabsaug- und Sammelanlagen Geräte zur Verfügung gestellt, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäßverwendet werden. Die Verwendung von Staubansammlungen kann staubbedingte Gefahren reduzieren. H) Lassen Sie sich nicht von Vertrautheit aus der häufigen Verwendung von Werkzeugen erhalten Sie sich selbstgefällig und ignorieren Werkzeug Sicherheit Grundsätze. - Seite 6 F) Setzen Sie einen Akku oder ein Werkzeug nicht auf Feuer oder übermäßige Temperatur aus. Die Einwirkung von Feuer oder Temperatur über 130 ° C kann zu Explosionen führen. G) Befolgen Sie alle Ladeanweisungen und beladen Sie den Akku oder das Werkzeug nicht in der Anleitung.
- Seite 7 Beachten geworfene oder fliegende Gegenstände Allgemeine Gefahrenanweisung. Zuschauern. Lesen Sie Die Bedienungsanleitung. Halten Sie die Zuschauer von der Maschine weg. Beachten Sie die Stromschlaggefahr. Halten Sie das flexible Halten Sie Hände und Füße von den Versorgungskabel vom Klingen fern. Schneidwerkzeug weg. Nachdem alle Maschinenkomponenten vollständig aufhören, können Sie sie berühren.
-
Seite 8: Teil 1: Sicherheitsbestimmungen
Sicherheitsbestimmungen I. Allgemeiner Betrieb Beachten Sie die Anweisungen des Herstellers für den ordnungsgemäßen Betrieb und die Installation von Zubehör. WARNUNG: Dieses Gerät darf nicht von Nur die vom Hersteller genehmigten Zubehörteile können Personen (einschließlich Kinder), die eingeschränkte, verwendet werden. physische, sensorische oder geistige Fähigkeiten oder •... -
Seite 9: Betrieb Bei Abhang
Aufsicht Pflege eines anderen verantwortlichen Erwachsenen. Achtung: Berühren Sie die drehenden Klingen nicht. Seien Sie wachsam und schalten Sie die Maschine ab, wenn Kinder das Gebiet betreten. Vor und bei dem Rückwärtsgehen, achten Sie hinter und II. BETRIEB BEI ABHANG unten auf kleine Kinder. -
Seite 10: Verantwortung Des Kunden
trockenes oder nasses Gras zu mähen. Schalten Sie den Motor sorgfältig nach den Anweisungen ein und halten Sie die Füße weit weg von den Klingen. Sofern Sie Situationen treffen, die in dieser Anleitung nicht enthaltet sind, nutzen Sie Sorgfalt und gute Beurteilung. Rotierende Klingen können Beine und Arme abschneiden Wenden Sie sich an Ihren Händler oder den lokalen und Objekte werfen. -
Seite 11: Technische Daten
TECHNISCHE DATEN: PRODUKT NAME Wiederaufladbar Reiten-auf Rasenmäher ERIDER GESCHÄFTSNAME BATTERIEBETRIEBEN MODEL WB76E Garantie 2 Jahre eingeschränkt nicht kommerziell Garantie der Batterie 2 Jahre eingeschränkt nicht kommerziell Antriebsmotor Vorwärts—Neutral—Rückwärts Antriebssystem elektrisch Batteriekapazität - Volt & AH 72V/24AH Batteriesystem (6) Batterien enthalten Grundgeschwindigkeit (ca.) -
Seite 12: Teil 2: Funktionen Und Bedienelemente
Die gelieferte Ware Nehmen Sie das Gerät aus der Verpackung vorsichtig und Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. überprüfen Sie, ob Sie die folgenden Teile erhalten haben: Nicht alle dargestellten und beschriebenen Zubehörteile -Rasenmäher mit niedriger Griffanordnung werden als Standardlieferung angeboten. -
Seite 13: Teil 3: Montage & Aufbauen
MONTAGE & AUFBAUEN - Überblick Bevor Sie den Karton Ihren neuen Aufsitzmäher öffnen, überprüfen Sie bitte folgendes: WIR EMPFEHLEN, DASS EINE ZWEITE PERSON IHNEN HELFEN KANN, BEVOR SIE BEGINNEN. Entfernen Sie den Karton, indem Sie ihn gerade nach oben und über den geschlossenen Metallrahmen anheben, der das Gerät packt und schützt. -
Seite 14: Installation Des Sitzes
Installation des Sitzes • • • Stecken Sie vorsichtig die Sechskante der 2 Sitzbolzen B in die Löcher mit langem Schlitz A in dem Sitzplatte, bis der Sechskant der Bolzen B die 2 Schlitze fangen kann. • • • Richten Sie den Sitz mit den langen Schlitz A aus, dann schrauben 2 Knöpfe in dem Sitz durch 2 Schlitz C. Richten Sie den Sitz mit Schlitze A und C in die gewünschte Position aus, dann befestigen Sie 2 Knöpfe D. -
Seite 15: Nachladung Neuer Maschine
Nachladung neuer Maschine ANMERKUNG: Die neue Maschine hat vielleicht wenige Energie nach der Lieferung und ist nachzuladen. Stellen Sie sicher, dass die Maschine vor dem Start vollständig aufgeladen wird. Laden Sie den 72V Blei-Säure-Batterie für 5-10 Stunden auf zu einer vollen Ladung der Batterie. Lesen Sie sorgfältig relative Teile in der Bedienungsanleitung oder fragen Sie lokalen Händler für Details. -
Seite 16: Leistungspegel -Anzeige
Leistungspegel -Anzeige Wenn Batterieleistung niedrig ist, blinkt der Anzeiger des Leistungspegel -Anzeige Leistungshebels, das heißt, die Maschine ist aufzuladen. Blinkart des Anzeigers: Das Licht bleibt an: >80% Energie Blinkt einmal alle paar Minuten: < 80% Energie Blinkt zwei Male alle paar Minuten: < 60% Energie Blinkt und das Horn alarmiert: ungenügende Energie (der Schnittmotor wird stoppen, automatisch zu arbeiten.) Bild 7... -
Seite 17: Nachladung Des Mähers
NACHLADUNG DES MÄHERS • • Wenn Batterieleistung niedrig ist, blinkt der Anzeiger des Leistungshebels, das heißt, die Maschine is aufzuladen. • • Die Aufladung sollte in der idealen Umgebungstemperatur von 0 bis 40 ° C durchgeführt werden. Stellen Sie sicher, dass der Zündschlüssel in der Aus-Position ist. Stecken Sie den runden Stecker des Ladegeräts in die Steckdose auf der Maschine wie gezeigt. -
Seite 18: Einstellung Der Schnitthöhe
Warnung! TRENNEN SIE DAS LADEGERÄT VON DER STECKDOSE (WAND) IMMER ZUERST, UND DANN TRENNEN SIE DEN RUNDEN LADESTECKER VON DER MASCHINE. WENN SIE DEN RUNDEN STECKER DES LADEGERÄTS ZUERST ABNEHMEN, KÖNNTE DER FREILIEGENDEN STECKER VERSEHENTLICH KURZGESCHLOSSEN WERDEN DURCH FREMDMATERIAL, WAS EINEN BRAND VERURSACHEN KÖNNTE. - Seite 19 5. Setzen Sie sich auskömmlich in den Sitz. 6. Sie MÜSSEN sitzen bleiben für das Mähen. Das Gerät verfügt über einen Anwesenheitsschalter und es funktioniert nicht, sofern Sie nicht richtig sitzen. Schalten Sie FORWARD / REVERSE auf "N", und drehen Sie dann die Taste nach rechts - Sie sehen, dass die Anzeigelampe auf grün wechselt.
-
Seite 20: Tipps Zum Mähen
23. Lösen Sie das Gaspedal zu einem vollständigen Stillstand. Dann schieben Sie den Schalter auf dem Antriebsbedienschalter in die Vorwärtspfeil-Position (Bild 6.1). 24. Greifen Sie die Klingen nach Schritt 9 wieder ein. Verwenden Sie das Gaspedal, um die Vorwärtsbewegung wieder zu aktivieren. 25. -
Seite 21: Teil 6: Wartung Und Instandhaltung
WARTUNG UND INSTANDHALTUNG Reifen - 11x4.00-5 - 13x5.00-6 Reifengröße: Vorderreifen (2) Hinterreifen (2) ACHTUNG: Niemals den maximalen Fülldruck auf der Seitenwand des Reifens angegebenen Werte übersteigen! • • • Halten Sie Reifen frei von Benzin, Öl oder Insektenbekämpfungschemikalien, die Gummi schädigen können. -
Seite 22: Pflege Der Klinge
Pflege der Klinge Für optimale Ergebnisse muss die Mähklinge scharf bleiben. Gebogen oder beschädigte Klingen sind zu ersetzen. Ersatz der Klinge Bevor Sie die Klingen ersetzen, bestellen Sie originale Ersatzteile für Ihren Rasenmäher. ABNAHM DER KLINGE Adapter 1. Trennen Sie das Zündkabel von der Zündkerze und legen Sie es irgendwo, wo es mit der Zündkerze nicht in Kontakt kommen kann. -
Seite 23: Wartung
Wartung Vor dem Zugriff auf Rückseite des Gerätes, stellen Sie sicher, dass der Mäher ausgeschaltet ist. • Schalten Sie das Gerät aus und ziehen Sie den Schlüssel aus. • Für Lagerung oder Wartung kippen Sie die Sitzplatte nach vorne und greifen Sie auf die Rückseite zu. •... -
Seite 24: Teil 7: Lagerung
• Nie erlauben Sie die Batterien für einen Zeitraum von mehr als 60 Tage ohne Aufladung zu bleiben. • Batterien MÜSSEN mindestens einmal innerhalb eines Zeitraums von 60 Tagen aufgeladen zu besten Ergebnissen. • Lassen Sie das Ladegerät NICHT an dem Mäher angeschlossen. Die Batterien haben bestimmt etwas Energie-Entwässerung und Verlustleistung zur besten Aufladung. -
Seite 25: Teil 8: Fehlerbehebung
FEHLERBEHEBUNG PROBLEM GRUND KORREKTURMAßNAHME Umschalttaste um "vorwärts" oder Drive-Schaltmodus -Schalter auf "REVERSE "neutral" neutral Park-Bremshebel gesperrt Veröffentlichung Park-Bremshebel Füße auf dem Bremspedal Nehmen Sie die Füße von Bremspedal Füße auf Fahrpedal Nehmen Sie die Füße vom Fahrpedal Drive-Motor kann nicht Schalten Sie das Gerät aus und reinigen gestartet werden Klinge-Motor gedrosselt... -
Seite 26: Teil 9: Garantie
GARANTIE Richtige Wartung Ihrer Weibang Ausrüstung liegt in der Verantwortung des Eigentümers. Folgen Sie den Anweisungen in der Anleitung für korrekte Schmierstoffe und Wartungsplan. Ihr Weibang Händler trägt eine komplette Linie von hochwertigen Schmierstoffen und Filtern für Motor, Übertragung, Chassis und Zubehör. - Seite 27 Um die Garantiedeckung zu erhalten ist es in Ihrer Verantwortung (auf Ihre Kosten), den Mäher einem autorisierten Weibang Händler zu liefern oder schicken, und für die Abholung oder Rückgabe des Geräts nach der Reparaturen zu arrangieren. Wenn Sie den Standort des nächstgelegenen autorisierten Weibang Händler nicht wissen, rufen Sie die Garantie-Anbieter durch die Karte auf der Verpackung dieses Produkts.
-
Seite 28: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Firmenbezeichnung des Herstellers: Yangzhou Weibang Garden Machine Company Limited vollständige Adresse des Herstellers: Hanjiang Industrial Park, Yangzhou City, Jiangsu Province 225127, P. R. China name und Adresse der Person (innerhalb der Gemeinschaft), die das technische datenblatt erstellt hat: Van Dyck Marcel Belgium, Provinclebaan 79, 2235 Houtvenne Belgium Wir erklären hiermit, dass die Maschine... -
Seite 29: Garantieurkunde
Garantie Urkunde Händler Wir wünschen Ihnen viel Erfolg bei der Arbeit mit Ihrem WEIBANG Gerät! Bitte bewahren Sie die Originalrechnung Ihres Ankaufs an einem sicheren Platz auf. Um Garantieleistungen für Ihr WEIBANG Produkt in Anspruch zu nehmen, müssen Sie eine Kopie dieses Dokuments zur Bestätigung des Garantiestatus vorlegen können. - Seite 30 Entlang der gestrichelten Linie falten Hier abstempeln z. Hd.: ABTEILUNG KUNDENDIENST Entlang der gestrichelten Linie falten...
