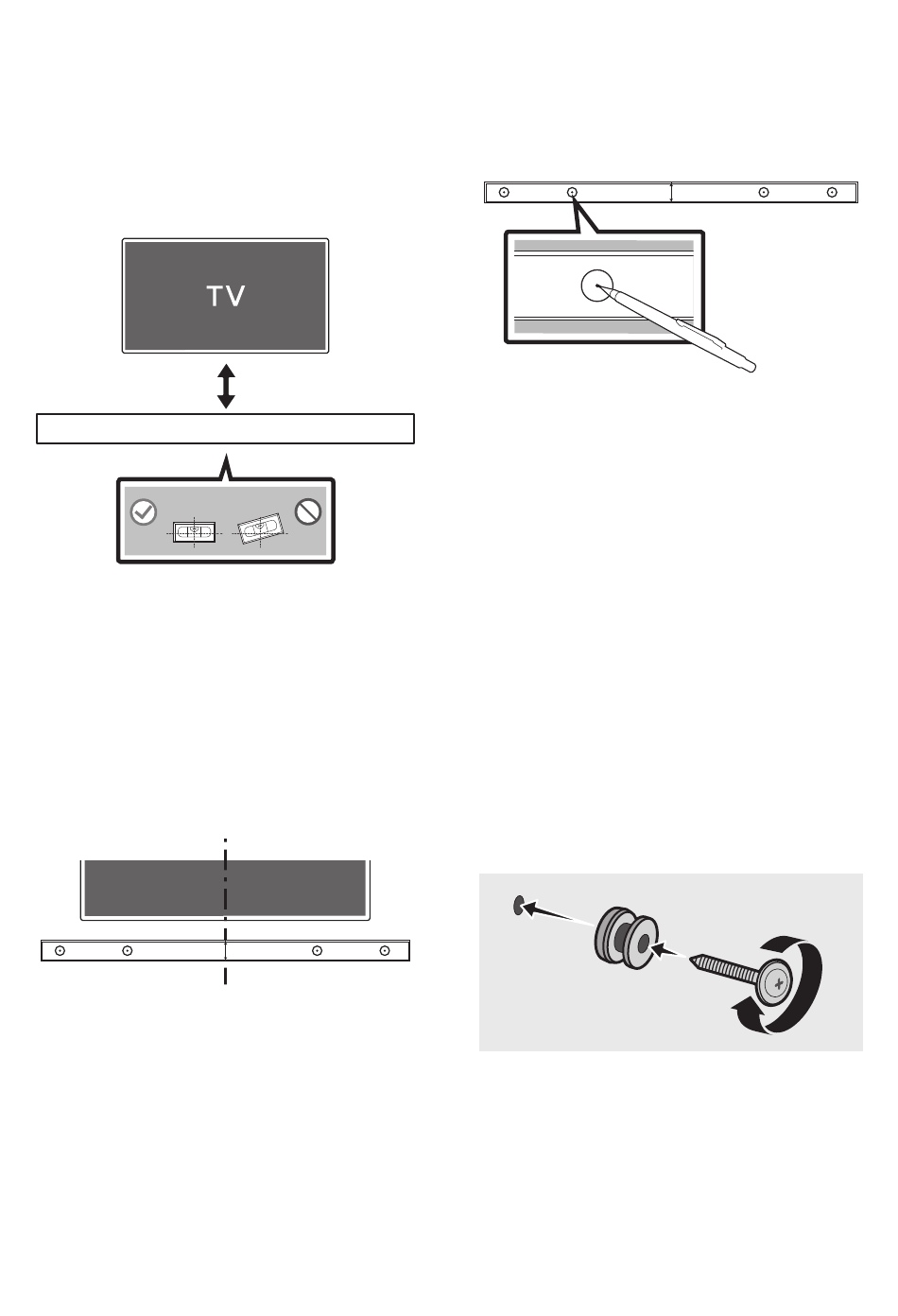

1. Piespiediet Sienas stiprinājuma šablons pie
sienas virsmas.
• Sienas stiprinājuma šablons ir jānovieto
līdzeni.
• Ja televizors tiks stiprināts pie sienas,
uzstādiet sistēmu Soundbar vismaz 5 cm
zem televizora.
2. Izlīdziniet papīra šablona Viduslīnija ar
televizora viduspunktu (ja uzstādāt sistēmu
Soundbar zem televizora), un pēc tam
piestipriniet Sienas stiprinājuma šablons,
izmantojot līmlenti.
• Ja neuzstādāt sistēmu zem televizora,
novietojiet Viduslīnija uzstādīšanas vietas
vidū.
A B
CENTER LINE
Viduslīnija
5 cm vai vairāk
B A
A-TYPE : 616mm
B-TYPE : 360mm
3. Ar pildspalvas vai uzasināta zīmuļa galu
caurduriet ar B-TYPE apzīmēto attēlu
viduspunktu katrā šablona galā, lai atzīmētu
balsta skrūvju atveru vietas, un pēc tam
noņemiet sienas stiprinājuma šablonu.
A B
4. Izmantojot piemērota izmēra urbi, izurbiet
sienā atveri katrā atzīmētajā vietā.
• Ja atzīmes neatbilst tapskrūvju
novietojumam, pirms balsta skrūvju
ieskrūvēšanas noteikti ievietojiet atverēs
piemērotus enkurus vai saspiežamos
stiprinājumus. Ja izmantojat enkurus vai
saspiežamos stiprinājumus, izurbiet
pietiekami lielas atveres, lai tajās varētu
ievietot izmantotos enkurus vai
saspiežamos stiprinājumus.
5. Izstumiet skrūvi (nav iekļauta komplektācijā)
caur katru Turētājskrūve un pēc tam cieši
ieskrūvējiet katru skrūvi balsta skrūves
atverē.
LAT - 25
B
A-TYPE : 616mm
CENTER LINE
B-TYPE : 360mm
B
A
CENTER LINE
