! WICHTIGER HINWEIS !

Dieser Motor wurde ausschliesslich für den Renngebrauch

entwickelt!

Der Hersteller SWISSAUTO erklärt dass keine Garantie für

den Motor und dessen Ersatzteile besteht.

Nur SWISSAUTO kann Mängel durch Montage oder

Material feststellen.

Bei Unstimmigkeiten ist

das Handbuch auf der

Homepage

www.swissauto.com

massgebend.

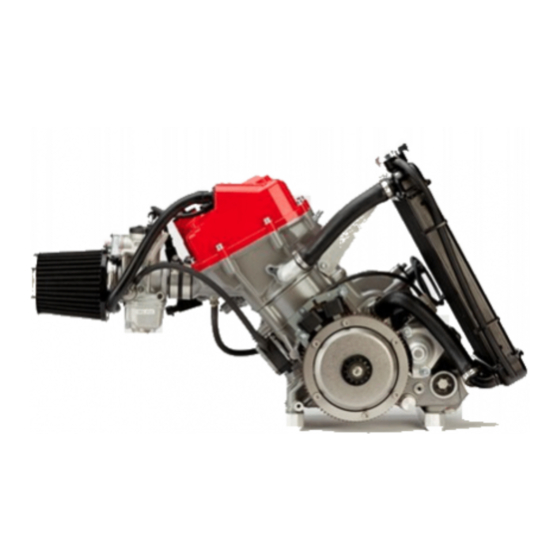

swissauto

Aufbauhinweise

und

Betriebshandbuch

Inhaltsverzeichnis

Inhaltszusammenfassung für Swissauto 250

Seite 1 ! WICHTIGER HINWEIS ! Dieser Motor wurde ausschliesslich für den Renngebrauch entwickelt! Aufbauhinweise Der Hersteller SWISSAUTO erklärt dass keine Garantie für den Motor und dessen Ersatzteile besteht. Nur SWISSAUTO kann Mängel durch Montage oder Material feststellen. Betriebshandbuch Bei Unstimmigkeiten ist...
Seite 2 Alle Rechte, sowie technische Änderungen und Irrtum vorbehalten. Nachdruck, Übersetzung oder Vervielfältigung, auch auszugsweise, nur mit schriftlicher Genehmigung durch: Buchmattstrasse 46 - 48 3400 Burgdorf Schweiz Lieferumfang www.swissauto.com Aufbau auf den Kart Inbetriebnahme Customer’s name Wartung Spezialwerkzeuge Engine number Empfohlenes Zubehör...
Seite 3: Technische Daten
4 Ventile pro Zylinder, 2 obenliegende Zylinderkopf Nockenwellen, rollengelagert Kurbelwelle geschmiedete Stahlwelle, verpresst, rollengelagert Kolben Aluminium geschmiedet ● Motor swissauto 250 mit Kupplung, Zündung und Benzinpumpe Pleuel Stahl geschmiedet, rollengelagert ● Kühler ● Kühlerabstützung mit Silentblock, Schrauben und Muttern Schmiersystem Integrierter Trockensumpf mit Membranpumpe ●...
Seite 4 Aufbau auf den Kart Drehmomentliste Anzugmomente Gewinde Festigkeit Schritt 1: Komplettieren Sie den Motor, indem Sie die Zündspule, den Kühler und Vergaser montieren. Laden Sie die Batterie! Loctite Motorträger Innensechskant Kettenritzelschraube 6Kant mit Flansch Legen Sie die Zündspule in die beiden Silentblöcke am Zylinderkopf.
Seite 5: Übersetzungstabelle
Übersetzungstabelle Aufbau auf den Kart Top Speed bei 13'000 rpm Ritzel Zahnkranz Top Speed [km/h] Ritzel Zahnkranz Top Speed [km/h] Schraube M8x80 mit U-Scheibe 83.9 109.2 84.8 110.2 85.8 110.5 86.8 111.5 Flanschstoppmutter M8 87.8 111.7 88.8 113.0 Mit 12Nm verschrauben. 89.9 113.1 91.0...
Seite 6 Aufbau auf den Kart Hauptdüsentabelle >1000 Höhe über Meer Schlauchklemme 28.6 900 910 920 930 940 950 960 970 980 990 1000 1010 1020 1030 Luftdruck [mbar] Kühlerschlauch Unten 104 104 106 106 106 106 108 108 108 108 104 104 104 106 106 106 108 108 108 108 104 104 104 106 106 106 106 108 108 108 Schlauchklemme 27.1 104 104 104 106 106 106 106 108 108 108...
Seite 7: Vergasergrundeinstellung
Vergasergrundeinstellung Aufbau auf den Kart Vergaser Dell’orto PHF 30 DD1 Legen Sie beide Haupddüse Schlauchklemmen auf den Vergasergummi und stecken Leerlaufdüse diese auf den Ansaugflansch. Vorzerstäuber Düsenstock AB 260 Stecken Sie den Vergaser in den Düsennadel Vergasergummi und ziehen die beiden Schlauchklemmen fest.
Seite 8: Verkabelungsschema
Aufbau auf den Kart Verkabelungsschema Schritt 2: Positionieren Sie den Motor auf dem Kart. Verkabelung des Batteriekastens. Legen Sie die Auspuffdichtung in den Auslasskanal. Montieren Sie den Auspuffkrümmer lose mit 2 Flanschmuttern M6. Positionieren Sie den Auspuffkrümmer so, dass zwischen Auspuffkrümmer und Motor ein Spalt von 1mm bleibt.
Seite 9: Montage Der Kupplung
Montage der Kupplung Aufbau auf den Kart Stecken Sie die Kupplung auf die Die Distanz Auspuffkrümmer - Sitz Kurbellwelle. sollte nun min. 2cm betragen. (Keil nicht vergessen) Sollte der Auspuffkrümmer zu nahe Ziehen Sie die am Sitz sein oder möchten Sie Kupplungsträgermutter mit noch näher zum Sitz, können Sie 150 Nm fest.
Seite 10 Aufbau auf den Kart Montage der Kupplung Schritt 3: Setzen Sie nun den Kupplungsträger auf den Anlasserkranz. Montieren Sie den Batteriekasten. Richten Sie die Keilbahn so aus, dass sie 9.5° neben dem Gegengewicht Montieren Sie das Steuergerät auf vorbeizeigt, wie auf dem Bild ersichtlich. die beiden Silentblöcke und ziehen Sie die beiden Flanschmuttern M6 Stützring...
Seite 11 Montage der Kupplung Aufbau auf den Kart Vormontage der Kupplung Schritt 4: Verkabelung Positionieren Sie den Zündmagneten auf dem Anlasserkranz so, dass der Pfeil in Drehrichtung des Motors zeigt. Die grössere Fase an den Zähnen muss nach unten zeigen. Befestigen Sie das Plus- und Minuskabel mit den mitgelieferten Setzen sie nun das Gegengewicht die 2 kurzen und die 4 langen Distanzhülsen auf den Anlasserkranz.
Seite 12: Demontage Der Kupplung
Aufbau auf den Kart Demontage der Kupplung Schritt 5: Montieren Sie den Auspufftopf Demontieren Sie die Ladespule und das Pick-Up. Montieren Sie den Auspufftopf auf einen handelsüblichen Lösen Sie die Auspuffhalter. Kettenritzelschraube. (nicht im Lieferumfang enthalten) Entfernen Sie die Kupplungsglocke und das Ritzellager.
Seite 13: Tipps Und Tricks
Pedal so eingestellt werden, Kupplung beim Wegfahren zusätzlich erhöht! dass der Gasschieber nicht überzogen werden kann. ● Für einen schnellen Übersetzungsänderung empfehlen wir eine zweite Kupplungsglocke mit vormontiertem Ritzel ● Sämtliche Anleitungen und Ersatzteillisten finden Sie auf unserer Homepage: www.swissauto.com...
Seite 14: Empfohlenes Zubehör
Inbetriebnahme Empfohlenes Zubehör Dieses Zubehör ist nicht im Lieferumfang enthalten. Ruckdämpfer Der Ruckdämpfer ist ein Füllen Sie nun 0.4l 0W30 Öl von Zahnkranzhalter auf der Motorex in den Motor. Hinterachse, auf den alle gängigen Zahnkränze montiert werden können. Durch den Ruckdämpfer verlängert sich die Lebensdauer Ihrer Kette erheblich.
Seite 15 Spezialwerkzeuge Inbetriebnahme Wir empfehlen folgende Spezialwerkzeuge: Ist zuviel Öl im Motor, kann es sein dass der Motor das Öl über den Entlüftungsschlauch in den Luftfilter auswirft. Kupplungsabzieher Mit warmem Öl soll der Ölstand nicht über dem Schauglas sein, Sie sollten ●...
Seite 16: Wartung
Wartung Wartung Die Wartung des swissauto 250 Motors ist für seine Lebensdauer wichtig. ● Verwenden Sie nur vollsynthetisches Öl 0W30 Bei falscher oder ungenügender Wartung kann sich die Lebensdauer Wir empfehlen Schmiermittel der Firma Motorex. verringern. Gewisse mechanische Kenntnisse sind Voraussetzung.
