digital
73 410
Multiprotokolldecoder mit Lastregelung
für Gleichstrom- und Faulhabermotoren
Eigenschaften
• Geregelter Multiprotokolldecoder für DCC und Motorola
• Geeignet für Gleichstrom- und Glockenankermotoren bis 0,5 A
• Ruhiger Motorlauf duch Motoransteuerung mit 18,75 KHz
• 14, 27, 28, 128 Fahrstufen, je nach Datenformat
• Kurze (1-127) und lange (128-9999) Adressen
• NMRA konform
• Minimale, maximale und mittlere Geschwindigkeit einstellbar
• Hauptgleisprogrammierung (DCC)
• Rangiergang (halbe Geschwindigkeit) über F3 schaltbar
• Anfahr-Bremsverzögerung über F4 schaltbar
• Fahrtrichtungsabhängige Beleuchtung, dimmbar, schaltbar über F0
• Mit Lötanschlüssen für Uhlenbrock IntelliSound Module oder LISSY Mini-Sendemodule
• Reagiert auf ein DCC konformes Bremssignal oder Bremsstrecken mit Gleich s pannung
• Alle Ausgänge gegen Kurzschluss gesichert
• Konventioneller Gleichstrombetrieb mit automatischer Umschaltung auf den jeweiligen Betriebsmodus
• Alle CV's sind mit Digitalgeräten der Formate DCC und Motorola zu programmieren
• Im DCC-Betrieb programmierbar per Register, CV direkt oder Page Programmierung
• Updatefähig durch Flash-Memory
• Mit 6-pol. Schnittstellenstecker nach NEM 651
Beschreibung

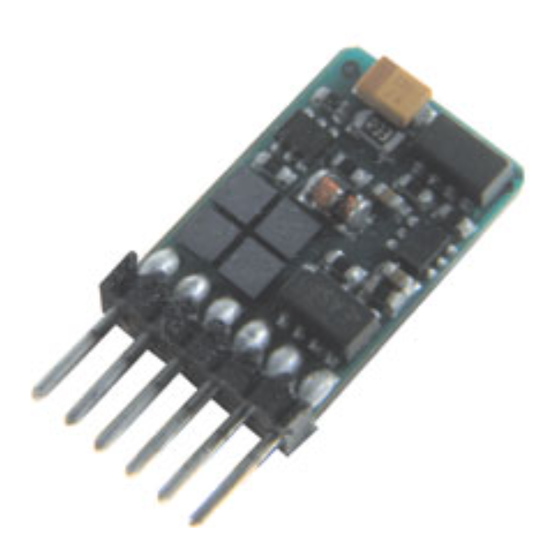

Der Lokdecoder 73 410 ist ein kleiner, leistungsfähiger Multiprotokolldecoder. Er kann in DCC- und
Motorola-Digitalsystemen verwendet werden und fährt ebenfalls im Analog-Modus mit Gleich-
spannung. Die jeweilige Betriebsart wird automatisch erkannt, sie kann jedoch auch manuell
festgelegt werden.
Der Decoder arbeitet mit einer Frequenz von 18,75 KHz und eignet sich dadurch nicht nur für
Gleichstrom-, sondern auch für Glockenankermotoren (z.B. Faulhaber, Maxon, Escap) bis zu einer
dauernden Stromaufnahme von 0,5 A . Kurzzeitig höhere Motorströme bis 1 A werden gut toleriert.
Die Einstellung der Motorkennlinie erfolgt über die minimale, mittlere und maximale Geschwindigkeit.
Die Lastregelung kann durch Regelparameter den verschiedenen Lokmotoren individuell ange-
passt werden.
Der Decoder verfügt über zwei fahrtrichtungsabhängige Beleuchtungsausgänge.
Über die Funktionstasten f3 und f4 können ein Rangiergang mit gedehntem Langsamfahrbereich
und die Anfahr-Bremsverzögerung geschaltet werden.
Der Decoder ist programmierbar über Intellibox, DCC-und Märklin-Steu e rgeräte. Mit allen Geräten
sind alle CV's zu programmieren.
