TOTALINE MultiRef Betriebs- Und Wartungsanleitung
Digitale monteurhilfe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Made in Italy
Gruppo manometrico digitale
Istruzioni d'uso e manutenzione
Digital manifold
User and service manual
Digitale Monteurhilfe
Betriebs- und Wartungsanleitung
Manifold digital
Model d'emploi et maintenance
Grupo manométrico digital
Instrucciones de uso y mantenimiento
Digitale meterset
Gebruikers- en service handboek
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für TOTALINE MultiRef
- Seite 1 Made in Italy Gruppo manometrico digitale Istruzioni d’uso e manutenzione Digital manifold User and service manual Digitale Monteurhilfe Betriebs- und Wartungsanleitung Manifold digital Model d’emploi et maintenance Grupo manométrico digital Instrucciones de uso y mantenimiento Digitale meterset Gebruikers- en service handboek...
- Seite 13 Made in Italy Digital manifold User’s manual ENGLISH w w w. b y r e f c o m p a n y. c o m...
- Seite 23 Made in Italy Digitale Monteurhilfe Bedienungsanleitungen DEUTScH w w w. b y r e f c o m p a n y. c o m...
- Seite 24 Wir, Unterzeichner der vorliegenden Erklärung, erklären auf unserer ausschließlichen Verantwortung dass die Geräte Modell: FOX/MultiRef (Totaline) und alle seine Varianten die, in unserem Betrieb herstellt werden und die, für die Überprüfung und Wartung der HVAC und A/C Klimaanlagen bestimmt sind, in Übereinstimmung mit der folgenden EG-Richtlinie entwickelt werden:...
- Seite 25 3.4 Anschluss der MultiRef an die Klimaanlage ....... . .
-
Seite 26: Sicherheitsvorschriften
ac h t un g Sicherheitsvorschriften Dieses Gerät darf nur von qualifiziertem Personal betrieben werden, das mit den Grundlagen der Kältetechnik, den Kälteanlagen und den Kältemitteln vertraut ist und die Gefahren kennt, die von unter Druck stehenden Geräten ausgehen. Die vorliegende Bedienungsanleitung sorgfältig lesen; die strenge Beachtung der darin beschriebenen Vorgänge ist Voraussetzung für die Sicherheit des Betreibers, den einwandfreien Zustand der Geräte und die Beibehaltung der genannten Leistungen. -

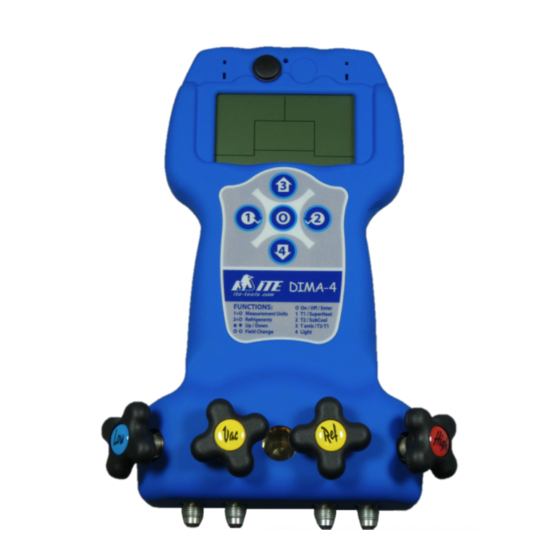

Seite 27: Vorstellung Der Digitalen Monteurhilfe Multiref
VORSTELLUNG DER DIGITALEN MONTEURHILFE MULTIREF MultiRef ermöglicht die schnelle und zuverlässige Wartungsarbeit der Klimaanlage und die Diagnose mit Berechnung der Überhitzung (Superheating) und Unterkühlung (Subc- ooling). Die interne Datenbank enthält mehr als 50 Kältemittelsorten. Technische Daten MultiRef Modell Kältemittel alle halogenierte Kältemittel... -
Seite 28: Monteurhilfe
Die 5 Tasten ermöglichen die komplette Steuerung des Gerätes. Der Siebdruck auf dem Aufkleber ermöglicht eine einfache Verwendung während jedes Vorgangs. 2.4 Temperaturfühler Im Lieferumfang der MultiRef sind 2 Temperaturfühler (Typ K) mit je 3 Meter Kabellänge, Zusätzlich verfügt die MultiRef über einen eingebauten Temperaturfühler zur Messung der Umgebungstemperatur. -
Seite 29: Anwendungshinweise Für Die Korrekte Handhabung Des Digitalen Manifold
3.2 Ein-/Ausschalten der MultiRef Um die MultiRef einzuschalten, drücken Sie die mittlere Taste länger als 1 Sek. Das Display zeigt die zuletzt verwendete Einstellung an. Um die MultiRef auszuschalten, drücken Sie die mittlere Taste länger als 3 Sek. -
Seite 30: Anschluss Der Multiref An Die Klimaanlage
Bevor der Kältemittelkreislauf geöffnet wird, sicherstellen, dass die Schläuche evakuiert und frei von nicht kondensierbaren Gasen sind. Wir empfehlen mindestens 5 Minuten die Schläuche und die MultiRef zu evakuieren. (hierzu eignet sich hervorragend die Wigam Vakuumpumpe Modell RS3D oder ein nächst größeres Modell). -
Seite 31: Benutzung Der Multiref Monteurhilfe
Diese Funktion muss durchgeführt werden, wenn der angezeigte Druck im Display nicht mit dem Umgebungsdruck übereinstimmt. Um den Nullpunktabgleich ordnungsgemäß durchführen zu können, muss an der gesamten MultiRef der Umgebungsdruck anliegen. Es dürfen keine Schläuche an der MultiRef angeschlossen sein und alle Handabsperrventile der MultiRef müssen geöffnet sein. -
Seite 32: Ersatzteile Und Zubehör
PWKG L LOW Drehknopf 14021014001 PWKG H HIGH Drehknopf 14021015001 PWKG R REF Drehknopf 14021016001 PWKG V VAC Drehknopf 14012057 Nylon Haken für MultiRef 09012013 TK 109 Universaler Temperaturfühler 6.2 zubehör Ref. Modell Beschreibung 09012019 TK 104 Umgebungsfühler 09012020 TK 105 Fühler für Oberfläche... - Seite 33 Made in Italy Manifold digital Manuel d’utilisation FRANÇAIS w w w. b y r e f c o m p a n y. c o m...
