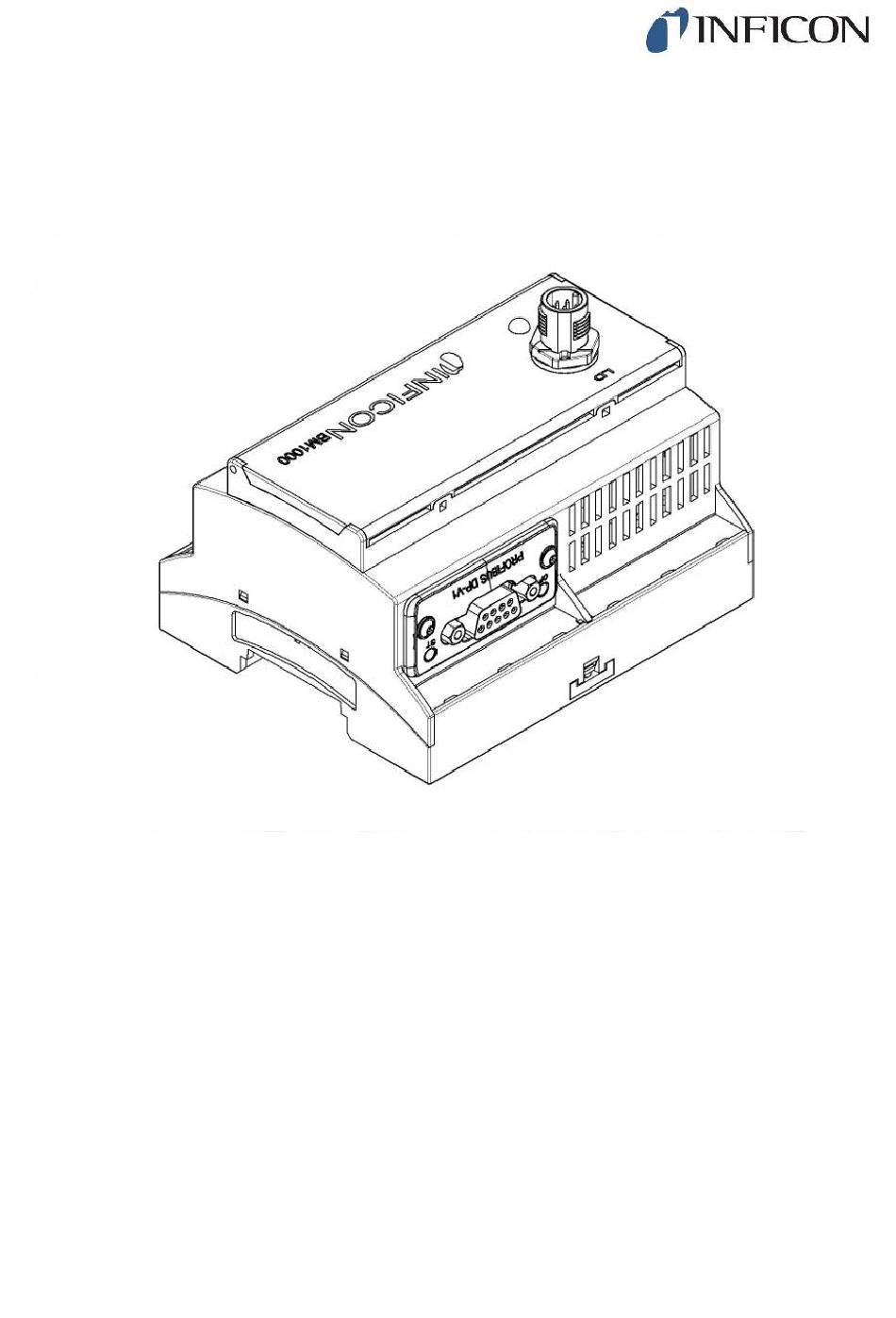

- Seite 1 Original-Betriebsanleitung BM1000 Bus-Modul Katalognummern 560-315 (Profibus), 560-316 (Profinet), 560-317 (DeviceNet), 560-318 (Ethernet/IP) Ab Software-Version jiqb10de1-06-(1901)
- Seite 2 INFICON GmbH Bonner Straße 498 50968 Köln, Deutschland...
-
Seite 3: Inhaltsverzeichnis
4.3 Technische Daten............................. 9 5 Montage und Demontage .......................... 10 5.1 Bus-Modul und DIN-TS35-Hutschiene montieren .................. 10 5.2 Anschlüsse verbinden.......................... 10 5.3 Bus-Modul von DIN-TS35-Hutschiene demontieren................ 11 6 Außerbetriebnahme............................ 12 6.1 Gerät entsorgen............................ 12 6.2 Gerät einsenden ............................. 12 7 Anhang ................................ 14 7.1 CE-Konformitätserklärung ........................ 14 7.2 RoHS .............................. 15 BM1000-Betriebsanleitung-jiqb10de1-06-(1901) -
Seite 4: Zu Dieser Anleitung
1 Zu dieser Anleitung 1.1 Mitgeltende Dokumente • Betriebsanleitung des verbundenen Lecksuchers • Protocol Descriptions, Dokument-Nr. jira54 1.2 Zielgruppen Diese Betriebsanleitung richtet sich an Betreiber des Geräts und an technisch qualifiziertes Fachpersonal mit Erfahrung im Bereich der Dichtheitsprüftechnik. 4 / 20 BM1000-Betriebsanleitung-jiqb10de1-06-(1901) -
Seite 5: Sicherheit
► Verantwortungen, Zuständigkeiten und Überwachung des Personals regeln. 2.2 Anforderungen an den Anwender ► Diese Anleitung und vom Betreiber erstellte Arbeitsanweisungen lesen, beachten und befolgen, insbesondere die Sicherheits- und Warnhinweise. 2.3 Warnhinweise GEFAHR Unmittelbar drohende Gefahr mit Tod oder schweren Verletzungen als Folge BM1000-Betriebsanleitung-jiqb10de1-06-(1901) 5 / 20... - Seite 6 2 | Sicherheit INFICON WARNUNG Gefährliche Situation mit möglichem Tod oder schweren Verletzungen als Folge VORSICHT Gefährliche Situation mit leichten Verletzungen als Folge HINWEIS Gefährliche Situation mit Sach- oder Umweltschäden als Folge 6 / 20 BM1000-Betriebsanleitung-jiqb10de1-06-(1901)
-
Seite 7: Lieferumfang, Transport, Lagerung
Das Gerät kann beim Transport in einer ungeeigneten Verpackung beschädigt werden. Transportieren Sie das Gerät nur in der Original-Verpackung. Bewahren Sie die Original-Verpackung auf. Lagerung ► Gerät unter Beachtung der technischen Daten lagern, siehe Kapitel 4.3, Seite 9. BM1000-Betriebsanleitung-jiqb10de1-06-(1901) 7 / 20... -
Seite 8: Beschreibung

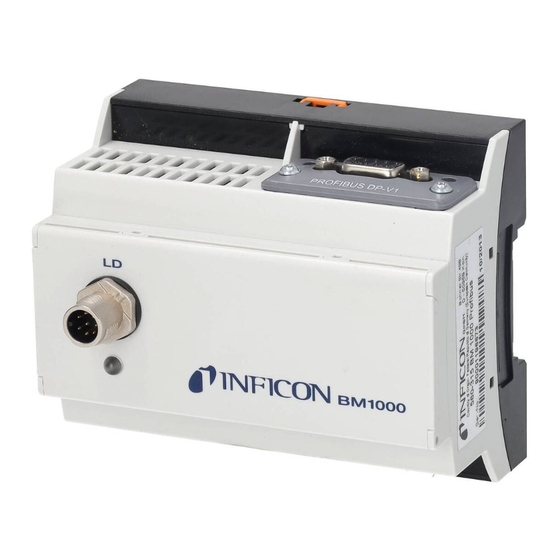

4.2 Funktion Das Bus-Modul ist eine Geräte-Schnittstelle zwischen z. B. der MSB-Box des Mas- senspektrometer-Moduls LDS3000 und einer externen Steuerung. Das Bus-Modul BM1000 ist bei INFICON in folgenden Varianten erhältlich: • 560-315 BM1000 PROFIBUS • 560-316 BM1000 PROFINET • 560-317 BM1000 DeviceNet •... -
Seite 9: Technische Daten
Max. relative Luftfeuchte von 31 °C bis 80% bis 50% (linear abfallend) 40 °C Max. Luftfeuchte bis 31 °C Max. Lagertemperatur -20 °C … 60 °C Zulässige Umgebungstemperatur (im 5 °C … 50 °C Betrieb) Verschmutzungsgrad Tab. 3: Umgebungsbedingungen BM1000-Betriebsanleitung-jiqb10de1-06-(1901) 9 / 20... -
Seite 10: Montage Und Demontage
ü Das Gerät muss mit einem Stromkreis versorgt werden, der den Anforderungen an „Energiebegrenzte Stromkreise“ der DIN EN 61010-1 (VDE 0411-1) genügt. ü Datenkabel von INFICON Bus-Modul (Anschluss LD) über Datenkabel mit Dichtheitsprüfgerät verbinden. Bus-Modul über eingebautes Feldbus-Modul mit externer Steuerung verbinden. -
Seite 11: Bus-Modul Von Din-Ts35-Hutschiene Demontieren
Kommunikation mit Feldbus-Master Informationen über den Aufbau der Kommunikation mit dem Feldbus-Master: siehe Interface Protocols, jira54 und kirb43. 5.3 Bus-Modul von DIN-TS35-Hutschiene demontieren Abb. 3: Bus-Modul demontieren 1. Arretierung mit Schlitzschraubendreher herausziehen. 2. Gerät von Hutschiene abziehen. BM1000-Betriebsanleitung-jiqb10de1-06-(1901) 11 / 20... -
Seite 12: Außerbetriebnahme
Nehmen Sie vor einer Rücksendung Kontakt mit uns auf und übersenden Sie eine ausgefüllte Kontaminationserklärung. ð Sie erhalten dann von uns eine Rücksendenummer. Verwenden Sie zur Rücksendung die Originalverpackung. Bevor Sie das Gerät versenden, legen Sie ein Exemplar der ausgefüllten Kontaminationserklärung bei. Siehe unten. 12 / 20 BM1000-Betriebsanleitung-jiqb10de1-06-(1901) - Seite 13 INFICON Außerbetriebnahme | 6 BM1000-Betriebsanleitung-jiqb10de1-06-(1901) 13 / 20...
-
Seite 14: Anhang
7 | Anhang INFICON 7 Anhang 7.1 CE-Konformitätserklärung 14 / 20 BM1000-Betriebsanleitung-jiqb10de1-06-(1901) -
