GR20s
6
Konfigurationsbeispiel der Messung
6.1
Die Zahnräder

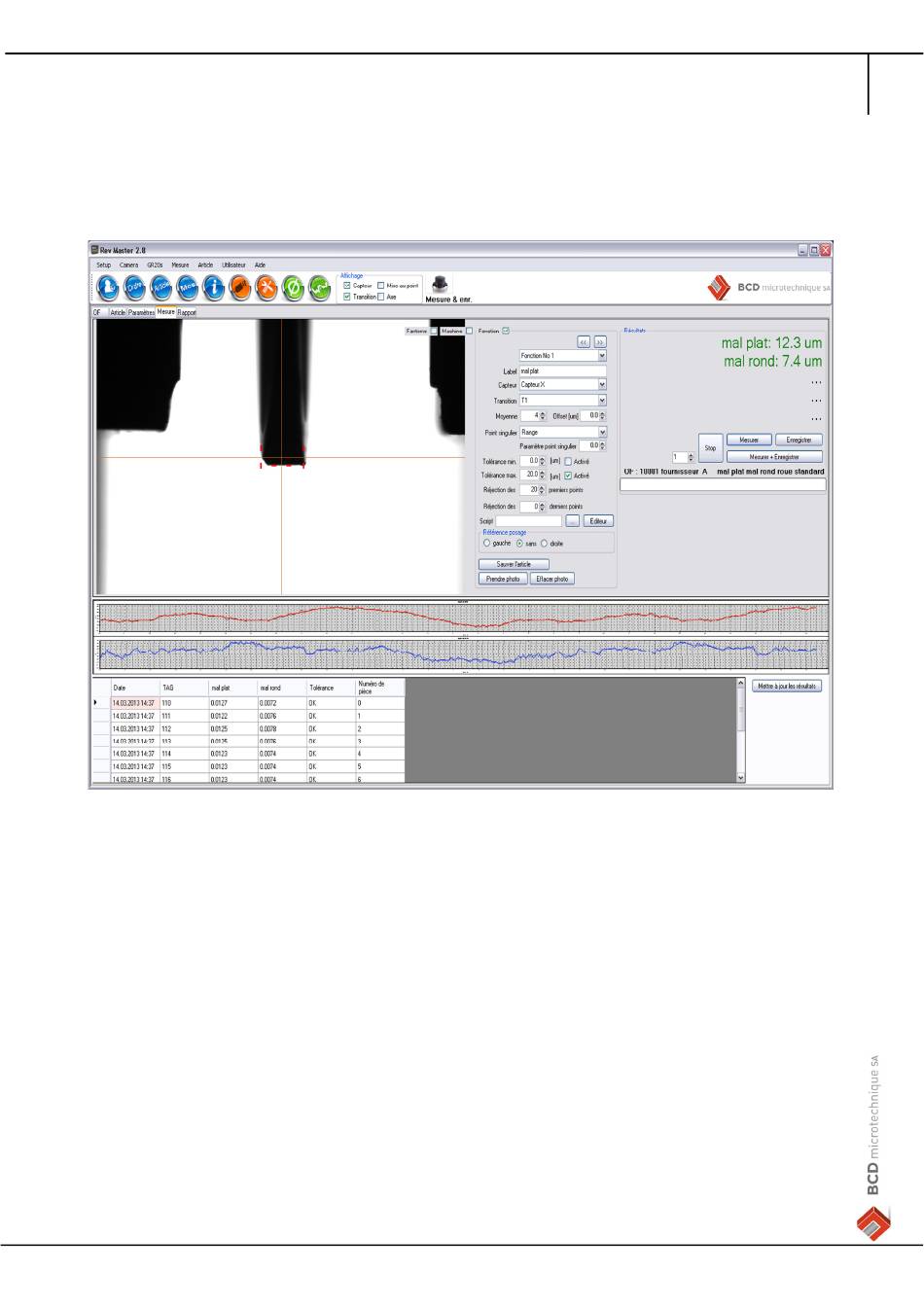

Auf der nachstehenden Abbildung misst der GR20s der Schlaglauf und Rundlauf einer
Platte.
Zur Erzeugung der Artikel dieses Teils wird mit der Anordnung des Teils auf der Auslage
begonnen, wobei dasselbe auf seinen Zapfen abgestützt wird (vgl. Einstellung der
Universalauflage). Mit der manuellen Modus des O'ring, wird derselbe auf einem
Durchmesser ohne Zahnung angeordnet, um das Teil ordnungsgemäß anzutreiben.
Im Anschluss wird das Teil mit Hilfe der Tische unter den Sensor angeordnet:
- Z für die Einstellung
- X und Y, damit die Sensor das Teil dort trennen, wo gemessen werden soll.
