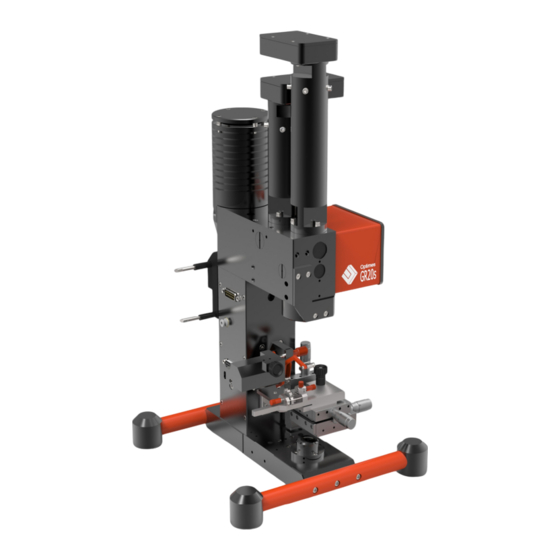

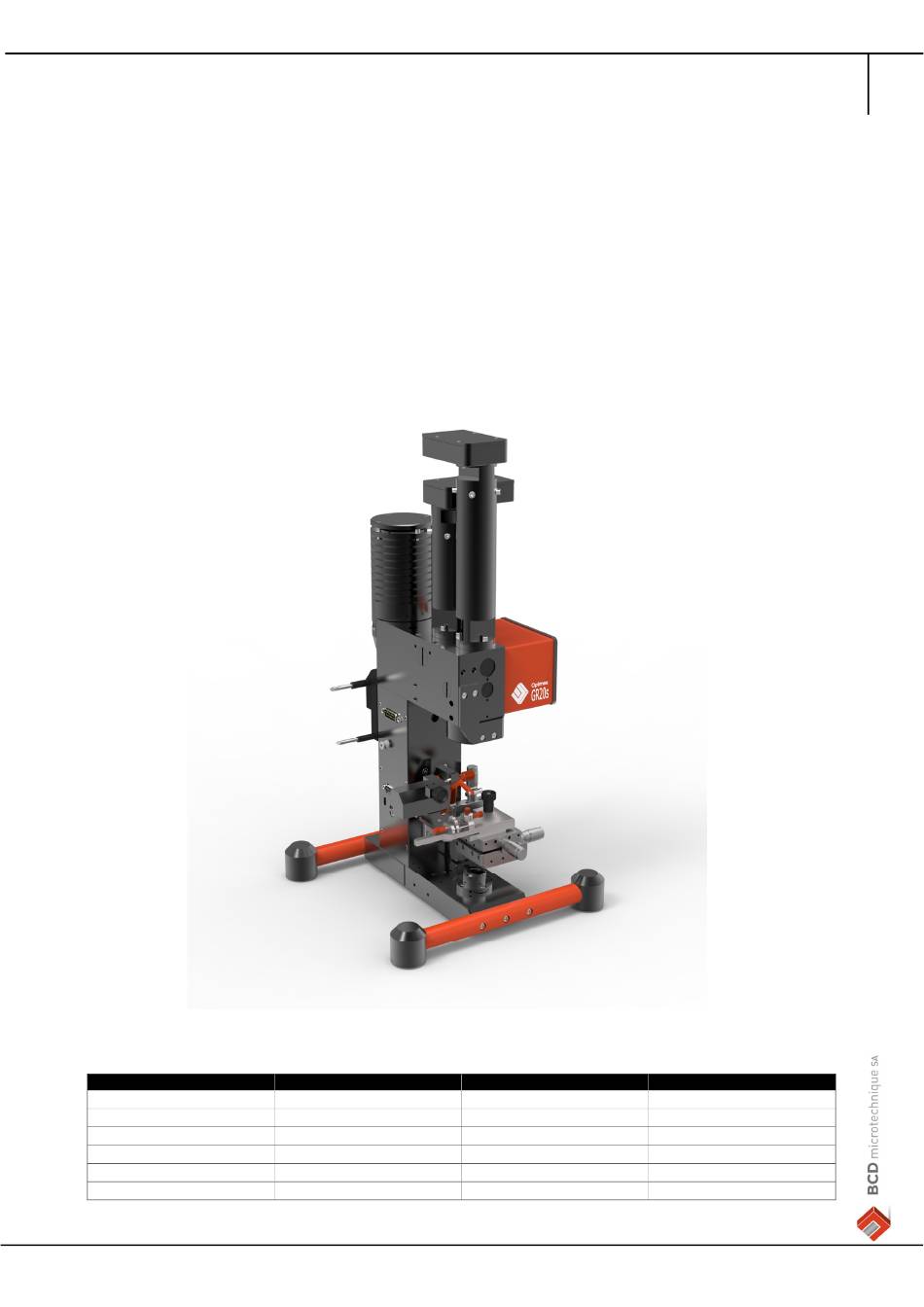

GR20s
Benutzerhandbuch
Überarbeitung der Unterlage
Version
V1.0
V2.0
V3.0
V3.1
V3.2
V3.3
09.04.13
GR20s
Datum
20.12.11
21.01.12
14.05.12
17.09.12
12.11.12
30.03.13
Version 3.3
Verfasser
Pahud
Claude
Pahud
Pahud
Batista
Pahud
Benutzerhandbuch
Beschreibung
Erste Version
Überarbeitung + Beispiele
Löschen Teileinrichtung
Kalibrierverfahren
FA + Scripts + Bilder
Überarbeitung
1 /48
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für BCD microtechnique GR20s
- Seite 1 GR20s Benutzerhandbuch GR20s Benutzerhandbuch Überarbeitung der Unterlage Version Datum Verfasser Beschreibung V1.0 20.12.11 Pahud Erste Version V2.0 21.01.12 Claude Überarbeitung + Beispiele V3.0 14.05.12 Pahud Löschen Teileinrichtung V3.1 17.09.12 Pahud Kalibrierverfahren V3.2 12.11.12 Batista FA + Scripts + Bilder V3.3 30.03.13...
-
Seite 2: Inhaltsverzeichnis
Ein- und Ausschalten des GR20s ................. 13 Rev Master-Software ....................14 Hauptschnittstelle ....................14 5.1.1 Die „Anzeigegruppe“ der Hauptschnittstelle ........... 15 5.1.2 Kontrolle des GR20s mit Hilfe des Space Buzzer .......... 16 5.1.3 Hauptsymbolleiste ..................17 Abrollmenüs ......................18 Kurztastatur ......................19 Benutzerverwaltung ....................20 5.4.1... - Seite 3 Ergebnistabelle ....................34 5.8.3 Messgrafiken ....................36 5.8.4 Hinweis hinsichtlich der Berechnung der Ergebnisse ........37 Messberichte ......................39 5.10 Kontrolle des GR20s ..................40 5.11 Sofortdaten ......................41 5.12 Sessionsdateien ....................42 Konfigurationsbeispiel der Messung ................43 Die Zahnräder ....................... 43 Steigradgetriebe ....................
-
Seite 4: Einführung
Profilprojektors (Umfang des Teils) aber mit einer optischen Konzeption arbeitet, die eine hohe Regelungsunempfindlichkeit bewirkt. Sie kann ausgesprochen kleine Teile (Feld von 3,5 x 3,5 mm) messen, die Feinstdetails (0,01 mm) aufweisen. Das GR20s ist ein flexibles Instrument, das es ermöglicht, eine große Anzahl von Messsituationen zu berücksichtigen. Einige Messmöglichkeiten: •... -
Seite 5: Terminologie
GR20s Benutzerhandbuch Terminologie Im Rahmen dieses Benutzerhandbuchs und der gesamten technischen Dokumentation über das Produkt GR20s und die SoftwareRev Master wird die nachstehende Terminologie verwendet: Begriff Beschreibung GR20s Messinstrument ohne Zubehör (Messgerät) Rev Master PC-KontrollSoftwaredes GR20s Space Buzzer Zubehör wie 3D-Maus zur Antriebssteuerung DP20 Hochauflösende BCD-Sensor (der GR20s wird mit zwei Sensor... -
Seite 6: Spezifikationen
In Betrieb 15 [W] Stand-by 2 [W] Gewicht 6 kg Abmessung 520 x 260 x 480 mm Versorgung des GR20s 15 V 1A des Netzadapters 90 bis 240 V AC Temperatur Betrieb 10 ° C bis 40 ° C Feuchtigkeit Betrieb Max 80% Auflösung... -
Seite 7: Vor Messbeginn
• Das Instrument auf einer ebenen und stabilen Fläche anordnen. • Die Berührung der optischen Geräte vermeiden. • Das Instrument vor Staub schützen. Instandhaltung Der GR20s benötigt keine besondere Instandhaltung. Stellen Sie eine Verschmutzung der optischen Geräte fest, wird ihre Reinigung mit einem alkoholhaltigen Produkt empfohlen (keine Trockenreinigung). Kalibrierung Es wird empfohlen, die Kalibrierung ein Mal jährlich zu prüfen. -
Seite 8: Einrichtung Der Softwarerev Master
Anmerkung: Ab der Version 2.8 (Februar2013) wird einzig Windows 7 empfohlen. 4.3.3 Einrichtungsverfahren Kompletteinrichtung Die Kompletteinrichtung erfolgt an einem PC, der mit dem GR20s verbunden ist: • Einrichtung des Driver FTDI CD:\\FTDI\. Auswahl der Version 32 oder 64 Bit in Abhängigkeit vom PC. -
Seite 9: Konfiguration Der Zugriffspfade
GR20s Benutzerhandbuch 4.3.4 Konfiguration der Zugriffspfade Anlässlich der ersten Benutzung der Software ist es erforderlich, die Zugriffspfade auf die Programmdaten zu konfigurieren: • Programm starten und im Administrator einloggen (admin/admin). • Im Abrollmenü Setup Einstellungen auswählen.., das nachstehende Fenster wird geöffnet: Ergänzen Sie nun das Programm auf Ebene der 5 gewünschten Zugriffspfade. -
Seite 10: Konfiguration Des Space Buzzer
GR20s Benutzerhandbuch 4.3.5 Konfiguration des Space Buzzer Um mit dem GR20s benutzt zu werden, muss der Space Buzzer gemäß den Hinweisen, die den nachstehenden Bildschirmkopien zu entnehmen sind, konfiguriert werden. Auf das Konfigurationsprogramm können Sie über das Setup-Abrollmenü zugreifen. Den Space Buzzer in Übereinstimmung mit den nachstehenden Hinweisen konfigurieren:... - Seite 11 GR20s Benutzerhandbuch 09.04.13 Version 3.3 11 /48...
- Seite 12 GR20s Benutzerhandbuch 09.04.13 Version 3.3 12 /48...
-
Seite 13: Anschluss Des Gr20S
Ein- und Ausschalten des GR20s Der GR20s wird beim Start des Rev Master- Programms automatisch eingeschaltet. Schaltet sich der GR20s nicht ein, liegt mit großer Wahrscheinlichkeit ein Anschluss- oder Einrichtungsproblem der Software vor. Das Rev Master-Programm informiert Sie mit einem Pop-up-Fenster über die wahrscheinlichste Ursache. Besteht das Problem weiter, wenden Sie sich bitte umgehend an BCD microtechnique SA. -
Seite 14: Rev Master-Software
GR20s Benutzerhandbuch Rev Master-Software Das Kapitel 5 gibt Auskunft über sämtliche Funktionalitäten der Rev Master-Software. Es unterteilt sich in Abschnitte, die jeweils ein Programmmodul beschreiben. Mit der Rev Master-Software, greifen Sie auf alle Funktionen des Instruments zu. Hauptschnittstelle Die graphische Rev Master-Schnittstelle setzt sich aus einem Hauptfester zusammen, das 5 Registerkarten umfasst: FA, Artikel, Parameter, Messung und Bericht. -
Seite 15: Die „Anzeigegruppe" Der Hauptschnittstelle
GR20s Benutzerhandbuch 5.1.1 Die „Anzeigegruppe“ der Hauptschnittstelle Die Anzeigegruppe, die sich aus 4 zu markierenden Fenstern zusammensetzt (welche in der Mitte oben im Hauptfenster angeordnet sind) ermöglicht die Anzeige im Textaufdruck auf dem Datenbild hinsichtlich der Sensor DP20x und DP20y. -
Seite 16: Kontrolle Des Gr20S Mit Hilfe Des Space Buzzer
GR20s Benutzerhandbuch 5.1.2 Kontrolle des GR20s mit Hilfe des Space Buzzer Der Funktionsmodus des Space Buzzer wird unterhalb seines Bilds angegeben: Manuell Eine Drehung in die positive Richtung rollt den Oring des Bogens ein, eine Drehung in die negative Richtung rollt den Oring auf. -
Seite 17: Hauptsymbolleiste
Information über den GR20s, Seriennummer, Softwareversion, zusätzliche Lizenz (Mikropumpe, Rad ohne Achse,…) Verbindung und Schnellkonfiguration des GR20s, baut im Problemfall erneut die Verbindung des GR20s auf und konfiguriert den GR20s mit dem laufenden Artikel neu. Kontrollfenster des GR20s, Kontrolle der Bogen, Beleuchtungsmodus,…... -
Seite 18: Abrollmenüs
Änderung der Anzeigeparameter wie Beleuchtung, Kontrast etc. GR20s Kommunikation Anzeige eines Verbindungshilfefensters des GR20s (Geschwindigkeitstest, Scan der Ports,.. Parameter Anzeige des Fensters der Gr20S-Parameter Information Information über den GR20s (Seriennummer, eingerichtete Option,..) Kalibrierung Kalibrierfenster Messung Messen On-The-Fly Sofortmessungsfenster Manager Datenbank öffnen Öffnet eine im Vorfeld angelegte Artikeldatenbank... -
Seite 19: Kurztastatur
Programm schließen <ctrl> I Kamera initialisieren <ctrl> L Echtzeiterfassung des Bilds starten <ctrl> <Maj> L Echtzeiterfassung des Bilds stoppen <ctrl> G Anzeige des Fensters der GR20S-Parameter <ctrl> D Sofortmessungsfenster <ctrl> U Login-Fenster Toggle der LED-Beleuchtung 09.04.13 Version 3.3 19 /48... -
Seite 20: Benutzerverwaltung
Die Benutzerebene verfügt über einen Zugriff zu den Messfunktionen aber ermöglicht nicht die Erzeugung oder Änderung eines Artikels. Neben den Funktionen zur Erzeugung eines Artikels besitzt der Administrator Konfigurations- und Kalibrierrechte des GR20s. Beim Start des Rev Master-Programms ist der automatisch verbundene Benutzer: default. -
Seite 21: Einloggen
GR20s Benutzerhandbuch 5.4.1 Einloggen 1. Anzeige des Login-Fensters mit Hilfe einer der nachstehenden Optionen: • Im Abrollmenü Benutzer login.. oder Option auswählen. • Tastenkombination <ctrl> U. • Mausklick auf Icon im Hauptfenster. 2. Mausklick auf Benutzer wechseln. 3. Ihren Benutzername und Ihr Passwort eingeben. -
Seite 22: Ausloggen
GR20s Benutzerhandbuch 5.4.2 Ausloggen 1. Login-Fenster anzeigen. 2. Mausklick auf Benutzer wechseln. 3. Login-Fenster schließen. Sie haben die Möglichkeit, den gegenwärtig verbundenen Benutzername unter im Abrollmenü Benutzer zu visualisieren. 5.4.3 Einschreibung eines neuen Benutzers Im Login-Fenster Registerkarte Einschreibung auswählen: Einzig die mit einem (*) markierten Felder sind obligatorisch. Es wird jedoch empfohlen, das Programm für die Gesamtheit der erfragten Informationen einzutragen. -
Seite 23: Benutzerparameter
Die Datei der Benutzerparameter wird aktualisiert, wenn Sie Benutzereinstellung speichern im Benutzermenü auswählen. Vernetzung Es ist möglich, für mehrere GR20s gemeinsame Benutzerparameter zu besitzen. Vgl. Kapitel über die Konfiguration der Zugriffspfade. 5.4.5 Vorgänge auf Ebene der Benutzerkonten Zur Änderung oder Löschung eines Benutzerkontos ist es erforderlich, die diesem Benutzer zugeordnete xml-Datei auszugeben oder zu ändern. -
Seite 24: Start Einer Messung
GR20s Benutzerhandbuch Start einer Messung Zum Start einer Messung einen Artikel in Registerkarte Artikel mit einem Mausklick auf den gewünschten Artikel auswählen. Wird kein Artikel in der Liste angezeigt, ist es eingangs erforderlich, einen Artikel zu erzeugen. Vgl. hierzu Abschnitt 5.5. -
Seite 25: Eine Fertigungsauftrag Starten
GR20s Benutzerhandbuch Eine Fertigungsauftrag starten Die Fertigungsauftrag verbindet einen Artikel, eine Messergebnisreihe und eine Reihe von Informationen über die Fertigungsauftrag (Name des Erzeugers der Fertigungsauftrag, Erzeugungsdatum,…). Zur Benutzung der Fertigungsauftrag auf die FA-Registerkarte oder auch auf das Icon klicken. In der linken Tabelle werden alle erfassten FA angezeigt. - Seite 26 GR20s Benutzerhandbuch Erzeugung eines neuen Fertigungsauftrags Ist die Liste der Fertigungsauftrag leer, müssen Sie zuerst einen neuen Fertigungsauftrag erzeugen. Geben Sie dafür den Namen der FA, die Sie erzeugen möchten, in das Textfeld oben links ein und klicken Sie auf den Button Neue FA erzeugen.
- Seite 27 Benutzerhandbuch Artikel Dieser Abschnitt gibt Auskunft über sämtliche Parameter eines Artikels und das Prinzip der Algorithmen des GR20s. Weiter unten in diesem Handbuch finden Sie praktische Beispiele. Mit der Erzeugung eines neuen Artikels haben Sie die Möglichkeit, die Antriebsparameter und die Messparameter für ein spezifisches Teil zu definieren.
- Seite 28 GR20s Benutzerhandbuch Vorgänge mit den Artikeln: Vorgang <<zurück<< Lädt den vorangehenden oder folgenden Artikel der Artikeldatenbank. oder >>weiter>> Artikel speichern Speichert den Artikel in der Datenbank. Artikel Klonen Erzeugung eines neuen Artikels durch Nachbilden des laufenden Artikels. Vorgänge mit der Artikeldatenbank...
-
Seite 29: Artikelerzeugungsverfahren
Benutzers überlassen. Für Neulinge empfehlen wir jedoch die Einhaltung des nachstehenden Verfahrens: • Anordnung des Artikels und des Antriebs auf der Auflage. Sie haben nach Belieben die Möglichkeit, die mit dem GR20s angeboten Erleichterungen zu benutzen: LED-Beleuchtung, Space Buzzer im manuellen Modus, Kamera mit Fokusanzeige,…. -
Seite 30: Liste Der Parameter Eines Artikels
Parameter auf die Anzahl der mit dem Fertigungsauftrag festgelegten Messungen. Wird der Grenzwert überschritten, werden die ältesten Ergebnisse gelöscht. Maschine Antrieb Antriebsart: · Statisch (kein Antrieb, zeitliche Messung) · schneller GR20s-Bogen · langsamer GR20s-Bogen · GR20s-Bogen · Rad ohne Achse · Luft Statischer Antrieb. - Seite 31 GR20s Benutzerhandbuch Script Ermöglicht die Hinzufügung von Bearbeitungsskripts individueller Daten. Weitere Informationen vgl. Abschnitt Scriptverwalter. Referenz Auflage Links/rechts: Der erste Übergang auf X wird als Nullreferenz der Ache x benutzt. Ohne: Die Referenz befindet sich in der Mitte des Sensors.
-
Seite 32: Artikelfunktionen
GR20s Benutzerhandbuch 5.7.3 Artikelfunktionen Die Bezeichnung der Funktion meint, dass ein Verfahren, das die Berechnung eines Ergebnisses auf der Grundlage der mit den Sensor DP20x und DP20y erfassten Daten ermöglicht. Sie haben für jeden Artikel die Möglichkeit, 5 Funktionen wie Flachlauf, Rundlauf, Teilung, Durchmesser,…... -
Seite 33: Messergebnisse
GR20s Benutzerhandbuch Messergebnisse 5.8.1 Anzeige der Ergebnisse Ist kein Toleranzwert aktiv, werden das Label und das Ergebnis der Funktion schwarz angezeigt. Wurde die Bestimmung der Toleranzwerte aktiviert, werden das Label und das Ergebnis grün angezeigt, sofern sich der Wert innerhalb der Toleranzwerte befindet, oder rot/braun (größer/kleiner), sofern der außerhalb des Toleranzwerts liegt. -
Seite 34: Ergebnistabelle
GR20s Benutzerhandbuch 5.8.2 Ergebnistabelle Die Messergebnisse können in einer Tabelle festgehalten werden. Die Tabelle zeigt einzig Teilinformationen an, obwohl sämtliche Messdaten gespeichert wurden. Die Messtabelle umfasst die nachstehenden Felder: Spalte Beschreibung Datum Datum und Uhrzeit der Messung. Die Erfassung der Uhrzeit erfolgt nach der Beendigung der Messung. - Seite 35 GR20s Benutzerhandbuch Die Ergebnistabelle bietet die nachstehenden Funktionen: Funktion Beschreibung Export in Excel Auswahl der Tabelle in ihrer Gesamtheit (oder teilweise), kopieren und einfügen unter Excel. Die vollständige Auswahl erfolgt mit einem Mausklick auf die obere linke Ecke der Tabelle.
-
Seite 36: Messgrafiken
GR20s Benutzerhandbuch 5.8.3 Messgrafiken Auf die Grafikzone können Sie mit einem Mausklick auf die Icon Grafik ( ) zugreifen. Dieses Fenster zeigt Ihnen die Messpunkte der Sensor DP20x und DP20y an. Während der Messung werden die Übergänge der Sensor DP20x und DP20y rot angezeigt (einzig ein oder zwei T1- und T2-Übergänge). -
Seite 37: Hinweis Hinsichtlich Der Berechnung Der Ergebnisse
GR20s Benutzerhandbuch 5.8.4 Hinweis hinsichtlich der Berechnung der Ergebnisse Zu welchem Zeitpunkt werden die Funktionen berechnet? Die Funktionen werden zum Ende jeder Messung und immer nach der Änderung eines Funktionsparameters berechnet. Sie haben folglich während der Phase der Erzeugung eines Artikels die Möglichkeit, die Parametrierung der Funktionen zu testen, ohne die Messung wiederholen zu müssen. - Seite 38 GR20s Benutzerhandbuch Berechnungsverfahren der Funktionen Die GR20s-Softwarewurde generisch entwickelt und lässt dem Benutzer die Möglichkeit, die Berechnungsfunktionen zu gestalten und dabei Quelldaten, Filterung, Ausgabe des Einzelpunkts und Toleranzwerte zu kombinieren. Die Abfolge der Berechnungsvorgänge wird mit der Rev Master-Softwarewie folgt...
-
Seite 39: Messberichte
GR20s Benutzerhandbuch Messberichte Der Messverwalter ermöglicht die Erzeugung der bedarfsabhängigen Berichte in den Formaten Word, Excel und pdf. Der Bericht beinhaltet die nachstehenden Elemente: • Angaben über den Bediener • Informationen über den Artikel und seine Messparameter • die Messergebnisse •... -
Seite 40: Kontrolle Des Gr20S
Einschalten der diaskopischen Beleuchtung bei 50% Datenübertragung Der GR20s überträgt permanent die Daten der Sensor DP20x und DP20y auf den PC. Es ist möglich, die Übertragung zu unterbrechen, um den PC bei voller Leistung zu nutzen, ohne das Rev Master-Programm zu schließen. -
Seite 41: Sofortdaten
GR20s Benutzerhandbuch 5.11 Sofortdaten Auf das Fenster der Sofortmessung gelangen Sie mit einem Mausklick auf das entsprechende Icon ( Dieses Fenster zeigt Ihnen sofort die Durchmesser und Positionen der Achse x und y an. Sie haben darüber hinaus die Möglichkeit, einen Mittelwert von n Werten zu ermitteln. -
Seite 42: Sessionsdateien
Null bis n Messungen+ Parameter des Artikels Ein Doppelklick auf eine Sessionsdatei startet das Rev Master-Programm und konfiguriert den GR20s, sobald derselbe angeschlossen ist. Mit der Hilfe einer Sessionsdatei ist ein Bediener in der Lage, eine Messung mit einem einfachen Doppelklick auf eine Datei (oder mit der entsprechenden Tastenkombination) zu konfigurieren. -
Seite 43: Konfigurationsbeispiel Der Messung
Benutzerhandbuch Konfigurationsbeispiel der Messung Die Zahnräder Auf der nachstehenden Abbildung misst der GR20s der Schlaglauf und Rundlauf einer Platte. Zur Erzeugung der Artikel dieses Teils wird mit der Anordnung des Teils auf der Auslage begonnen, wobei dasselbe auf seinen Zapfen abgestützt wird (vgl. Einstellung der Universalauflage). - Seite 44 GR20s Benutzerhandbuch In der Folge ist es erforderlich, die richtige Messreihe aus den Artikeln auszuwählen oder eine neue Messreihe zu erzeugen. Bei diesem Beispiel werden die nachstehenden Parameter angewandt: Parameter Wert Antriebstyp Langsamer Bogen Bogen- 100.00% geschwindigkeit Dauer der Messung 3 [s] Bei unserem Beispiel wurden zwei Messungen zeitgleich durchgeführt: der Rundlauf und...
-
Seite 45: Steigradgetriebe
GR20s Benutzerhandbuch Steigradgetriebe Auf der nachstehenden Abbildung misst der GR20s der Rundlauf und der Flachlauf eines Steigradgetriebes. Zur Erzeugung der Messreihe dieses Teils wird damit begonnen, das Teil auf der Auflage anzuordnen, wobei dasselbe auf seinen Zapfen abgestützt wird (vgl. Einstellung der Universalauflage). - Seite 46 GR20s Benutzerhandbuch Bei unserem Beispiel wurden zwei Messungen zeitgleich durchgeführt: Der Rundlauf und der Flachlauf der Steigradzähne. Die Mindestwerte der roten Kurve (Achse X) entsprechend den Spitzen der Steigradzähne. Die Zähne mit der größten Positionsdifferenz bei der Durchführung unter den Sensor werden grün gekennzeichnet. Es handelt sich hierbei um die Funktion „Range auf Zähnen“.
- Seite 47 GR20s Benutzerhandbuch 09.04.13 Version 3.3 47 /48...
-
Seite 48: Einstellung Der Universalauflage
GR20s Benutzerhandbuch Einstellung der Universalauflage Die nachstehende Abbildung zeigt die möglichen Einstellungen des Bogens, der Auflage und der Tische. Name der Einstellung Beschreibung Verschiebung des Teils in X, Einstellung der Messstelle am Teil in Y. Verschiebung des Teils in Y Einstellung der Messstelle am Teil in Y.
