GOLD

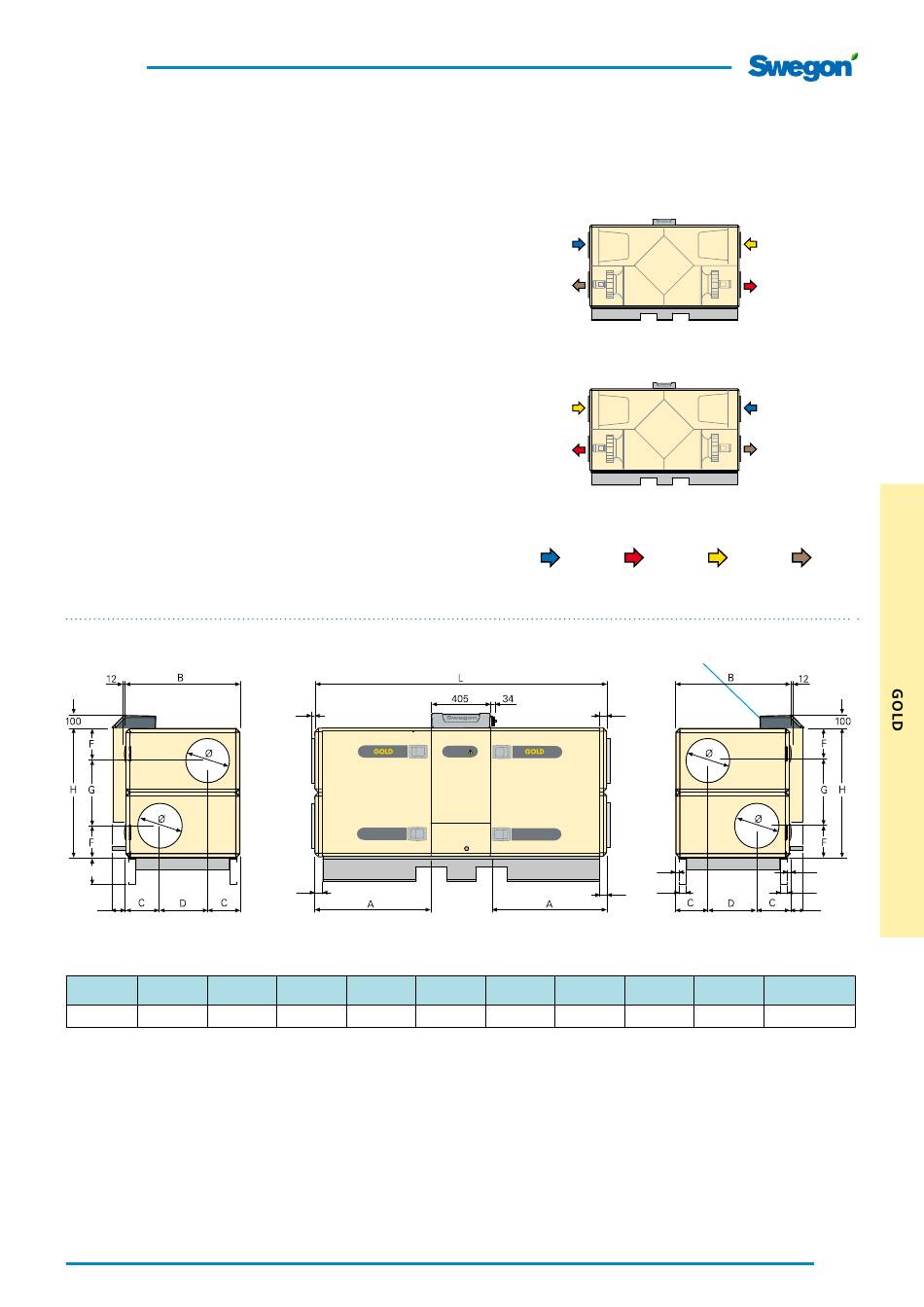

Abmessungen, Installation, Maße und Gewichte
GOLD PX, Plattenwärmetauscher, Größe 04
Lieferung und Transport
GOLD PX 04 wird als Standardgerät gebaut in dem alle Kompo-
nenten auf fest zugeordneten Stellen montiert sind.
Schaltkasten und Ablaufrohr an der Vorderseite des Geräts kön-
nen bei Bedarf für den Transport abmontiert werden.
Stativ/Fundament
GOLD PX 04 wird mit einem Grundrahmen mit integrierten
Öffnungen für Gabelstapler geliefert.
Ein Stativ ist als Zubehör erhältlich.
Alternativen der Aufstellung/
Kanalanschlüsse
A: Rechts- oder Linksausführung muss bei Bestellung angege-
ben werden.
180
80
* Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert.
Größe
A
B
04
800
825
Inspektionsraum
Ein Freiraum von 1000 mm vor dem Gerät und 200 mm
über der Anschlusshaube ist notwendig.
Konstruktionsänderungen vorbehalten.
16
52
C
D
A
240
345
230
20110601
Rechtsausführung
Linksausführung
Außenluft
Zuluft
Stromanschluss
52*
52
G
H
460
920
2000
Stromanschluss
1-phasig, 3-Leiter, 230 V –10/+15%, 50 Hz, 10 A oder
3-phasig, 5-Leiter, 400 V –10/+15%, 50 Hz, 10 A
Nennleistung pro Ventilator
Kurbelwellenleistung 0,8 kW (0,41 kW)*
Motorsteuerung 1 x 230 V, 50 Hz
*Die Motorsteuerung begrenzt die Leistungsaufnahme auf den angege-
benen Wert.
Abluft
Fortluft
32
32
50
50
80
L
Ø
Gewicht, kg
291-337
315
www.swegon.com
87
