Montagem - pewag winner profimag PMA 300 Originalbetriebsanleitung

profimag só podem ser utilizados com carga de serviço limitada. Há quatro fatores que reduzem o limite da carga
de serviço. É muito importante estar bem ciente dos mesmos para conhecer a redução da capacidade de carga e
tê-la em consideração ao planear a elevação de uma carga.
Os quatro fatores seguintes reduzem o limite da carga de serviço dos ímanes de elevação.
Intervalo de Ar
O intervalo de ar é o espaço entre a superfície polar e o material da carga. Os intervalos de ar são provocados
pela sujidade, oxidação, pintura, solavancos, por tudo o que impeça o contacto perfeito, nivelado e limpo entre a
superfície polar e o metal da carga. Além disso, o comprimento da carga pode causar um intervalo de ar devido à
flexão. As superfícies polares podem perder algum contacto com a carga.
Os elevadores magnéticos permanentes da pewag podem agarrar a carga mesmo quando existem intervalos de
ar. Nestes casos, o limite da carga de serviço tem de ser reduzido conforme mostrado na página 5. Em alternativa,
para cargas compridas, um dispositivo com mais ímanes poderá evitar o intervalo de ar.
Espessura da carga
Quando a espessura da carga não corresponde ao valor mínimo indicado na placa do íman de elevação pewag
winner profimag, não é assegurado o limite da carga de serviço total. Neste caso, o limite da carga de serviço
também tem de ser reduzido conforme apresentado na página 5.
Tipo de material
A força magnética depende da diferente tipologia dos materiais. O magnetismo máximo é atingido ao agarrar aço
macio. Em relação a outros metais diferentes do aço macio é necessário aplicar um fator ao limite da carga de
serviço como se segue:
Aço macio
Liga de aço
Aço C 40
Ferro fundido
Por exemplo:
Limite da carga de serviço nominal
Ferro fundido 300 kg x 0,45 =
Superfície de contacto
O desempenho máximo dos ímanes de elevação pewag winner profimag é atingido quando a superfície polar está
em contacto total e perfeito com o material da carga.
Se a superfície de contato da carga tiver,
por exemplo, orifícios, o íman de elevação
não pode aplicar a sua força magnética
total à carga. Isso significa que o limite da
carga de serviço irá ser reduzido.

5. Montagem

Antes de começar
O íman de elevação pewag winner profimag
é entregue numa embalagem de cartão,
envolta por uma camada de espuma de
poliuretano, para protegê-lo e assegurar o
seu funcionamento.

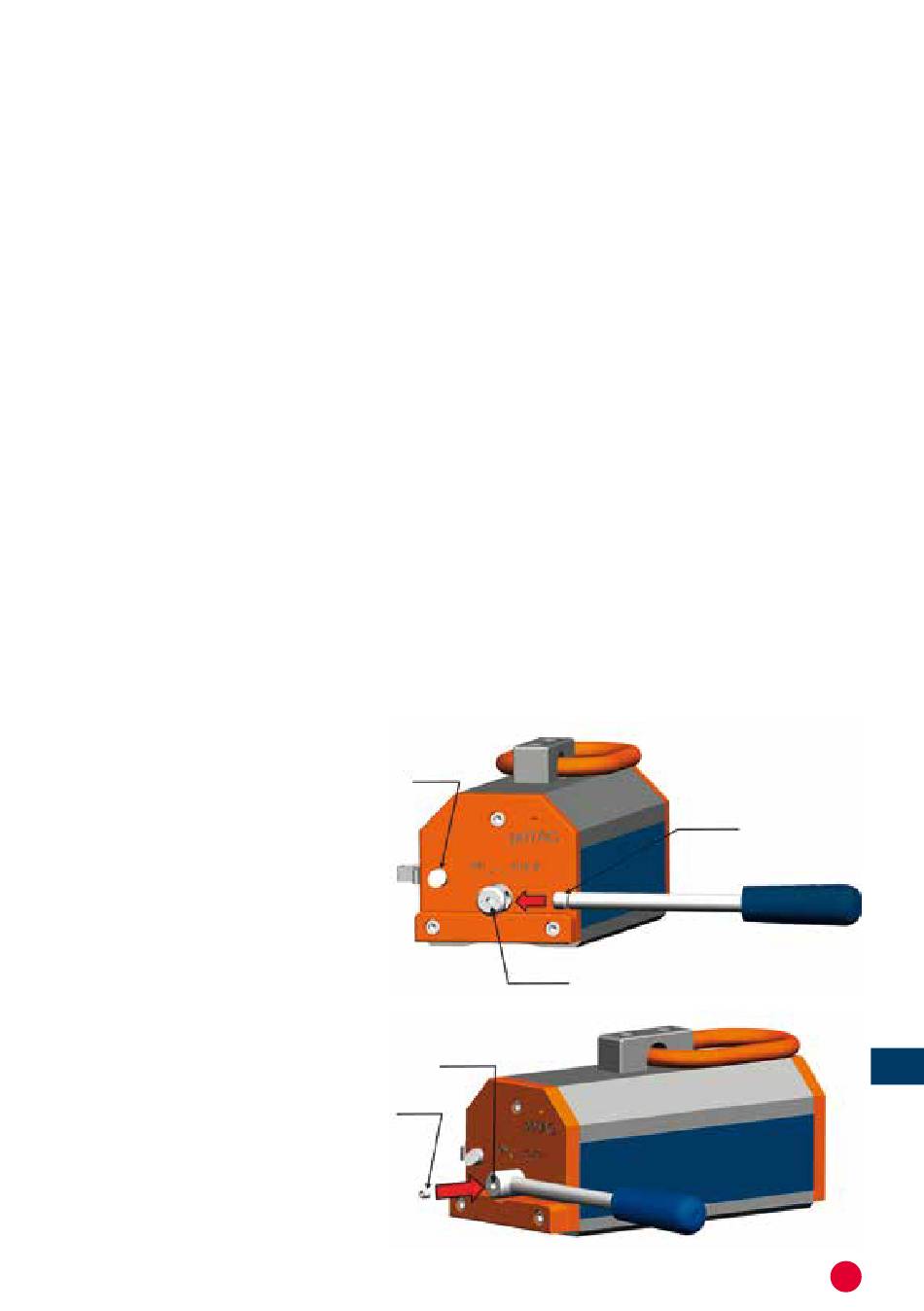

1) Retire o elevador, a alavanca, a chave
para sextavado interior (chave Allen) e o
parafuso de fixação da alavanca com a
estrutura.
2) Insira a alavanca no pequeno eixo pelo
lado livre.
3) Fixe a alavanca corretamente apertando
o parafuso do eixo e o entalhe da
alavanca.
4) Não altere nem modifique nada no íman
de elevação pewag winner profimag sem
permissão da pewag.
1,00
0,80
0,70
0,45
LCS 300 kg
SWL 135 kg
Trava/
Bloqueio de
segurança
Orifício do
parafuso
Parafuso
Entalhe da
alavanca
Eixo
PRT
49
