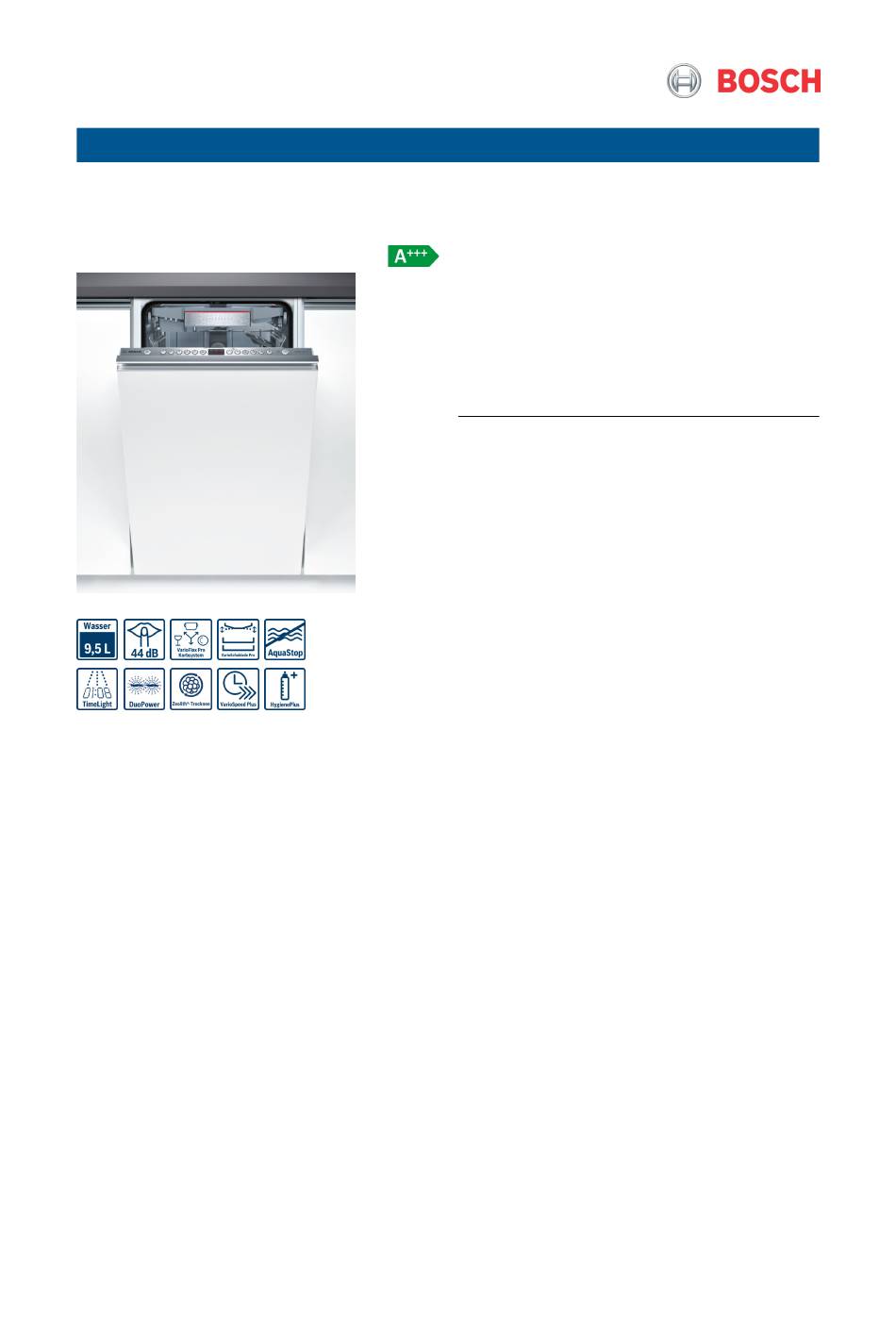

Serie | 6 Geschirrspüler
SPV69T80EU »Super Silence«
ActiveWater 45 Geschirrspüler
45 cm
Vollintegrierbar
Unser ActiveWater 45 mit Zeolith-Trocknen:
für perfekte Trocknungsergebnisse dank 3D
Luftströmung, sogar bei Plastikgeschirr.
Super 60°C Programm: brillante Reinigungs- und
●
Trocknungsergebnisse bei stark verschmutztem Geschirr.
Optimale Trocknung bei niedrigstem Energieverbrauch durch
●
Zeolith Technologie.
SuperSilence: besonders leise im Betrieb bei gerade einmal 44
●
dB Lautstärke.
HygienePlus Option: spült mit extrahohen Temperaturen für
●
höchste hygienische Sauberkeit.
VarioFlex Pro Korbsystem & VarioSchublade Pro: sichtbar
●
mehr Flexibilität & Platzausnutzung.
Technische Daten
Reinigungsklasse :
Wasserverbrauch (l) :
Bauform :
Arbeitsplatte abnehmbar :
Dekorrahmen/ - platte :
Höhe der Arbeitsplatte (mm) :
Gerätehöhe (mm) :
Höhenverstellbare Füße :
Höhenverstellung Füße maximal (mm) :
Verstellbarer Sockel :
Nettogewicht (kg) :
Bruttogewicht (kg) :
Anschlusswert (W) :
Absicherung (A) :
Spannung (V) :
Frequenz (Hz) :
Länge Anschlusskabel (cm) :
Steckerart :
Länge Zulaufschlauch (cm) :
Länge Ablaufschlauch (cm) :
Durchlauferhitzer :
Beschreibung Wassersicherheitssystem :
3-fach
Wasserschutz
:
Enthärtungsanlage :
Oberkorbtyp :
Oberkorb verstellbar :
Oberkorb Ablage :
Unterkorbtyp :
Cup Shelf :
3. Beladungsebene :
Silverware Basket :
Sonderzubehör :
SGZ1010,
SMZ5000, SMZ5001, SMZ5003, SMZ5005, SMZ5300, SPZ5100
Zusatzteile :
Backblechsprühkopf grau, Dampfschutzblech
Anzahl Maßgedecke :
Blendenfarbe :
Marke :
Internationale Bestellbezeichnung :
Anzahl Maßgedecke :
Energieeffizienzklasse - neu (2010/30/EC) :
Jährlicher Energieverbrauch (kWh/annum) - neu (2010/30/EC) :
Energieverbrauch (kWh) :
Leistungsaufnahme im unausgeschalteten Zustand (W)
(2010/30/EC) :
Energieverbrauch im ausgeschalteten Modus (W) - neu
(2010/30/EC) :
Jährlicher Wasserverbrauch (l/annum) - neu (2010/30/EC) :
Trocknungsklasse :
Vergleichsprogramm :
Programmdauer Vergleichsprogramm (min) :
A
9,5
Eingebaut
Nein
Nicht möglich
815
815
Ja - nur vorne
60
Horizontal und Vertikal
40,0
42,0
2400
10
220-240
60; 50
175
Schuko-/Gardy.m.Erdung
165
205
Ja
24h
Nein
Ja
high
Rackmatic 3-stufig
1
high
1
Beladungsebene 2.1
Standard
10
Edelstahl
Bosch
SPV69T80EU
10
A+++
188
0,66
0,10
0,10
2660
A
Eco
1/3
195
