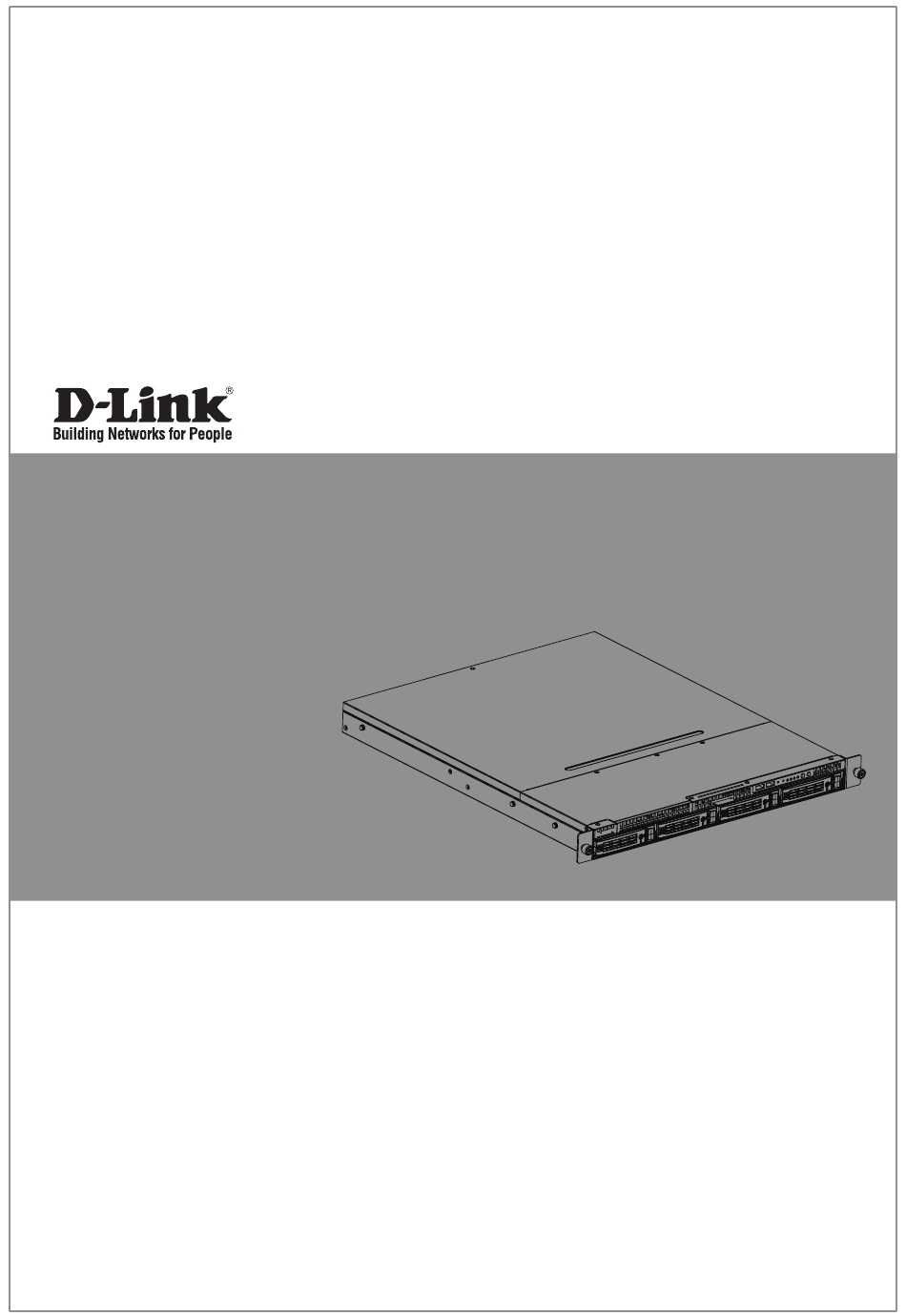

Quick Installation Guide
4-Bay SMB Rack-mount Unified Network Storage Enclosure
This document will guide you through the basic installation
process for your new D-Link DNS-1560-04.
DNS-1560-04
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DNS-1560-04
Inhaltszusammenfassung für D-Link DNS-1560-04
-
Seite 11: Installationsschritte
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DNS-1560-04 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des DNS-1560-04 finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. - Seite 12 USB-Flash-Laufwerks (USB-Speicherstick) zum Herunterladen von Debug-Informationen VGA-Ports. Anschluss für Datenausgabe auf ein Display. Button für Hardware-Neustart. Drücken Sie darauf, um den DNS-1560-04 neu zu starten GbE Aktivitäts-LED. Blinkt grün: Es werden Daten über den 1G Port auf ein Ethernet-Gerät übertragen oder von einem Gerät empfangen.
-
Seite 13: Installation Der Festplattenlaufwerke
3. Hardware-Installation Öffnen Sie den Versandkarton, in dem sich Ihr DNS-1560-04 befindet. Nehmen Sie das Gerät vorsichtig heraus und entpacken Sie es. Führen Sie zum Installieren des DNS-1560-04 in Ihrem lokalen Netzwerk die folgenden Schritte aus: 3.1 Installation der Festplattenlaufwerke 1. - Seite 14 3.3 Stromanschluss So schließen Sie den DNS-1560-04 an das Stromnetz an: 1. Schließen Sie die zwei mitgelieferten Netzkabel an die Stromanschlussbuchsen auf der Rückseite des DNS-1560-04 Gehäuses an und schließen Sie die anderen Enden an eine Stromquelle an. Stromanschlüsse D-Link DNS-1560-04 Quick Installation Guide...
- Seite 15 Signalton zur Anzeige der Betriebsbereitschaft. Status-LED Ein-/Aus-Taste Um das DNS-1560-04 herunterzufahren, drücken Sie auf die Ein-/Aus-Taste und halten Sie sie so lange gedrückt, bis die Systemstatus-LED rot aufleuchtet und dann erlischt. Um einen Neustart des DNS-1560-04 durchzuführen, drücken Sie wieder auf die Ein-/ Aus-Taste.
-
Seite 16: Einsetzen Des Dns-1560-04 In Ein Rack-Gehäuse
3.4 Einsetzen des DNS-1560-04 in ein Rack-Gehäuse Zur Installation des DNS-1560-04 in einem Rackgehäuse lesen Sie bitte die folgenden Anleitungen durch: 1. Drücken Sie die Entriegelungslasche, wie unten dargestellt, und ziehen Sie die Innenschiene von der Außenschiene ab. Entriegelungslasche Außenschiene Innenschiene 2. - Seite 17 4. Setzen Sie den DNS-1560-04 mit der angebrachten Innenschiene bis zu Hälfte in das Racksystem horizontal ein. WARNUNG: Stellen Sie sicher, bevor Sie fortfahren, dass die Halterung nach vorne hin blockiert ist. 5. Schieben Sie die Entriegelungslasche ein und drücken Sie das System in das Rack.
-
Seite 18: Verbindung Zum Webbasierten Konfigurationsmanager Herstellen
So melden Sie sich im webbasierten Konfigurationsmanager an: Starten Sie Ihren Browser (IE7 oder höher, FireFox 3 oder höher, Google Chrome). Schließen Sie ein Ethernet-Kabel direkt vom Port LAN 1 des DNS-1560-04 an Ihren Computer an. Konfigurieren Sie dann den DNS-1560-04, indem Sie die Standard-IP- Adresse: http://192.168.0.32 aufrufen. -
Seite 19: Verbindung Zu Freigabeordnern Von Windows Herstellen
