ANEL Elektronik NET-PwrCtrl -HUT Beschreibung Seite 5

NET-PwrCtrl - HUT
Steuerung

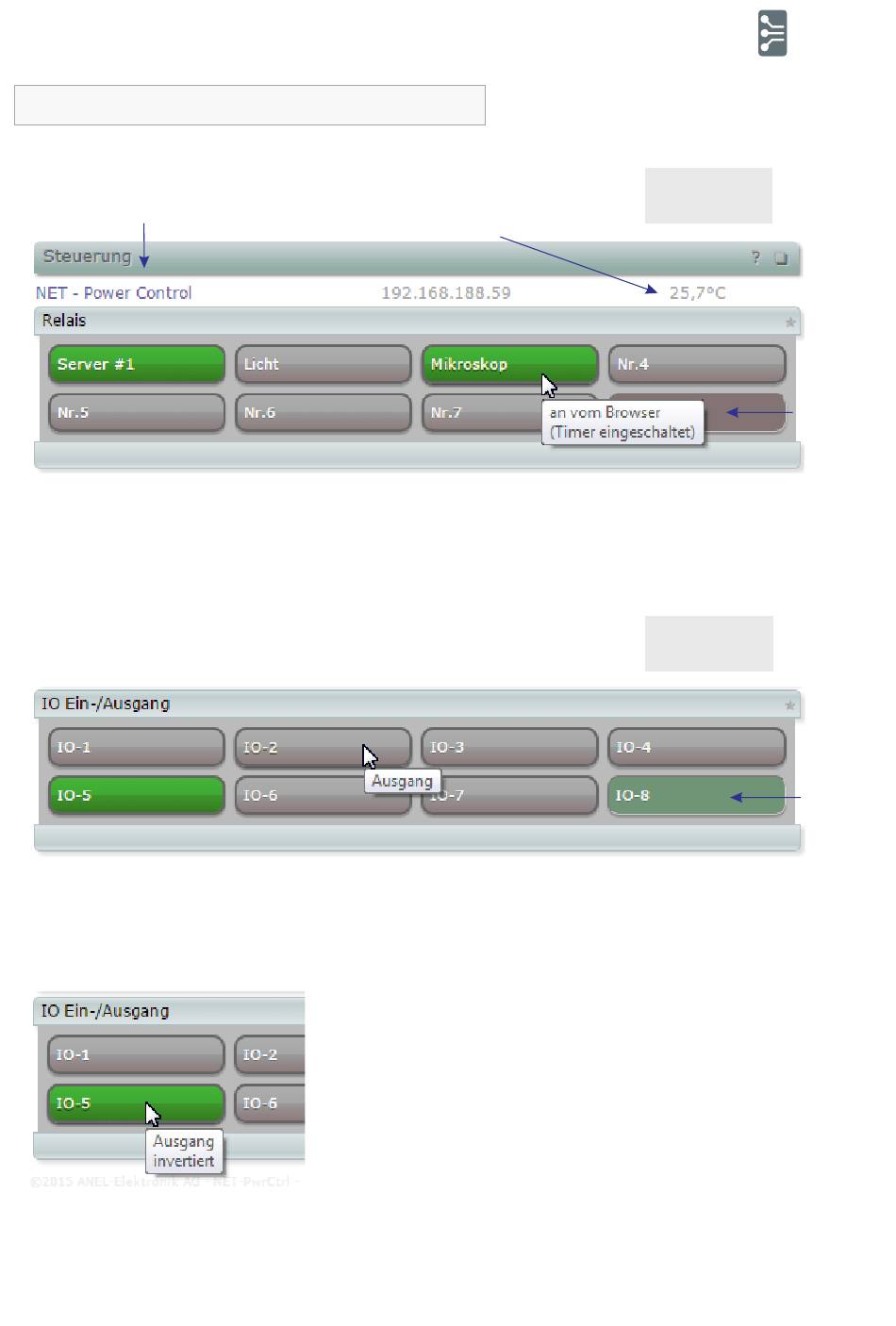

Name / Position / Funktion
Grün = eingeschaltet
Brau = ausgeschaltet
Hellgrün = gesperrt eingeschaltet
Hellbraun = gesperrt ausgeschaltet
Um die Maske sehen zu können, muss in
der Einstellung/IO - IO freigeschaltet
werden.
Ausgang
Grün = eingeschaltet
Brau = ausgeschaltet
ab der Hardware-Version 5.0
Temperatur innen am RJ45.
Eingang (in der „Vertiefung" angezeigt)
Hellgrün
Hellbraun
Sinn der Invertierung ist - unabhängig von
der Art des Schaltens (Schließer oder
Öffner) - alle gewünschten Tasten gleich
darzustellen.
Beispiel: Sind IO1 - IO3 Schließer und IO4
Öffner kann IO4 invertiert werden, damit
alle Eingänge gleich dargestellt und
dadurch
werden.
11.2015 © ANEL-Elektronik AG
(Power Control - HUT) V6
= „1"
= „0"
Änderungen schneller erkannt
ANEL
Elektronik AG
Relais
Gesperrt
Eingang/
Ausgang
Eingang
