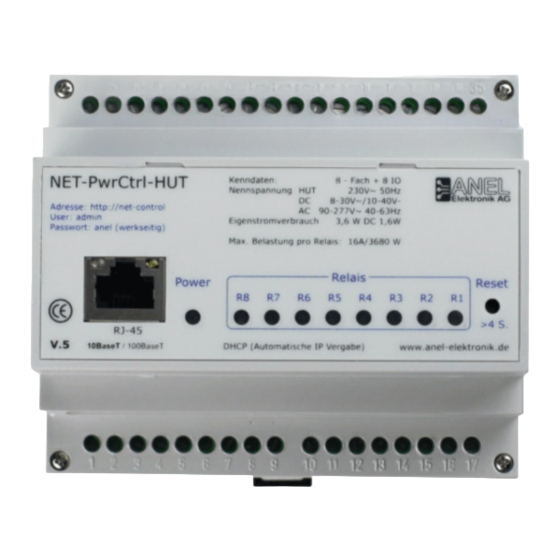

NET-PwrCtrl - HUT
Beschreibung
8 - unabhängig über Ethernet / Internet mit dem Webbrowser oder aus dem Desktop gesteuerte Relais.
Weltweite Steuerung.
Einbau direkt in dem Sicherungskasten. 6 Sicherungen (17,5 mm) breit.
8 - Ein- oder Ausgänge - frei konfigurierbar.
Keine Software (außer Webbrowser) nötig um
HTML der Seiten kann geändert und aufgeladen werden.
Automatische Erkennung im Netzwerk: DHCP.
Automatische Zeiteinstellung von einem SNTP Server.
Sonnenuhr - nach den berechnenden Sonnenauf- und Untergängen kann ein Relais geschaltet werden.
Aufruf über Hostnamen = z.B.: http://net-control oder IP.
Freie Wahl des HTTP Ports (0-65535), dadurch mehrere Einheiten aus dem Internet ansprechbar.
4 Timer + 1 Zufallstimer pro Relais mit TimeLine Anzeige.
Ereignisse können per E-Mail (SMTP) gemeldet werden.
Keepalive Funktion: Ein Netzwerkgerät kann per Ping angefragt und - sollte es nicht antworten - für
eine einstellbare Zeit vom Stromnetz getrennt werden.
Automatisches und zeitverzögertes ( 0-18,2h) Einschalten der Relais nach dem Start
(Stromausfall) möglich.
Relais können gesperrt werden.
User - System mit Rechtevergabe.
Logbuch der letzten 128 Ereignisse.
Konfiguration kann gespeichert und wiederhergestellt werden.
UDP & Ajax - Steuerung zur Einbindung an eigene Software.
Firmware-Upgrade über Netzwerk jederzeit möglich (Ethernet Bootloader).
Von jedem Betriebsystem (mit einem Webbrowser) einsetzbar.
Kenndaten:
Relais
Eingang/Ausgang
Nennspannung
LAN - Kabel
Eigenstromverbrauch
Max. Belastung eines Relais
LAN-Schnittstelle
Standards Compliance
Datenübertragungsraten
Protokolle
Steckertyp
Cable Compatibility
ab der Firmware- und Hardware-Version 5.0
(Power Control - HUT) V5.3
NET-PwrCtrl-HUT
Authentifizieren (Login) kann abgeschaltet werden.
HUT
8
8
230V~ 50Hz
2 m
3,0 W
16A/250V~
16A/14V-
TÜV R50126372
IIEEE802.3(10 Base-T)
10 MBit/s
ARP, DNS, IP, NetBIOS Name Service, ICMP (Ping), UDP, TCP,
DHCP, HTTP, SNTP, SMTP.
RJ-45
100 BASE-TX: Category 5, 2 4 UTP 10
BASE-T: Category 3, 4, 5 2 UTP
04.2014 (c) ANEL-Elektronik AG
zu steuern oder einzustellen.
HUT - DC
8
8
8-30V~/10-40V-
2 m
1,6 W
16A/250V~
16A/14V-
TÜV R50126372
www.anel-elektronik.de
ANEL
Elektronik AG
HUT - AC
8
8
90-277V~ 40-63Hz
2 m
3,0 W
16A/250V~
16A/14V-
TÜV R50126372
