Vorsicht!
b
Beschädigungsgefahr durch
Wärmeübertragung beim Löten.
Die beim Löten übertragene Wärme kann
die Polypropylenhülle (expandiert) des
Speichers und die Dichtungen der
Anschlussstücke beschädigen.
Schützen Sie das Polypropylen
(expandiert) des Speichers.
Verlöten Sie Anschlussstücke nicht,
wenn diese an den Speicher geschraubt
werden.
Vorsicht!
b
Gefahr von Korrosionsschäden.
Wenn in der Heizungsinstallation nicht
diffusionsdichte Kunststoffrohre verwendet
werden, kann dies dazu führen, dass Luft in
das Heizungswasser eintritt und zu
Korrosion im Wärmeerzeugerkreis und im
Produkt führt.
Wenn Sie nicht diffusionsdichte
Kunststoffrohre in der Heizungsanlage
verwenden, stellen Sie sicher, dass keine
Luft in das Heizungswasser eindringen
kann.
3
4
2
1
6

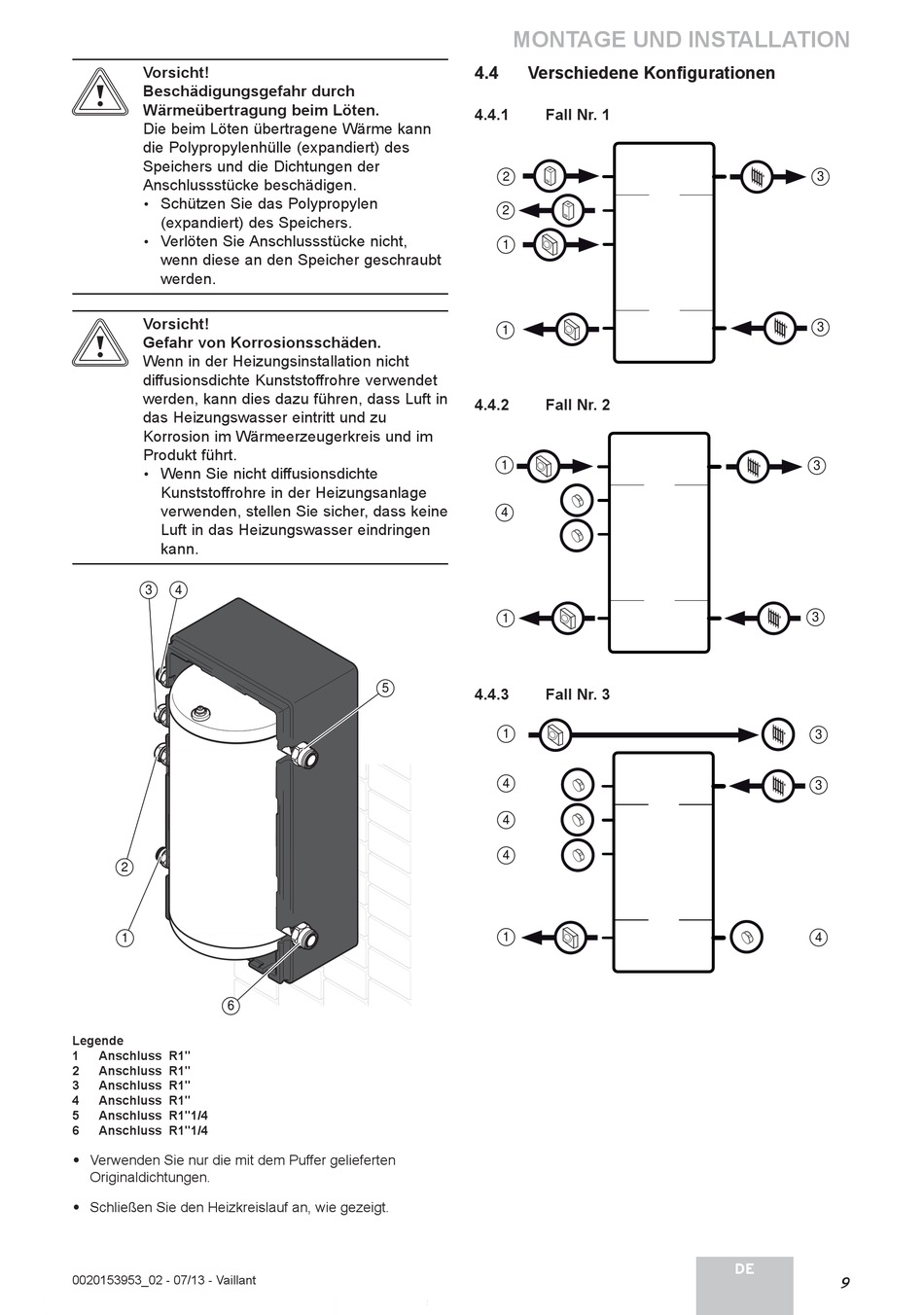

Legende
1
Anschluss R1"
2
Anschluss R1"
3
Anschluss R1"
4
Anschluss R1"
5
Anschluss R1"1/4
6
Anschluss R1"1/4
∙ Verwenden Sie nur die mit dem Puffer gelieferten
Originaldichtungen.
∙ Schließen Sie den Heizkreislauf an, wie gezeigt.
0020153953_02 - 07/13 - Vaillant
MONTAGE UND INSTALLATION
4.4
Verschiedene Konfi gurationen
4.4.1
Fall Nr. 1
2
2
1
1
4.4.2
Fall Nr. 2
1
4
1
5
4.4.3
Fall Nr. 3
1
4
4
4
1
3
3
3
3
3
3
4
DE
9
