Inverseur de phase du passe-haut

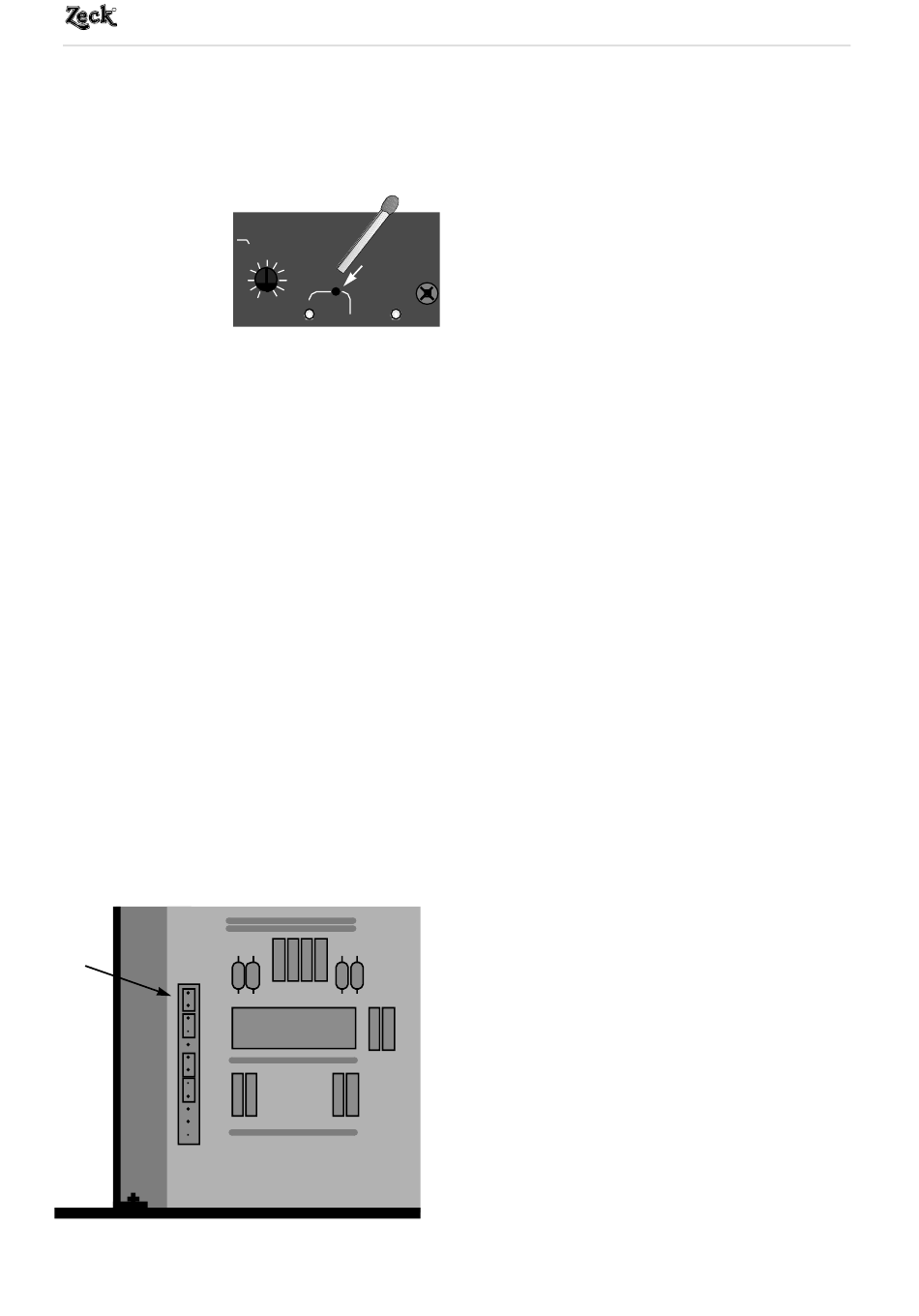

L'interrupteur „PHASE" permet d'inverser la phase du signal du
passe-haut, ce qui équivaut à une rotation de phase de 180° par
rapport à la section passe-bas. Cet interrupteur est monté en retrait,
et est manoeuvrable par une légère poussée via une pointe de
tournevis ou d'allumette. Une inversion de phase est indiquée par
la diode „REVERSED" s'illuminant en jaune.
Ajustage du niveau
d'infra-grave
Le potentiomètre „GAIN"
ajuste l'amplification de la
section infra-grave de
-15 dB à +15 dB.
Interrupteur „LIN PHASE" de compensation de
phase d'infra-grave
Le signal d'infra-grave est dérivé de la section grave par application
d'un filtre passe-bas additionnel. La rotation de phase introduite
par ce filtre complémentaire peut être compensée par un circuit
mis en service par l'interrupteur „LIN PHASE". Cet interrupteur est
manoeuvrable par une légère poussée via une pointe de tournevis
ou d'allumette. La correction de phase est indiquée par la diode
„MATCHED" s'illuminant en jaune.
Limiteur
Le limiteur interne garantit le niveau maximal disponible en sortie
d'appareil. Ainsi, par un ajustage correct du potentiomètre „GAIN",
on peut protéger les haut-parleurs contre une surcharge de puissance.
Paramétrage des niveaux d'entrée
Le CCR 24 est capable de travailler avec deux références de niveau
standards, soit 0 dB, soit + 6 dB, par le biais d'un cavalier interne.
Tout changement impose le suivi de la procédure suivante:
- Vérifiez que le câble secteur est bien débranché
- Enlevez les vis sur le dessus de l'appareil, et retirez le couvercle
- Le cavalier se trouve devant à gauche (voir dessin)
- Positionnez le cavalier comme indiqué sur le dessin:
Cavalier inséré correspond à + 6 dB
Cavalier retiré correspond à 0 dB
Conseils de paramétrage
L'installation d'un filtre actif devrait, comme pour tout processeur
audio, être mûrement réfléchi et appliqué précautionneusement.
En cas de réglage 'à l'oreille', il est important de se souvenir que
VUE DE DESSUS
Cavalier
FACE AVANT
14
All manuals and user guides at all-guides.com
l'oreille humaine s'adapte rapidement à un certain type de réponse
en fréquence (qui n'est pas forcément appropriée), et qu'elle peut
donc être dupée par ce son qui devient sa nouvelle référence. D'autre
part, l'oreille humaine n'est souvent pas ou peu sensible à la phase
du signal, et ne peut mettre en évidence un problème de ce type
que lorsque des annulations sonores se produisent. Dans la mesure
du possible, utilisez donc toujours un analyseur de spectre pour
ajuster votre système de renforcement sonore.
Les fréquences de filtrage à utiliser doivent toujours être choisies
pour convenir à la configuration de vos enceintes acoustiques. Prenez
toujours garde de ne par surcharger vos chambres de compressions
par des fréquences trop basses. Ci-dessous nous vous donnons des
directives générales pour les fréquences de filtrages des haut-parleurs:
Chambre de compression 1": pas inférieur à 2 - 3 kHz
Chambre de compression 2": pas inférieur à 1 - 2 kHz
Filtre entre des haut-parleurs de 30 cm (12") et 46 cm (18"): 150 à 200 H z
Filtre entre des haut-parleurs de 25 cm (10") et 38 cm (15"): 250 à 500 H z
Ajustement du limiteur
La procédure d'ajustement des limiteurs nécessite d'alimenter votre
système de renforcement sonore à son niveau sonore maximum
pendant une courte période de temps. Afin d'éviter un atteinte
irréversible à votre système auditif, portez toujours un dispositif de
protection auriculaire.
Pour utiliser correctement les fonctions du limiteur du CCR 24, il est
nécessaire de bien suivre la procédure suivante:
Raccordez le CCR 24 avec la console (table de mixage) et les
amplificateurs de puissance. Mettez l'ampli de la section haute
hors tension, et l'ampli de la section basse en tension.
Positionnez tous les potentiomètres de gain du CCR 24 sur - 15 d B .
Vérifiez bien que le bouton de sensibilité de l'amplificateur de
puissance est bien au maximum.
Envoyez de la console un signal au CCR 24. Amenez le signal de
sortie, par les faders principaux, à son niveau maximal. Maintenant
tournez le réglage du gain du CCR 24 dans le sens des aiguilles
d'une montre jusqu'à ce que l'ampli de la section grave commence
à écrêter (clippe). Revenez alors légèrement en arrière jusqu'à éviter
la surcharge de l'ampli indiquée par l'absence d'allumage de
l'indicateur d'écrêtage.
Vous pouvez maintenant redescendre les potentiomètres (faders)
principaux pour revenir à des niveaux sonores supportables. Ceci
étant fait, ajuster le gain de la section aiguë jusqu'à obtenir une
balance tonale équilibrée. La fonction limiteur du CCR 24 est
maintenant correctement paramétrée.
6. Carte d'égalisation (optionnelle)
Une carte d'égalisation dans le CCR 24 peut être fournie sur demande.
Cette carte permet soit d'accentuer ou d'atténuer des bandes de f r é -
quences définies par l'utilisateur. Ceci permet la réalisation d'une u n i t é
complète de correction pour votre système de renforcement sonore.
L'ajustement de la carte à vos fréquences spécifiques est réalisé
par soudure de composants liés à la fréquence sur la carte elle même.
Les bonnes valeurs de ces composants sont données par un programme
informatique sur ordinateur compatible PC qui est fourni avec la
carte, tout comme son mode d'emploi. Vous pouvez bien sûr
également obtenir sur demande une carte d'égalisation personnalisée
complète livrée par ZECK.
7. Spécifications techniques
Bande passante (toutes voies)
Sensibilité d'entrée
Diaphonie
Distorsion harmonique totale
Rapport signal / bruit
Impédance d'entrée
Impédance de sortie
Dimensions:
Garantie
CCR 24
20 Hz - 30 kHz
0 / + 6 dBU
- 80 dB (15 kHz)
< 0.03 %
> 90 dB (+ 6 dBU)
44 kΩ
270 kΩ
440 x 109 x 483 mm
2 ans
