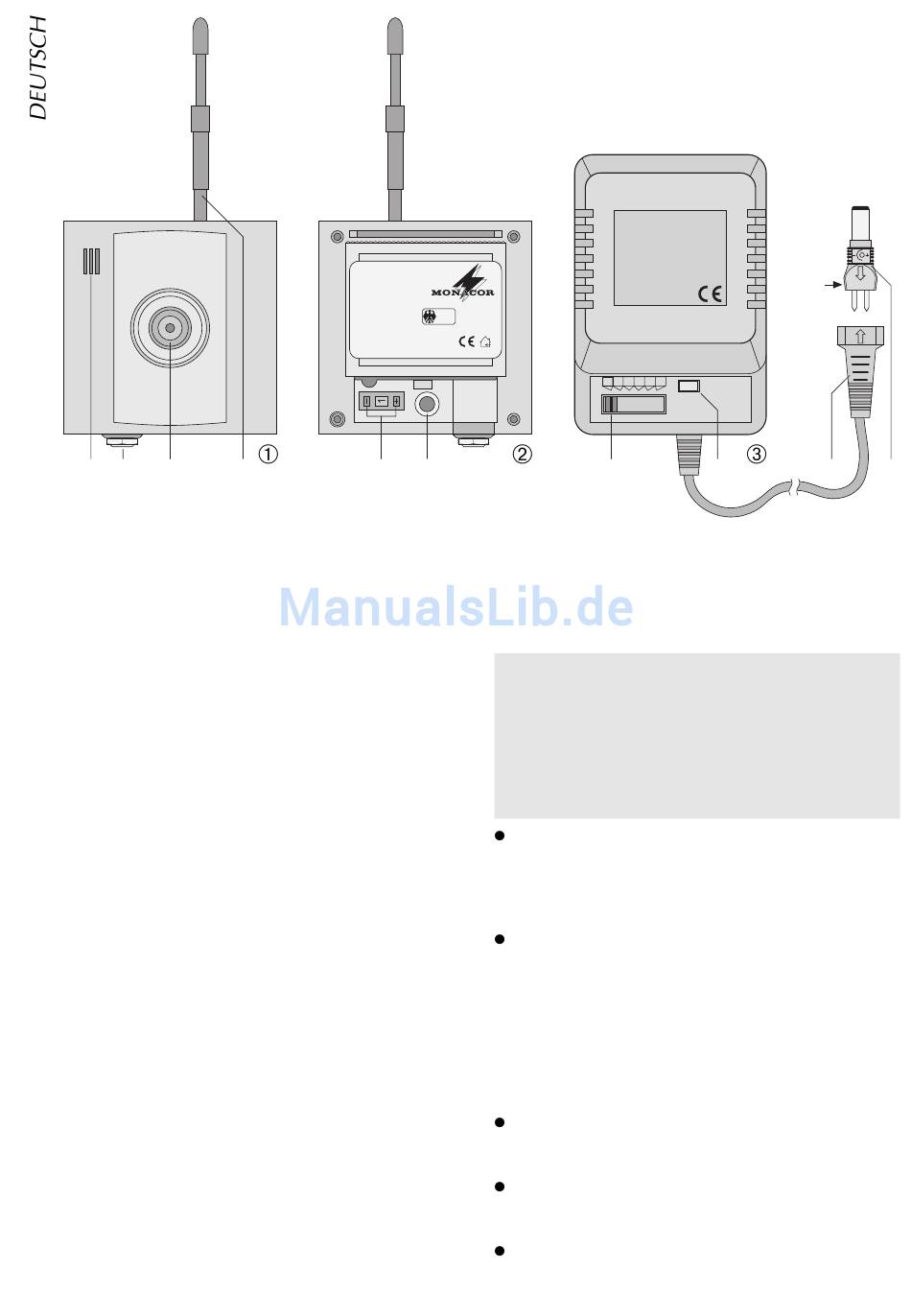

1 Übersicht der Bedienelemente
und Anschlüsse
1 Mikrofon
2 Kleinspannungsbuchse zur 12-V-Spannungsver-
sorgung über das beiliegende Netzgerät;
Mittelkontakt = Pluspol
3 Objektiv
4 Sendeantenne
5 Kanalschalter
(Bei einer Einstellung auf Kanal 0 oder 6 – 9 wird
kein Signal gesendet.)
6 6,3-mm-Gewindebuchse (
7 Spannungswahlschalter; den Schalter ganz nach
links auf 12 V schieben
8 Betriebsanzeige
9 Kupplung für den Adapter (10)
10 Adapter zum Anschluss des Netzgerätes an die
Kleinspannungsbuchse (2) der Kamera;
es wird der Adapter mit dem Aufdruck „5.5 X 2.1"
und dem Kennbuchstaben „E" benötigt
4
AV-3010CCD
Best.-Nr. 12.2850
Sender
Transmitter
Serial- No. P01/ 001184 - 01
4
5
1
/
") zur Montage
4
®
B
G750
Z
817J
T
IMHB-2025
6
2 Hinweise für den sicheren Gebrauch
Die Kamera und das beiliegende Netzgerät entspre-
chen der Richtlinie 89/336/EWG für elektromagneti-
sche Verträglichkeit. Das Netzgerät entspricht zusätz-
lich der Niederspannungsrichtlinie 73/23/EWG.
Achtung! Das Netzgerät wird mit lebensgefähr-
licher Netzspannung (230 V~) versorgt.
Nehmen Sie deshalb nie selbst Eingriffe
in diesem Gerät vor. Durch unsachgemä-
ßes Vorgehen besteht die Gefahr eines
elektrischen Schlages. Außerdem er-
lischt beim Öffnen des Netzgeräts oder
der Kamera jeglicher Garantieanspruch.
Verwenden Sie die Kamera und das Netzgerät nur
im Innenbereich. Schützen Sie die Geräte vor
Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und
extremen Temperaturen (zulässiger Einsatztempe-
raturbereich -10 °C bis +55 °C).
Nehmen Sie die Kamera nicht in Betrieb und tren-
nen Sie das Netzgerät sofort vom Stromnetz, wenn:
1. sichtbare Schäden an der Kamera oder am
Netzgerät vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Verdacht
auf einen Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie die Geräte in jedem Fall in einer Fach-
werkstatt reparieren.
Die Linse des Objektivs unbedingt vor Staub oder
sonstiger Verschmutzung schützen und nicht mit
den Fingern berühren.
Verwenden Sie für die Reinigung nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
Wird die Kamera bzw. das Netzgerät zweckent-
fremdet, nicht richtig angeschlossen, falsch bedient
STABILISIERTES
NETZGERÄT
12 9 7.5 6 4.5 3
AN
SPANNUNG
7
8
5.5 X2.1
5.5X2.1
10
9
