Quick Guide

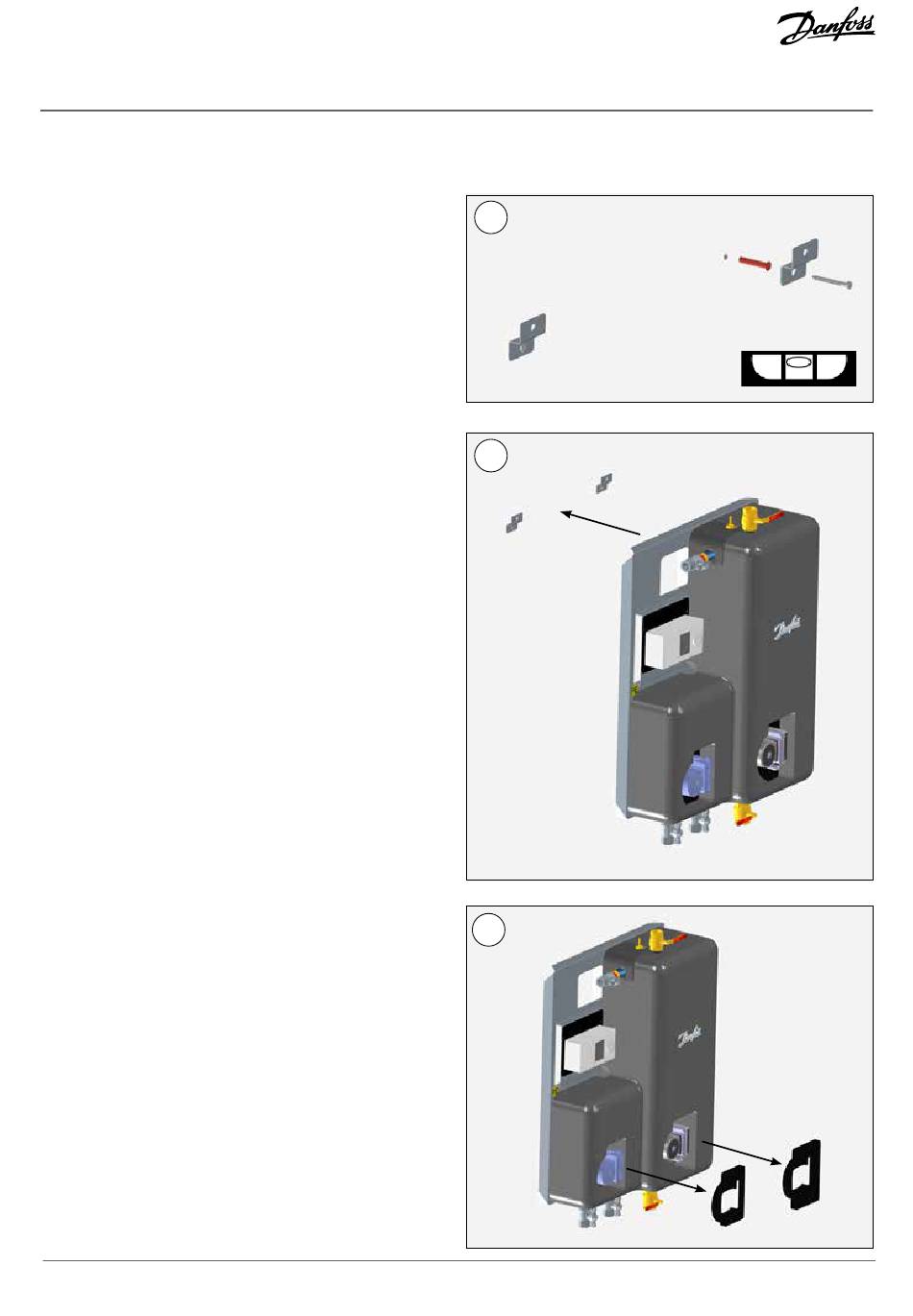

Montage/Anbringen der Wandhalterungen:
Befestigen Sie die 2 Halterungswinkel mittels der
mitgelieferten Schrauben und Dübel in der Wand.
Vergewissern Sie sich vorher, ob diese hierfür geeignet
sind; gegeben falls tauschen Sie die Dübel gegen einen
geeigneten Typ in gleicher Größe aus. Beachten Sie bei der
Auswahl des Ortes, dass zumindest auf der rechten Seite
der Anlage ca. 50 cm Platz zur eventuellen Demontage
des Wärmeübertrager verbleiben müssen. Richten Sie die
2 Halterungen dabei horizontal waagerecht, z.B. mittels
Positionieren Sie die Anlage mittig und hängen Sie diese
mit dem abgewinkelten Teil der Grundplatte ein. Danach
sichern Sie die Anlage mittels der beiliegenden metrischen
Sechskantschrauben, indem Sie diese in die vorbereiteten
Gewinde der Winkel schrauben und somit die Grundplatte
an die Wand pressen. Prüfen Sie, ob die Anlage sicher fixiert
ist und nicht verschoben werden kann.
Demontage der Wärmedämmung:
Zuerst ziehen Sie die 2 Pumpenabdeckungen (IP) aus den
ausgesparten Teilen der Haube vorsichtig heraus. Diese
sind flexibel und können durch Zusammendrücken leichter
2
ThermoDual®-FLS-COMBI
Wasserwaage, aus.
Aufhängen der Anlage:
demontiert werden.
VQ.LZ.A1.03 © Danfoss 02/2017
1
H
2
3
H
IP
IP
DHS-SMCT / PL
