104 mm
B501RF
72 mm
+
136 g
48 g
(66 g)

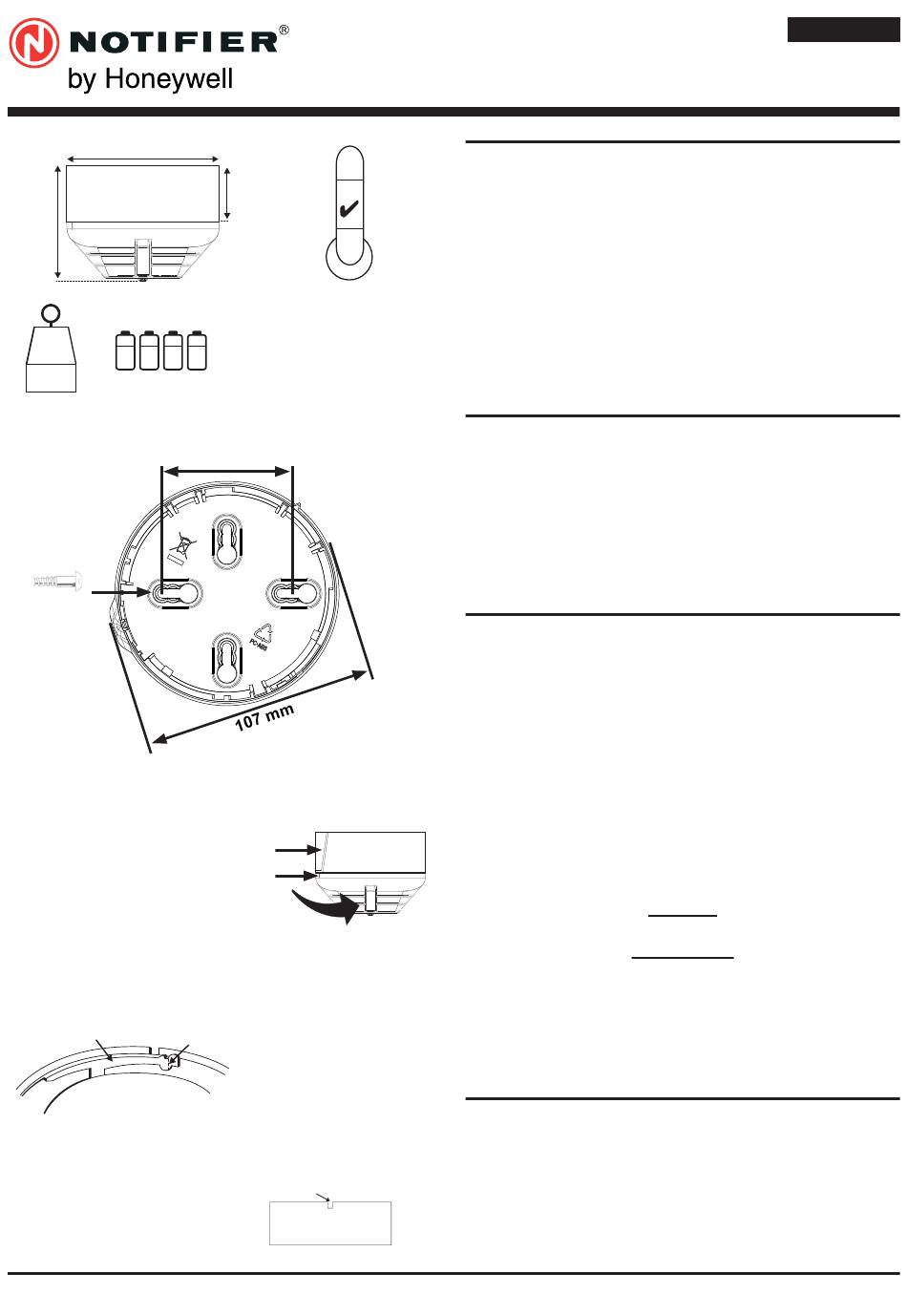

Figure 1: Montage du socle B501RF
≤ M4
Figure 2: Montage du détecteur sur son socle
ALIGNER LA MARQUE
DU DÉTECTEUR
AVEC LA PARTIE
MARQUE DU
BOMBEE DU SOCLE
DÉTECTEUR
ET EXERCER UNE
ROTATION DANS LE
SENS DES AIGUILLES
D'UNE MONTRE
Figure 3a: Mise en oeuvre du dispositif Antivol
LANGUETTE PLASTIQUE
Figure 3b: Retrait de l'interface de son socle
UTILISER UN TOURNEVIS PLAT AFIN DE POUSSER
LE PLASTIQUE DANS LA DIRECTION DE LA FLECHE
N200-300-00
32 mm
=
250 g
50-60 mm
BOMBEMENT
BRISER L'ENCOCHE EN
EXERCANT UNE TORSION VERS
LE CENTRE DU SOCLE
Honeywell Life Safety SA, Liege Airport Business Park B50, 4460 Grâce-Hollogne - België
MANUEL D'INSTALLATION ET DE MAINTENANCE
DETECTEUR MULTI-CAPTEURS RADIO NRX-SMT3
DESCRIPTION
Le détecteur multi-capteurs radio NRX-SMT3 est un dispositif
radio fonctionnant des piles, conçu pour l'utilisation avec l'interface
40°C
radio NFXI-GATE. Il comporte un transmetteur radio et fonctionne
avec un système adressable de détection incendie (utilisant un
protocole de communication propriétaire compatible).
-30°C
C'est un détecteur combiné fumée et chaleur (thermostatique
58°C et vélocimétrique). Il comporte aussi un capteur infrarouge
pour aider la détection incendie et pour améliorer la protection
contre les alarmes intempestives. Le détecteur se monte sur le
socle B501 RF.
Le NRX-SMT3 est conforme aux normes EN 54-25, EN54-5:
Classe A1R et EN54-7 ainsi qu'aux exigences de norme 2014/53/
EU (directive RED).

SPECIFICATIONS

Tension d'alimentation
Courant de veille
Courant max de LED Rouge
Temps de resynchronisation
Piles
Durée de vie des piles
Bande Fréquence Radio
Puissance de sortie RF
Portée
Humidité Relative
INSTALLATION
Cet équipement et son câblage doivent être réalisés conformément
aux règlementations en vigueur.
Se reporter à la Figure 1 concernant l'installation du socle B501 RF.
La distance entre les dispositifs radio doit être au minimum de 1m
La figure 2 indique le montage du détecteur sur son socle.
Système Antivol
Le socle comprend un système qui, lorsqu'il est mis en œuvre,
empêche le retrait du détecteur de son socle sans outil. Pour plus
de détails se reporter aux Figures 3a et 3b.
Alerte Retrait Tête
Un message est transmis à la centrale via l'interface lorsque la tête
d'un détecteur est retirée de son socle.
Se reporter à la Figure 4 pour plus de détails sur l'installation des
piles et la sélection de l'adresse via les roues codeuses.
Installer les piles uniquement au moment de la mise en service
Une utilisation des dispositifs radio dans des conditions
de température inférieures à -20°C pendant une période
prolongée peut considérablement réduire la durée de vie des
piles (-30%)
Respecter les préconisations du fabricant de piles en matière
d'utilisation et de mise au rebut.
PARAMETRAGE DE L'ADRESSE
Avant d'installer les piles, sélectionner l'adresse avec les deux
roues codeuses situées au dos du détecteur, à l'aide d'un tournevis
(voir figure 4). Le détecteur occupe une adresse sur la boucle
de détection. Sélectionner un nombre entre 01 et 159 (Note: Le
nombre d'adresses disponibles dépendra de la capacité du tableau
de détection incendie, consultez sa documentation pour avoir des
informations à ce sujet).
Insérer la tête du détecteur sur son socle et tourner la dans le sens
des aiguilles d'une montre jusqu'au verrouillage
FRANÇAIS
: 3,3 V Courant Continu (DC) max
: 120 µA à 3V (nominal)
: 4mA
: 35s max à partir de la mise en route
: 4 x Duracell Ultra 123
: 4 ans à 25°C
: 865-870 MHz
: 14dBm (max)
: 500m (std / à l'air libre)
: 10% à 93% (sans condensation)
Important
Avertissement
.
I56-4205-002
