Status‐LEDs Melder
Melder‐Status
Einschaltinitialisierung
(keine Störung)
Fehler
Nicht installiert
Synchronisierung
Normal
Nicht in Betrieb
(Schwachstrommodus)
Magnettest
1
2
+
+
3
+
4
+
ADRESSDREHSCHALTER
4a
4c

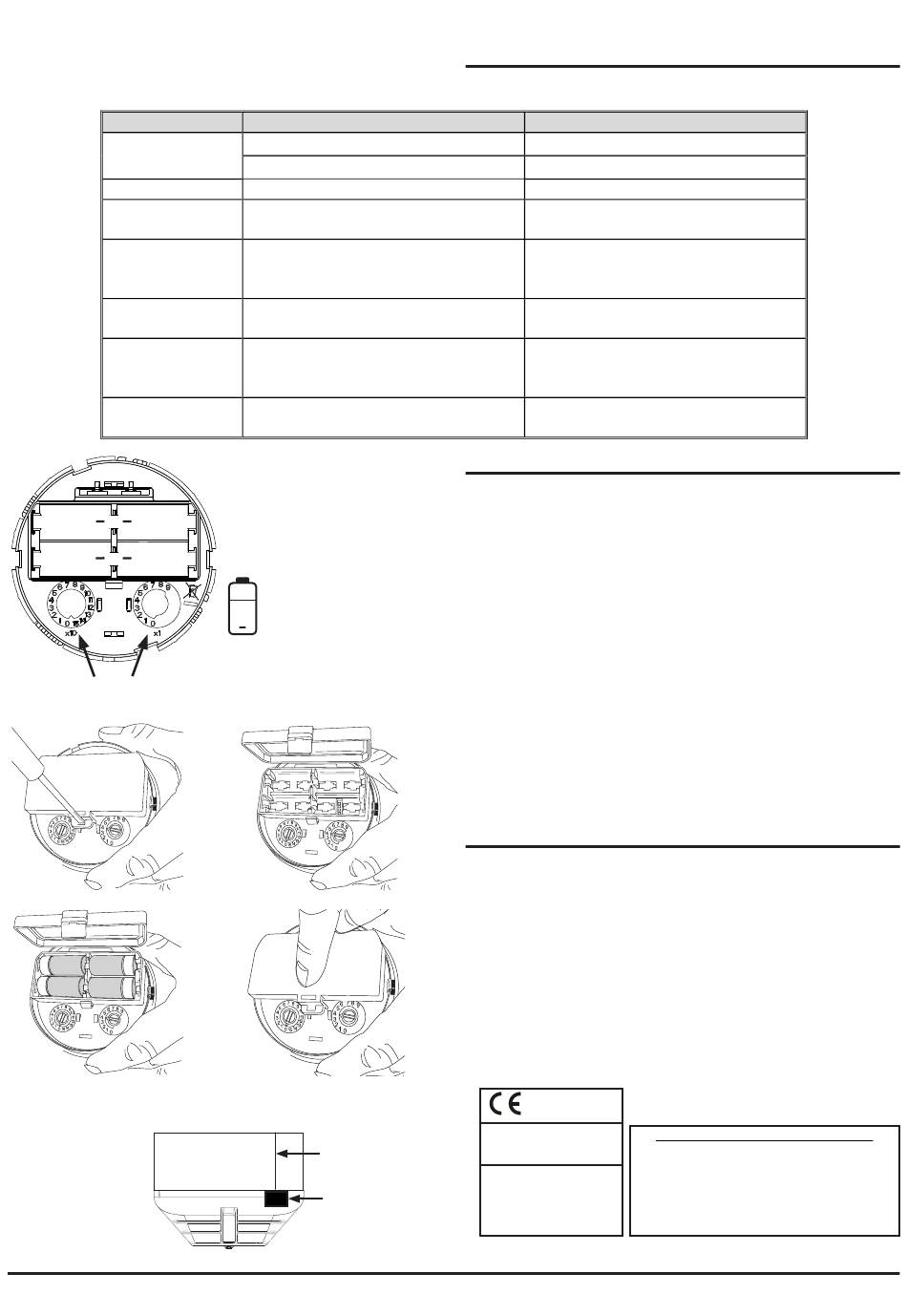

Abbildung 5: Position des Testmagneten
N200-300-00
LED‐Status
Langer, grüner Impuls
3‐mal grünes Blinken
Gelbes Blinken alle 1 Sekunde
Rot/grünes Doppelblinken alle 14 Sekunden
(oder nur grün, wenn die Kommunikation läuft).
Grün/gelbes Doppelblinken alle 14 Sekunden
(oder nur grün, wenn die Kommunikation läuft).
Panelgesteuert; kann auf rot ON, grünes Blinken
oder OFF gestellt werden.
Gelb/grünes Doppelblinken alle 14 Sekunden
Grüner Impuls für 1 Sekunde, wenn der
Testmagnet den internen Schalter aktiviert.
Abbildung 4: Batterieinstallation
und Adressdrehschalter
POLARITÄT
BEACHTEN
+
4 x Duracell
Ultra 123
4b
4d
MARKIERUNG AM
MELDERSOCKEL
TESTMAGNET
Notifier Sicherheitssysteme GmbH,
LED-ANZEIGEN UND FEHLERBESCHREIBUNG
Der Funkmelder hat zwei LED-Anzeigen, die den Gerätestatus anzeigen.
Bedeutung
Gerät ist nicht installiert (Werkseinstellung)
Gerät ist installiert
Gerät hat eine interne Störung
Das Gerät ist eingeschaltet und bereit für die
Programmierung.
Das Gerät ist eingeschaltet, programmiert und
versucht, das HF‐Netzwerk zu finden/sich damit
zu verbinden.
Die HF‐Kommunikation ist eingerichtet, das
Gerät arbeitet einwandfrei.
Das installierte HF‐Netzwerk ist im Stand by‐
Modus. Dies geschieht, wenn das Gateway
ausgeschaltet ist.
Das Gerät signalisiert Alarm, alle Verzögerungen
werden für 10 Minuten abgeschaltet.
TEST
Magnettest
Die schmale Kante am Meldersockel suchen und den Magneten (M02-04-00)
wie in Abbildung 5 gezeigt positionieren. Als Unterstützung für das richtige
Positionieren blinken die LED-Anzeigen für eine Sekunde grünes Licht, wenn
der Alarm aktiviert wird. Das Gerät schaltet alle Zeitverzögerungen und Filter
für 10 Minuten ab. Nach diesem Zeitraum schaltet das Gerät wieder in den
normalen Modus.
Rauchtest
Rauch oder ein synthetisches Rauchspray benutzen, um den Sensor mit einer
kontrollierten Menge an Rauch gemäß den lokalen Anwedungsrichtlinien
auszulösen. Der Melder sollte innerhalb von 30 Sekunden über das Gateway
einen Alarm an die Brandmelderzentrale senden.
Direkter Thermo-Test (Haartrockner mit 1000-1500 Watt)
Mit der Wärmequelle von der Seite auf den Melder zielen. Die Wärmequelle in
einem Abstand von circa 15cm halten, um Schäden an der Melderbeschichtung
während des Tests zu vermeiden. Der Melder sollte über das Gateway einen
Alarm an die Brandmeldezentrale signalisieren, wenn die Temperatur am
Melder 58°C erreicht.
Nach dem Test die Alarmmeldung an der Brandmeldezentrale zurücksetzen.
Bitte immer alle 4 Batterien auf einmal ersetzen
EINSCHRÄNKUNGEN DER RAUCHMELDERS
Diese Rauchmelder funktionieren nur, wenn sie korrekt an eine kompatible
Brandmelderzentrale
Betriebseinschränkungen. Sie können kein Feuer erkennen, wenn der Rauch
nicht den Melder erreicht und können außerdem unterschiedlich auf die
verschiedenen Raucharten reagieren. Bei der Auswahl und Anbringung von
Brandmeldern die Umgebungsbedingungen beachten.
Rauchmelder halten nicht ewig. Wir empfehlen einen Austausch nach 8 Jahren.
0333 16
DOP-IRF015
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147
Trieste, Italy
EN54-25: 2008 / AC: 2010 /
AC: 2012
EN54-5: 2000 / A1: 2002
EN54-7: 2000 / A1: 2002 /
A2: 2006
Stadionring 32, 40878
Ratingen,
Anmerkung
angeschlossen
werden.
Rauchmelder
Angemeldete Patente
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt
Notifier by Honeywell,
Funkanlagentyp
NRX-SMT3 der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden verfügbar:
HSFREDDoC@honeywell.com
Deutschland
haben
dass der
I56-4205-002
