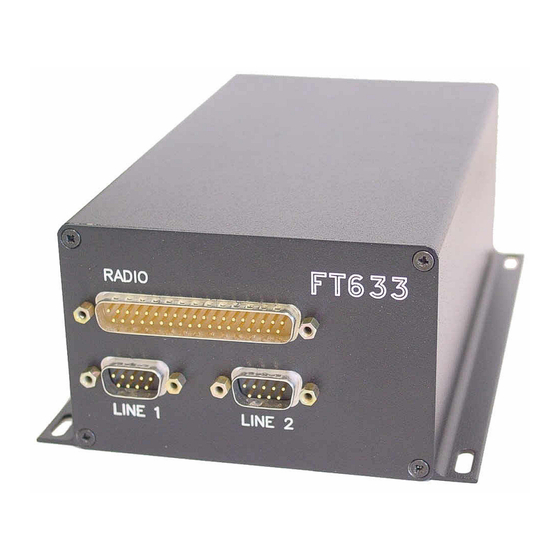

FunkTronic FT 633 Bedienungsanleitung

Vorschau anzeigen Andere Handbücher für FT 633:
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
AC-Steuerung
FT 633
Kompetent für Elektroniksysteme
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FunkTronic FT 633

Inhaltszusammenfassung für FunkTronic FT 633

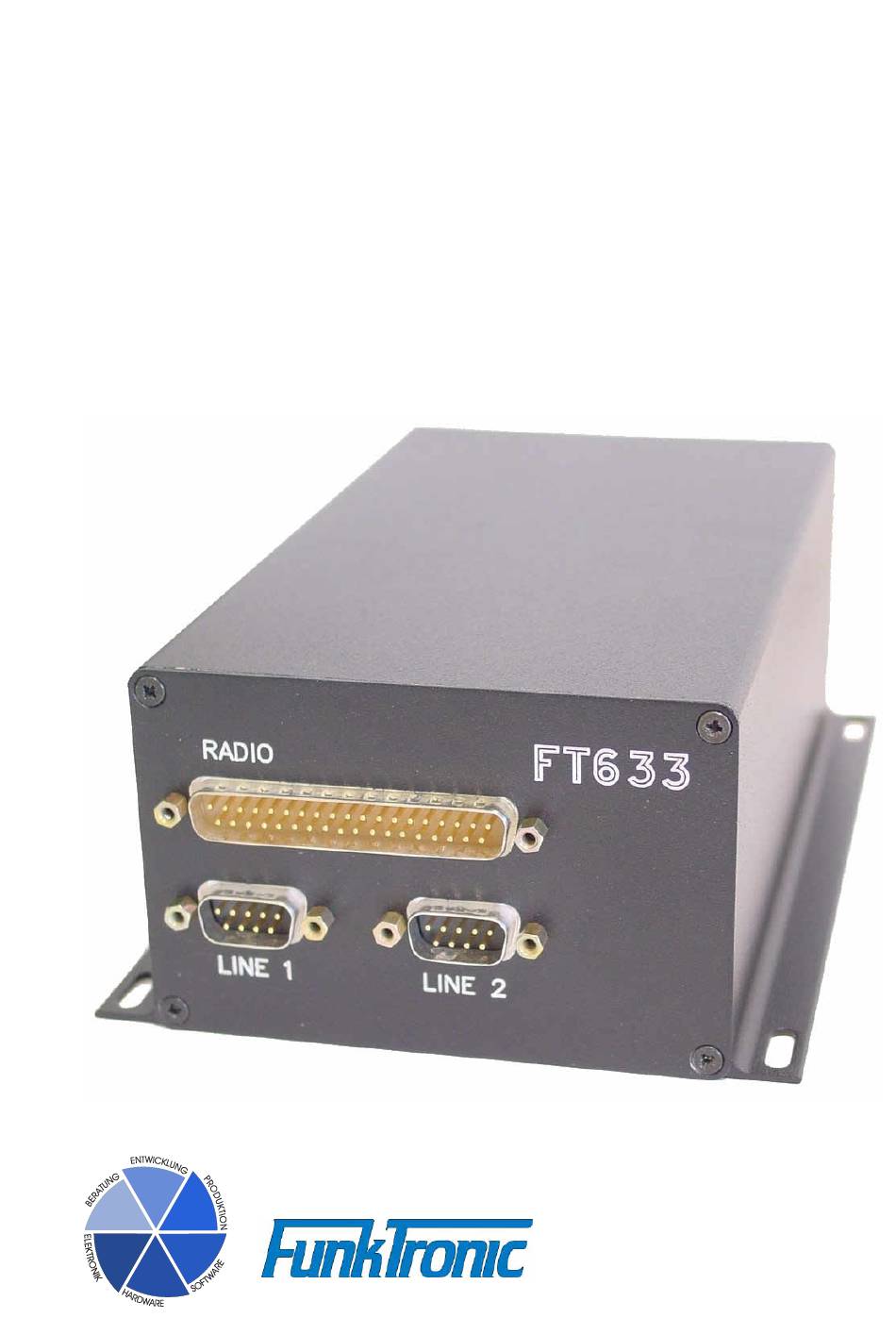

  • Seite 1 AC-Steuerung FT 633 Kompetent für Elektroniksysteme...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Anschlußmöglichkeiten ......................3 NF-Signalwege ........................3 NF-Signale (Line zum Funk) ....................3 NF-Signale (vom Funk) ......................4 Auswerteranschaltung......................4 5-Tonfolge-Parameter ......................5 Sendertastvorlaufzeit......................5 Telegrammlänge .........................5 Tonlänge (Rufgeber)......................5 Tonlänge (Auswerter)......................5 Tonreihe ..........................6 Tontabelle..........................6 Kanalschaltung ........................7 Kanaltabelle.........................7 Konfiguration........................8 Sendersteuerung........................9 Sendezeitbegrenzung......................9 Schaltausgang-Steuerung .....................9 Relais-Ansteuerung .......................10 Selektive NF-Durchschaltung durch CTCSS................12 Serviceprogramm .........................13 Programmiermode EEPROM ....................14 EEPROM-Adressen......................14...

  • Seite 3: Ac-Steuerung

    ft633 (19.07.01) AC-Steuerung Die FT633-AC-Steuerung wird in in der Standard-Version in einem Gehäuse ("Black-Box") geliefert, in dem maximal drei Baugruppen auf Europakarte und eine BUS-Platine Platz finden. Sie besteht in der Grundversion aus der BUS-Platine, der CPU und einem LIM und dient zur Überbrückung größerer Entfernungen zwischen Bedienteil und Funkanlage.

  • Seite 4: Nf-Signale (Vom Funk)

    Das NF-Signal kann außerdem durch einen Eimerkettenspeicher zeitverzögert werden (Delay ca. 40 ms), bevor es über die Ausgangspegelanpassung zum Funkausgang gelangt. Das Delay wird im EEPROM-Register 050 programmiert: Register 050 3. Stelle 0 = ohne Delay 1 = mit Delay Lesen Sie bitte hierzu auch den Abschnitt Programmiermode EEPROM.

  • Seite 5: 5-Tonfolge-Parameter

    ft633 (19.07.01) 5-Tonfolge-Parameter Sendertastvorlaufzeit Die Vorlaufzeit ist definiert als die Zeit zwischen dem Tasten des Senders und dem Durchschalten des NF-Signals zum Sender. Die Vorlaufzeit wird im EEPROM-Register 011 an 1. - 3. Stelle in 1ms-Schritten programmiert. Lesen Sie bitte hierzu den Abschnitt Programmiermode EEPROM.

  • Seite 6: Tonreihe

    Tonreihe Die AC-Steuerung kann für verschiedene Tonreihen konfiguriert werden. Die Tonreihe wird im EEPROM-Register 041 an 5. Stelle gewählt. Siehe nachfolgende Tabelle. Werksseitig ist die Tonreihe auf "ZVEI1" voreingestellt. Mit der Wahl einer Tonreihe wird die Tonlänge nicht automatisch verändert. Wenn also z.B.

  • Seite 7: Kanalschaltung

    ft633 (19.07.01) Kanalschaltung Die Kanalschaltung kann durch Senden bestimmter 5-Tonfolgen (mit oder ohne Pilotton, siehe Abschnitt Auswerteranschaltung) über die AC-Line vorgenommen werden. Die Auswerter-Kennung für die Kanalschaltung wird im EEPROM-Register 020 an 1. bis 3. Stelle codiert. Siehe Abschnitt Programmiermode EEPROM. Die ersten 3 Stellen jeder empfangenen Tonfolge werden mit der Auswerter- Kennung verglichen, wobei an den mit ‘F’...

  • Seite 8: Konfiguration

    Es besteht jedoch im Kanalausgabemode "binär" die Möglichkeit, durch Umprogrammieren der Kanaltabelle jede beliebige andere Zuordnung herzustellen. Beispiel: Sie wollen, daß in der Kanalliste die Kanäle 5 und 6 übersprungen werden. Dann ist die Kanaltabelle folgendermaßen zu programmieren: Kanaleingabe EPROM-Adresse EPROM-Inhalt geschalteter Kanal 7200H...

  • Seite 9: Sendersteuerung

    ft633 (19.07.01) Sendersteuerung Die Sendersteuerung erfolgt durch Senden eines Pilottons (3300 Hz) vom Bedienteil (bzw. von der AC-Line) aus. Die AC-Steuerung tastet daraufhin den Sender wahlweise durch einen Open-Collector-Ausgang oder durch Phantomschaltung. Die Phantomschaltung kann durch Stecken des Jumpers "J1" auf der CPU-Platine aktiviert werden.

  • Seite 10: Relais-Ansteuerung

    Relais-Ansteuerung Die FT633 AC-Steuerung kann externe Relais-Stationen durchschalten, wenn diese durch CTCSS-Signalisierung (Subton) aktiviert werden können. Dazu wird während jeder Sendertastung automatisch ein CTCSS-Ton mitgesendet (falls programmiert). Das CTCSS-Signal steht am 37-poligen D-Sub-Steckverbinder (Radio) zur Verfügung (Siehe Abschnitt Steckerbelegung). Dabei kann jedem Kanal von 00...99 ein eigener CTCSS-Ton zugeordnet werden. Für diese Zuordnungstabelle sind im EPROM ab Adresse 7300H insgesamt 100 Byte reserviert.
  • Seite 11 ft633 (19.07.01) Es besteht jedoch die Möglichkeit, durch Umprogrammieren der CTCSS- Zuordnungstabelle im EPROM, die Relais-Ansteuerung durch CTCSS-Signalisierung für jeden der 100 Kanäle von 0...99 getrennt mit einer eigenen CTCSS-Frequenz zu aktivieren. Beispiel: Sie wollen, daß auf Kanal 4 eine Relaisdurchschaltung mit der CTCSS-Frequenz 114,8 Hz und auf Kanal 6 eine Relaisdurchschaltung mit der CTCSS-Frequenz 186,2 Hz erfolgt.

  • Seite 12: Selektive Nf-Durchschaltung Durch Ctcss

    Selektive NF-Durchschaltung durch CTCSS Falls gewünscht, schaltet die AC-Steuerung den NF-Weg vom Funk zur AC-Line nur dann durch, wenn von der Funkseite her ein bestimmter CTCSS-Ton (Subton) erkannt wird. Sendet die AC-Steuerung jedoch momentan selbst einen CTCSS-Ton aus (siehe Abschnitt Relais-Ansteuerung), so kann nicht gleichzeitig ein ankommender CTCSS-Ton ausgewertet werden.

  • Seite 13: Serviceprogramm

    Zum Einsteigen in das Serviceprogramm geben Sie am Terminal einfach <Return> oder <X>,<Return> ein. Am Bildschirm erscheint dann folgender Text: Software FT633 AC Datum Online-Monitor FT 633 --------------------- Pxxx:yyyyy..Prog EEPROM Adr xxx to yyyyy Rxxx... Read EEPROM Adr. xxx Gx:y:z..

  • Seite 14: Programmiermode Eeprom

    Programmiermode EEPROM Um eine EEPROM-Register-Adresse <xxx> mit dem Inhalt <yyyyy> zu programmieren, tun Sie folgendes: 1) Steigen Sie in das Service-Programm ein (siehe Abschnitt Serviceprogramm) 2) Geben Sie am Terminal <Rxxx>,<Return> ein. => Am Bildschirm erscheint: <#wwwww>. 3) Ändern Sie nun die gewünschte(n) Register-Stelle(n) sodaß Sie den neuen Register-Inhalt <yyyyy>...
  • Seite 15 ft633 (19.07.01) EEPROM-Adressen (Fortsetzung) Register Codierung für Schaltausgangs-Steuer-Quittung Referenzwerte für Tonfolgeauswerter 1. Stelle max.Länge 1.Ton [N*5ms] 100er 2. Stelle max.Länge 1.Ton [N*5ms] 10er 3. Stelle max.Länge 1.Ton [N*5ms] 1er 4. Stelle min.Länge alle Töne [N*5ms] 10er 5. Stelle min.Länge alle Töne [N*5ms] 1er Referenzwerte für Tonfolgeauswerter 1.

  • Seite 16: Servicemode Potentiometer (Cpu)

    Servicemode Potentiometer (CPU) Bei der Erstinstallation oder bei Servicearbeiten kann es erforderlich sein, daß ein bestimmter Signalpegel angepaßt werden muß. Da der Prozessor die Potentiometer auf der CPU-Platine steuert, kann man sie mit diesem Service-Befehl einstellen. Um das Poti mit der Nummer <x> in Richtung <y> (y ist '+' = UP oder '-' = DOWN) um <z>...

  • Seite 17: Servicemode Potentiometer (Lim)

    ft633 (19.07.01) Servicemode Potentiometer (LIM) Bei der Erstinstallation oder bei Servicearbeiten kann es erforderlich sein, daß ein bestimmter Signalpegel angepaßt werden muß. Da der Prozessor alle Potentiometer steuert, kann man mit diesem Service-Befehl jedes Poti der LIM-Baugruppen einstellen. Um auf dem LIM mit der Nummer <w> das Poti mit der Nummer <x> in Richtung <y>...

  • Seite 18: Servicemode Analog-Schalter (Cpu)

    Servicemode Analog-Schalter (CPU) Bei Servicearbeiten kann es erforderlich sein, daß ein bestimmter Signalweg geschaltet werden muß. Da der Prozessor alle Schalter kontrolliert, kann man mit diesem Service-Befehl jeden Analogschalter auf der CPU setzen. Um den Analog-Schalter (CPU) mit der Nummer <xx> auf den Schaltzustand <y> (y sei '0' = OFF oder '1' = ON) zu setzen, tun Sie folgendes: 1) Steigen Sie in das Service-Programm ein (siehe Abschnitt Serviceprogramm).

  • Seite 19: Servicemode Analog-Schalter (Lim)

    ft633 (19.07.01) Servicemode Analog-Schalter (LIM) Bei Servicearbeiten kann es erforderlich sein, daß ein bestimmter Signalweg geschaltet werden muß. Da der Prozessor alle Schalter kontrolliert, kann man mit diesem Service-Befehl jeden Analogschalter der LIMs setzen. Um auf dem LIM mit der Nummer <w> den Analog-Schalter mit der Nummer <xx>...

  • Seite 20: Abgleichanweisung

    Abgleichanweisung Die Geräte sind bereits ab Werk voreingestellt. Da jedoch eine ganze Reihe von Funkgeräten mit unterschiedlichen Anschlußwerten angepaßt werden können, muß die FT633 immer auf das jeweilige Funkgerät abgeglichen werden. Auch der von der AC-Line kommende NF-Pegel ist je nach Dämpfungsverhalten der verwendeten Leitung in der FT633 anzupassen.
  • Seite 21 ft633 (19.07.01) 3) Abgleich TX-Ausgang (zum Funk): a) Generator 1 mit 1000Hz einschalten durch <I1_6>, <Return> und Analogschalter ‘12’ einschalten durch <A12_1>, <Return> ( _= <Space>). b) Pegelmeßgerät und Funkgerät (oder gleichwertige Last) am TX-Ausgang anschließen und den Sender manuell tasten (z.B. Drahtbrücke o.ä.). Der Sollpegel entspricht dem vom Funkgerät geforderten Eingangspegel bzw.
  • Seite 22 5) Abgleich AC-Line-Eingang und -Entzerrung (kommend von Line n): (Die Durchführung der Punkte e) bis g) ist nur notwendig, wenn hohe Frequenzen durch die verwendete Leitung stärker bedämpft werden): a) Am AC-Line-Eingang den von der Line n vorgegebenen Pegel bei 1000 Hz einspeisen. b) Pegelmeßgerät am Stecker Line n an Pin 3 und Pin 2 (GND) anschließen.
  • Seite 23 ft633 (19.07.01) 6) Abgleich AC-Line-Ausgang (gehend zur Line n): Achtung : Bei Veränderung der Werkseinstellung erlischt die Zulassung ! a) Am RX-Eingang den vom Funkgerät vorgegebenen Pegel bei 1000 Hz einspeisen (Maximal-Empfangshub). CPU-Analogschalter ‘14’ ausschalten durch <A14_0>, <Return> und LIMn-Analogschalter ‘01’ einschalten durch <ALn_01_1>, <Return>. Dabei ist: <n>...

  • Seite 24: Konfiguration Der Lim-Jumper (2- Oder 4-Drahtbetrieb Der Ac-Line)

    Konfiguration der LIM-Jumper (2- oder 4-Drahtbetrieb der AC-Line) 1) Konfiguration für 4-Drahtbetrieb: Betroffen sind: Jumper 1 - 3, 5 - 7; die eingezeichneten Positionen sind zu programmieren. 2) Konfiguration für 2-Drahtbetrieb (Werkseinstellung): Betroffen sind: Jumper 1 - 3, 5 - 7; die eingezeichneten Positionen sind zu programmieren.

  • Seite 25: Steckerbelegung (Standardgehäuse)

    ft633 (19.07.01) Steckerbelegung (Standardgehäuse) Stecker 4 (Line 1) bei Vierdraht-Betrieb: NF-Ausgang Line 1 NF-Ausgang Line 1 NF-Eingang Line 1 NF-Eingang Line 1 bei Zweidraht-Betrieb: NF-Aus- und Eingang Line 1 NF-Aus- und Eingang Line 1 Stecker 5 (Line 2) (falls LIM2 bestückt) bei Vierdraht-Betrieb: NF-Ausgang Line 2 NF-Ausgang Line 2...
  • Seite 26 Steckerbelegung (Standardgehäuse) Stecker 6 (Radio = Funkgerät) (Fortsetzung) Schaltausgang 1 Schaltausgang 2 Schaltausgang 3 Schaltausgang 4 für Kanalschaltung Schaltausgang 5 (Open Collector max. 100mA) Schaltausgang 6 Schaltausgang 7 Schaltausgang 8 Schaltausgang 9 Schaltausgang 10 Schaltausgang 11 Schaltausgang 12 (Open Collector max. 100mA) Schaltausgang 13 Schaltausgang 14 Schaltausgang 15...

  • Seite 27: Steckerbelegung (19"-Version)

    ft633 (19.07.01) Steckerbelegung (19"-Version) Steckerleiste CPU-Baugruppe (externe Verbindungen) Schaltausgang 1 Schaltausgang 2 Schaltausgang 3 Schaltausgang 4 für Kanalschaltung Schaltausgang 5 (Open Collector max. 100mA) Schaltausgang 6 Schaltausgang 7 Schaltausgang 8 Schaltausgang 9 Schaltausgang 10 Schaltausgang 11 Schaltausgang 12 (Open Collector max. 100mA) Schaltausgang 13 Schaltausgang 14 Schaltausgang 15...
  • Seite 28 Steckerbelegung (19"-Version) CPU-Baugruppe (interne Verbindungen) LIM-Baugruppe pos. Versorgung +12V 32a+c Ton1-Geber Ton2-Geber FFSK-Geber CTCSS-Geber (Subton) Ton-Auswerter FFSK-Auswerter CTCSS-Auswerter (Subton) NF-Ausgang vom Diskriminator-Verstärker NF-Eingang (Line-In) NF-Ausgang (Line-Out) A/D-Wandler-Eingang (Analog-In) Filtertakt (FCLK) Stellimpulse für Pegelsteller (INC) Stellrichtung für Pegelsteller (U/D) SDA (I²C-Bus) SCL (I²C-Bus) Schalteingang1 (IN1) Schalteingang2 (IN2)
  • Seite 29 ft633 (19.07.01) Steckerbelegung (19"-Version) Steckerleiste LIM-Baugruppe (externe Verbindungen) Schieberegister-Daten (Ser_Out) NF-Abgleichpunkt MP1 (-12 dBm) bei Vierdraht-Betrieb: NF-Ausgang/A (Line) NF-Ausgang/B (Line) NF-Eingang/A (Line) NF-Eingang/B (Line) bei Zweidraht-Betrieb: NF-Aus- und Eingang/A (Line) NF-Aus- und Eingang/B (Line) - 29 - Kompetent für Elektroniksysteme...

  • Seite 30: Technische Daten

    Technische Daten Versorgungsspannung Spannung (Standard) +12 V DC -5% +50% Spannung (Option 24V) + 24 V DC -25% +25% Stromaufnahme ca. 145 mA Eingangspegel (RX-In) Werksseitig eingestellt auf + 3 dBm Einstellbereich - 30 dBm bis + 4 dBm Eingangsimpedanz 600 Ohm Eingangspegel (Diskriminator-In) Werksseitig eingestellt auf...
  • Seite 31 ft633 (19.07.01) Technische Daten Pilotton-Frequenz 3300 Hz Pilotton-Decoder Bandbreite bei Sollpegel +/- 35 Hz bei Sollpegel - 6 dB +/- 33 Hz Ansprechzeit bei Sollpegel < 7 ms bei Sollpegel - 6 dB < 7 ms Abfallzeit bei Sollpegel < 28 ms bei Sollpegel - 6 dB <...

  • Seite 32: Revisionsvermerk

    Revisionsvermerk Durchgeführte Änderungen sind in diesem Abschnitt nur stichwortartig aufgeführt. Für detaillierte Informationen lesen Sie bitte die entsprechenden Kapitel. Änderungen vom 19.06.97 (Schwagerus) / (Datum der letzten Fassung: 09.10.96): - Abschnitt Abgleich TX-Ausgang im Kapitel Abgleichanweisung überarbeitet. - Steckerbelegung (19"-Version) mit aufgenommen. Änderungen vom 05.03.98 (Schwagerus) / (Datum der letzten Fassung: 30.09.97): - Kapitel NF-Signale (Line zum Funk) geändert: EE-Reg.

  • Seite 33: Neue Oder Geänderte Abschnitte In Der Beschreibung Für Die Ft633 Ac-Steuerung

    ft633 (19.07.01) Neue oder geänderte Abschnitte in der Beschreibung für die FT633 AC-Steuerung: Die entsprechenden "alten" Abschnitte in der Beschreibung sind somit ungültig und durch die hier aufgeführten neuen oder geänderten Abschnitte zu ersetzen ! - 33 - Kompetent für Elektroniksysteme...
