INTER-Union P20 Bedienungsanleitung Seite 7

1
1
5
j

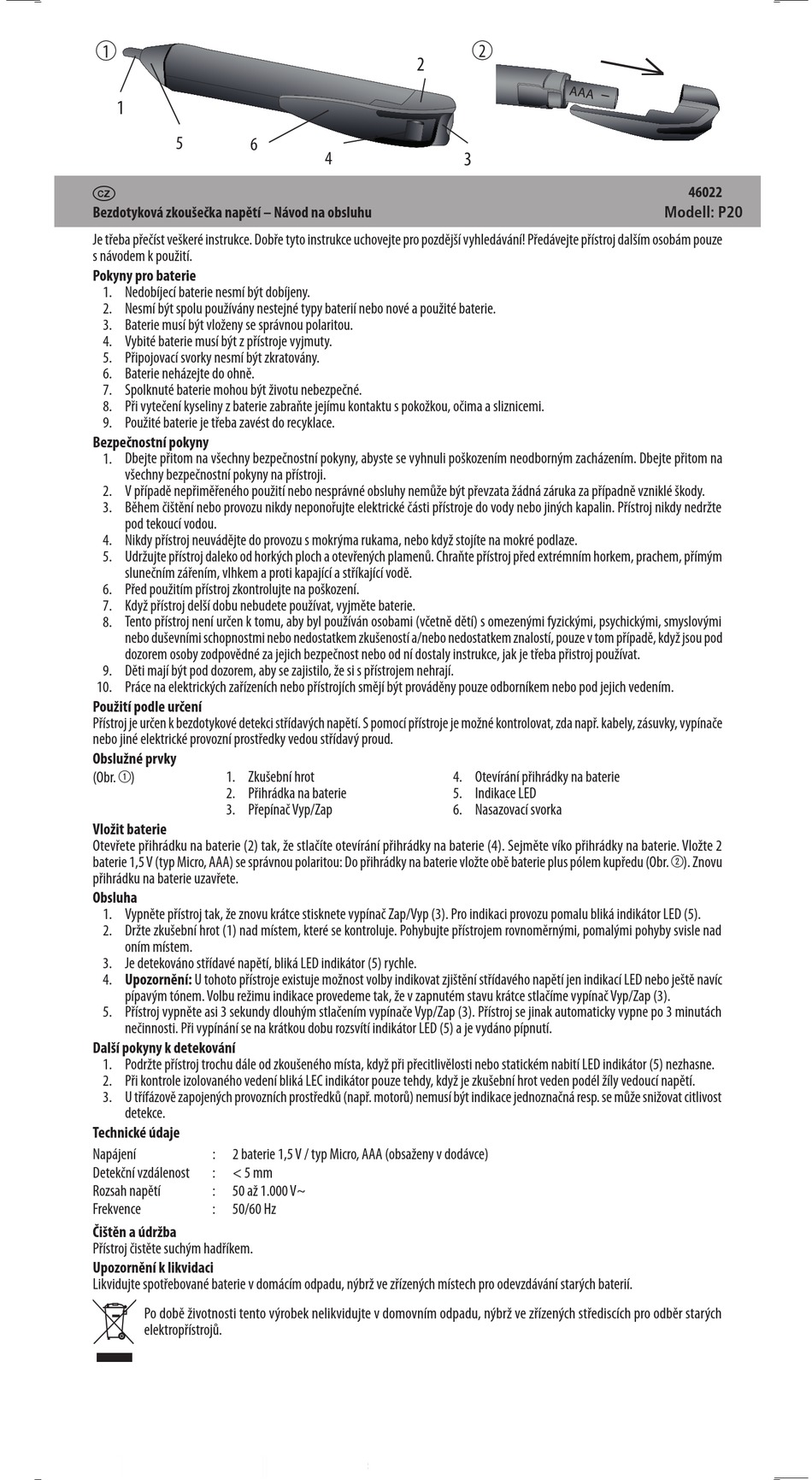

Bezdotyková zkoušečka napětí – Návod na obsluhu
Je třeba přečíst veškeré instrukce. Dobře tyto instrukce uchovejte pro pozdější vyhledávání! Předávejte přístroj dalším osobám pouze
s návodem k použití.
Pokyny pro baterie
1. Nedobíjecí baterie nesmí být dobíjeny.
2. Nesmí být spolu používány nestejné typy baterií nebo nové a použité baterie.
3. Baterie musí být vloženy se správnou polaritou.
4. Vybité baterie musí být z přístroje vyjmuty.
5. Připojovací svorky nesmí být zkratovány.
6. Baterie neházejte do ohně.
7. Spolknuté baterie mohou být životu nebezpečné.
8. Při vytečení kyseliny z baterie zabraňte jejímu kontaktu s pokožkou, očima a sliznicemi.
9. Použité baterie je třeba zavést do recyklace.
Bezpečnostní pokyny
1. Dbejte přitom na všechny bezpečnostní pokyny, abyste se vyhnuli poškozením neodborným zacházením. Dbejte přitom na
všechny bezpečnostní pokyny na přístroji.
2. V případě nepřiměřeného použití nebo nesprávné obsluhy nemůže být převzata žádná záruka za případně vzniklé škody.
3. Během čištění nebo provozu nikdy neponořujte elektrické části přístroje do vody nebo jiných kapalin. Přístroj nikdy nedržte
pod tekoucí vodou.
4. Nikdy přístroj neuvádějte do provozu s mokrýma rukama, nebo když stojíte na mokré podlaze.
5. Udržujte přístroj daleko od horkých ploch a otevřených plamenů. Chraňte přístroj před extrémním horkem, prachem, přímým
slunečním zářením, vlhkem a proti kapající a stříkající vodě.
6. Před použitím přístroj zkontrolujte na poškození.
7. Když přístroj delší dobu nebudete používat, vyjměte baterie.
8. Tento přístroj není určen k tomu, aby byl používán osobami (včetně dětí) s omezenými fyzickými, psychickými, smyslovými
nebo duševními schopnostmi nebo nedostatkem zkušeností a/nebo nedostatkem znalostí, pouze v tom případě, když jsou pod
dozorem osoby zodpovědné za jejich bezpečnost nebo od ní dostaly instrukce, jak je třeba přistroj používat.
9. Děti mají být pod dozorem, aby se zajistilo, že si s přístrojem nehrají.
10. Práce na elektrických zařízeních nebo přístrojích smějí být prováděny pouze odborníkem nebo pod jejich vedením.
Použití podle určení
Přístroj je určen k bezdotykové detekci střídavých napětí. S pomocí přístroje je možné kontrolovat, zda např. kabely, zásuvky, vypínače
nebo jiné elektrické provozní prostředky vedou střídavý proud.
Obslužné prvky
(Obr. 1) 1. Zkušební hrot
2. Přihrádka na baterie
3. Přepínač Vyp/Zap
Vložit baterie
Otevřete přihrádku na baterie (2) tak, že stlačíte otevírání přihrádky na baterie (4). Sejměte víko přihrádky na baterie. Vložte 2
baterie 1,5 V (typ Micro, AAA) se správnou polaritou: Do přihrádky na baterie vložte obě baterie plus pólem kupředu (Obr. 2). Znovu
přihrádku na baterie uzavřete.
Obsluha
1. Vypněte přístroj tak, že znovu krátce stisknete vypínač Zap/Vyp (3). Pro indikaci provozu pomalu bliká indikátor LED (5).
2. Držte zkušební hrot (1) nad místem, které se kontroluje. Pohybujte přístrojem rovnoměrnými, pomalými pohyby svisle nad
oním místem.
3. Je detekováno střídavé napětí, bliká LED indikátor (5) rychle.
4. Upozornění: U tohoto přístroje existuje možnost volby indikovat zjištění střídavého napětí jen indikací LED nebo ještě navíc
pípavým tónem. Volbu režimu indikace provedeme tak, že v zapnutém stavu krátce stlačíme vypínač Vyp/Zap (3).
5. Přístroj vypněte asi 3 sekundy dlouhým stlačením vypínače Vyp/Zap (3). Přístroj se jinak automaticky vypne po 3 minutách
nečinnosti. Při vypínání se na krátkou dobu rozsvítí indikátor LED (5) a je vydáno pípnutí.
Další pokyny k detekování
1. Podržte přístroj trochu dále od zkoušeného místa, když při přecitlivělosti nebo statickém nabití LED indikátor (5) nezhasne.
2. Při kontrole izolovaného vedení bliká LEC indikátor pouze tehdy, když je zkušební hrot veden podél žíly vedoucí napětí.
3. U třífázově zapojených provozních prostředků (např. motorů) nemusí být indikace jednoznačná resp. se může snižovat citlivost
detekce.
Technické údaje
Napájení :
Detekční vzdálenost :
Rozsah napětí :
Frekvence :
Čištěn a údržba
Přístroj čistěte suchým hadříkem.
Upozornění k likvidaci
Likvidujte spotřebované baterie v domácím odpadu, nýbrž ve zřízených místech pro odevzdávání starých baterií.
Po době životnosti tento výrobek nelikvidujte v domovním odpadu, nýbrž ve zřízených střediscích pro odběr starých
elektropřístrojů.
6
4
2 baterie 1,5 V / typ Micro, AAA (obsaženy v dodávce)
< 5 mm
50 až 1.000 V~
50/60 Hz
2
2
3
4. Otevírání přihrádky na baterie
5. Indikace LED
6. Nasazovací svorka
46022
Modell: P20
