BASETech UAC400 Gebrauchsanweisung

Gebrauchsanweisung

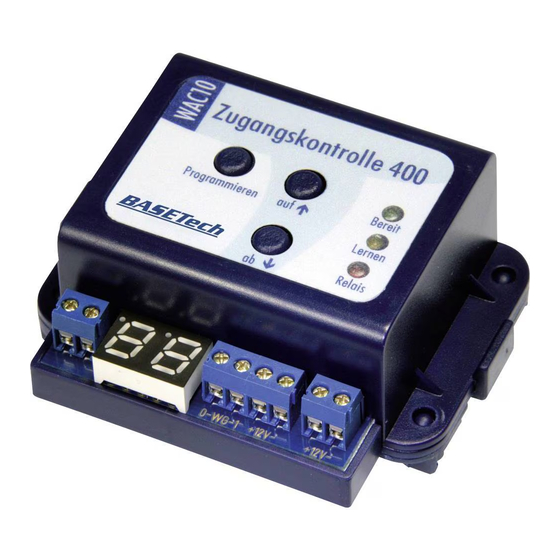

Universal Zugangscontroller UAC400
Best.-Nr. 1839715
Bestimmungsgemäße Verwendung
Der Universal Zugangscontroller
Zugangskontrollsysteme mit bis zu 400 Benutzern. Zum Betrieb muss eine
Eingabeeinheit wie z.B ein Kartenleser oder ein Funkempfänger angeschlossen
werden.
Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere als die zuvor genannten
Zwecke verwenden, könnte das Produkt beschädigt werden. Darüber hinaus ist dies
mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden.
Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf.
Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte
Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Leistungsmerkmale des Zugangscontrollers UAC400
• Bis zu 400 Ausweise anlernbar.
• Anzeige der Speicherplatznummer im Display.
• Einzelne verlorene Auweise können anhand der Speicherplatznummer gelöscht
werden.
• Belastbarer Schaltkontakt als Zeit- oder Wechselkontakt konfigurierbar.
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.
conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Website.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z. B. durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise
in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer
aufmerksam.
UAC400 ist das Kernstück
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten
Sie insbesondere
Sicherheitshinweise und Informationen für einen ordnungsgemäßen
Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir
nicht für möglicherweise daraus resultierende Verletzungen oder
Sachschäden.
Gewährleistung/Garantie.
• Beim Umgang mit Produkten, die mit elektrischer Spannung in
Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet
werden, insbesondere VDE 0100, VDE0550/0551, VDE 0700, VDE 0711
für
und VDE 0860.
• Diesen bausteine und Module sind nicht für den Einsatz in Lebens-
erhaltenden
Anwendungen konzipiert! Verwenden Sie das Produkt nicht für Zwecke,
bei denen im Falle eines Ausfalls, einer Störung oder einer Fehlfunktion
Personen- oder Sachschäden möglich sind.
• Wird der Baustein zum Schalten hoher Spannungen (> 24V) verwendet,
darf die Elektroinstallation nur in spannungslosem Zustand und nur
durch einen sachkundigen Fachmann erfolgen. Der Baustein darf dann
nur in Betrieb genommen werden, wenn er vorher berührungssicher in
ein Gehäuse eingebaut wurde.
• Der Baustein ist ausschließlich für den Einsatz in trockener und sauberer
Umgebung geeignet. Die Verwendung in unmittelbarer Umgebung von
Wasser, grobem Schmutz oder starker Feuchtigkeit ist gefährlich und
unzulässig.
• Das Produkt darf nicht in Verbindung mit leicht entflammbaren und
brennbaren Flüssigkeiten verwendet werden.
• Überschreiten Sie keinesfalls die elektrischen Grenzwerte, die unter
'Technische Daten' am Ende dieser Anleitung angegeben sind.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten
ist das Betreiben von Modulen und Bausteinen von geschultem Personal
verantwortlich zu überwachen.
• Das Produkt ist kein Spielzeug und kann für Kinder gefährlich sein!
(Verschlucken von Kleinteilen, Stromschlag ...)
Bedienelemente
a) Anzeige der Speicherplatznummern
Das Modul verfügt über eine zweistellige Anzeige für die Speicherplatz- nummern.
Die zwei Endziffern der Speicherplatznummer (00 ... 99) werden auf der Anzeige
normal dargestellt. Die erste Ziffer (0,1,2,3) für die Anzeige von 000..399 wird über
die beiden Leuchtpunkte oben im Display angezeigt. Der linke Punkt bedeutet
'+200', der rechte Punkt '+100' auf die angezeigte Nummer. Beispiele:
b) Initialisieren / Löschen aller Ausweise
Halten Sie den Taster 'Programmieren' gedrückt, bis die gelbe LED 'Lernen' zum
dritten mal aufleuchtet (ca 5 Sekunden) und lassen Sie den Taster los, während
die LED noch neuchtet. Die 'Lernen' LED blinkt nun schnell. Drücken sie den
Programmiertaster nochmals für mindestens 1 Sekunde, bis die LED erlischt. Der
Speicher ist nun komplett gelöscht.
Sollten Sie versehentlich in den Löschmodus kommen (LED blinkt) können Sie die
Funktion mit kurzem Druck auf den Proggrammiertaster ohne Löschung abbrechen.
